用户手册 SIPLACE HS-60 2 安全操作
软件版本 SR.503.xx 2003 年 3 月中文版 2.4 安全设备
41
2.4 安全设备
2.4.1 保护罩
2

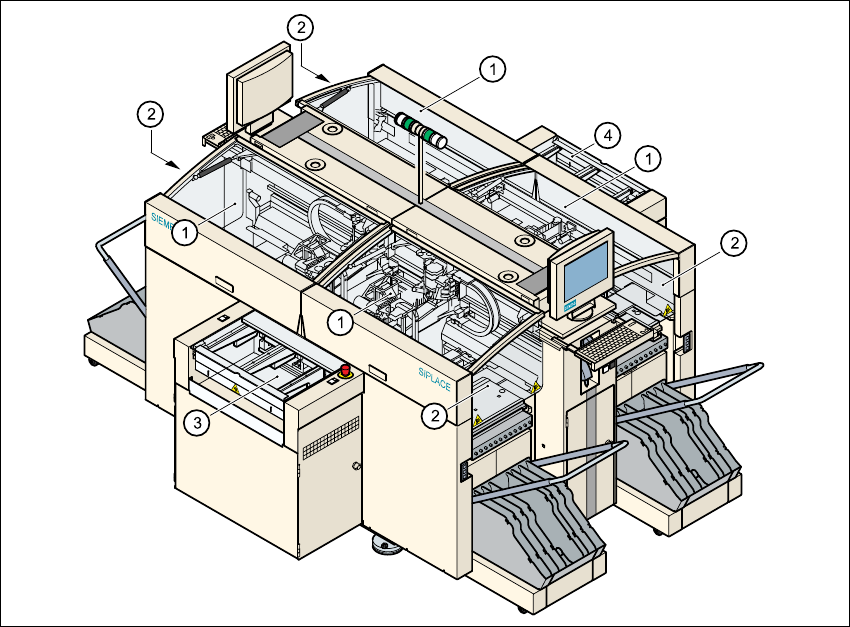

图
2.4 - 1
保护罩
2
悬臂的移动范围在四个可向上折起的保护罩之内。侧面防护网可防止从侧面进入贴片机内。 PCB
传送导轨的入口由输入带和输出带上可向上旋转的罩盖以及挡板保护。 2
(1) 保护罩
(2) 安全面板
(3) 输入带上的盖子和挡板
(4) 输出带上的盖子和挡板
2 安全操作 用户手册 SIPLACE HS-60
2.4 安全设备 软件版本 SR.503.xx 2003 年 3 月中文版
42
功能 2
如果打开 PCB 传送导轨上的任一个保护罩或任一个盖子，悬臂轴的电源将立即中断。悬臂轴将停
止移动，而屏幕上将出现 “Close cover （关闭保护罩）”的信息。 2
Æ 关闭保护罩并按下任何一个 Start （启动）启动按钮，以继续贴片。
2

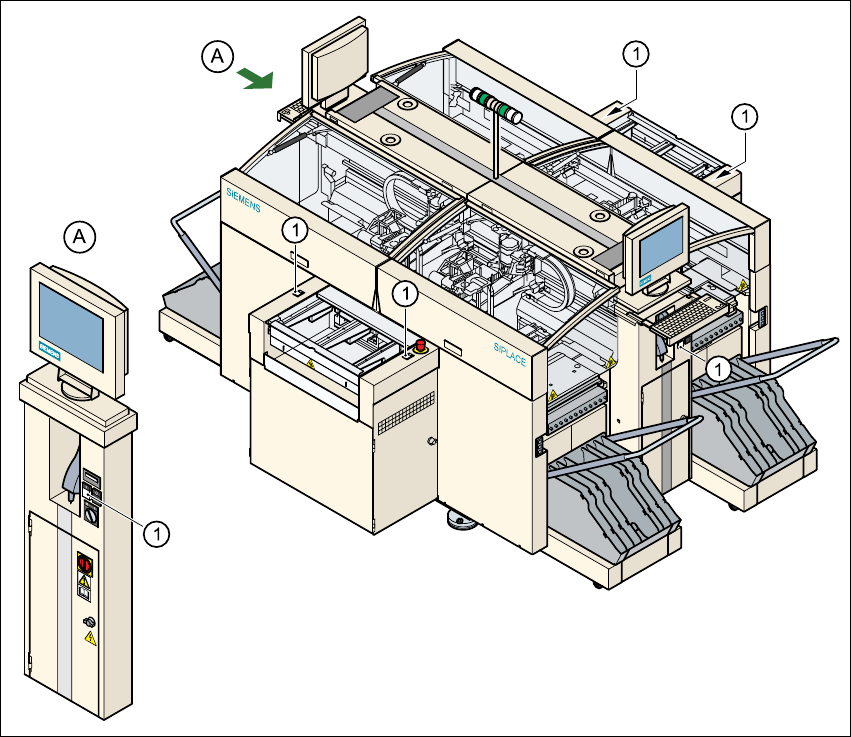

图
2.4 - 2
贴片机上
Start
（启动）按钮 （白色）的位置
(1) 贴片机上的 Start （启动）按钮 （白色）
2
用户手册 SIPLACE HS-60 2 安全操作
软件版本 SR.503.xx 2003 年 3 月中文版 2.4 安全设备
43
2.4.2 输入 / 输出带上的挡板
有碰撞危险！ 2
挡板的高度必须始终设定为要处理的电路板的高度。挡板和安全杆之间的间隙应尽可能小。挡板
安装在 PCB 传送导轨的输入和输出带上。 2
Æ 不要将手穿过挡板和安全杆之间的间隙伸到贴片机内部。升降台有可能挤压到手。
Æ 调整槽上挡板的高度，使要处理的电路板可以通过。

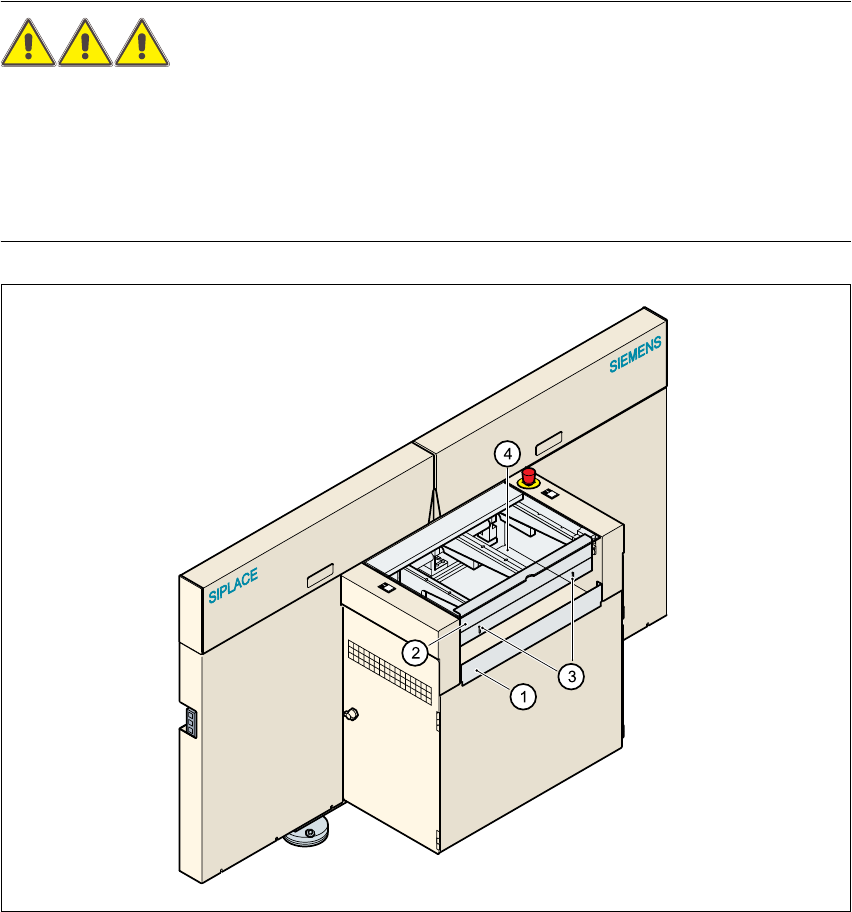

图
2.4 - 3
贴片机输入和输出带上的挡板
(1) 安全杆 （已固定）
(2) 挡板 （可调节）
(3) 用于调节高度的槽
(4) 盖子
