3 技术数据 用户手册 SIPLAC E HS-60 3.2 生产线原理 软件版本 SR.503.xx 2003 年 3 月中文版 72 3.2 生产线原理 3.2.1 综述 贴片机可以连接到输入和输出设备 、 丝网印刷机、 回流焊炉和 SIPLACE 系列其他自动贴片系统。 UNIX 线 控计算机或 SIPLACE Pro 计算机为所有 SIPLACE 组件提供所需数 据。使用合适的接 口，贴片系统也可以连接到较高级 别的数据处理系统…
用户手册 SIPLACE HS-60 3 技术数据
软件版本 SR.503.xx 2003 年 3 月中文版 3.1 贴片机说明
71
3.1.1 技术数据 - 贴片机综述
3
*) HS-60 配备后可贴装 0201 元件。如需要，请咨询工厂。
**) 使用此传送导轨，从下侧可夹紧电路板。 PCB 顶部到贴片头的距离保持不变，贴片率不取决于 PCB 厚度。
贴片程序 选取 贴片
元件范围
*）
12 段位器收集贴片头
最大元件高度
0201 至 PLCC44, SO32, DRAM
6mm
最大贴片速率 60,000 个元件 / 小时
12 段位器收集贴片头
角度精确度
贴片准确度
± 0.70° /4 σ
80
µm / 4 σ 带有标准的元件照相机
75
µm / 4 σ 带有 DCA 照相机 （悬臂 4）
PCB 格式
单传送导轨 （长度 x 宽度）
双传送导轨 （长度 x 宽度）
50 mm x 50 mm 至 368 mm x 460 mm （标准）
长印制电路板：PCB 超过 368 mm （选项）
至 668 mm x 508 mm （按要求提供）
50 mm x 50 mm 至 368 mm x 216 mm （标准）
长印制电路板：PCB 超过 368 mm （选项）
至 668 mm x 242 mm （按要求提供）
PCB 厚度 0.5 mm 至 4.5 mm
PCB 更换时间 2.5 秒
PCB 传送导轨，单传送导轨
**）
右侧静止的传送导轨侧
左侧静止的传送导轨侧
PCB 传送导轨，双传送导轨
**)
右侧静止的传送导轨侧
左侧静止的传送导轨侧
元件高度最大 0.6mm
元件高度最大 0.6mm
元件高度最大 0.6mm
元件高度最大 0.6mm
传送高度 830 mm （标准）
900 mm, 930 mm, 950 mm （选项）
传送导轨接口 SIEMENS （标准）
SMEMA，机械和电气规格 （选项）
供料器容量 48 个供料器料位
元件供给
供料器类型
料车 （见第 6 章）
元件料带，刚状吸嘴盘，散料盒， surftape （见第 6
章）
操作系统
Microsoft Windows NT / RMOS
连接 串列或独立
所需空间 7.5 m² / 组件
3 技术数据 用户手册 SIPLACE HS-60
3.2 生产线原理 软件版本 SR.503.xx 2003 年 3 月中文版
72
3.2 生产线原理
3.2.1 综述
贴片机可以连接到输入和输出设备、丝网印刷机、回流焊炉和 SIPLACE 系列其他自动贴片系统。
UNIX 线控计算机或 SIPLACE Pro 计算机为所有 SIPLACE 组件提供所需数据。使用合适的接
口，贴片系统也可以连接到较高级别的数据处理系统中。
3.2.2 技术数据 - 生产线原理
3
*) SIPLACE HS-50, SIPLACE 80 S-20, SIPLACE S-23 HM, SIPLACE S-25 HM 或
带有 12 段位器收集贴片头的 SIPLACE 80 F4
**) SIPLACE S-25 HM
***) SIPLACE 80 F4/F5/F5 HM
****) SIPLACE HF / SIPLACE HS-60 / HS-50, SIPLACE S-23 HM / S-25 HM / S-27 HM / SIPLACE F5 HM （DCA
选项）
3
系统 SIPLACE 贴片生产线
组件
SIPLACE HF / SIPLACE HS-60 / SIPLACE HS-50 / SIPLACE 80
S-20 / SIPLACE S-23 HM
SIPLACE 80 F4 / SIPLACE F5 / SIPLACE F5 HM, SIPLACE S-
25HM / S-27 HM
外设 输入 / 输出贴片机
丝网印刷机
回流焊炉
检查贴片机等
元件范围 0402 * 至 32 mm x 32 mm ** 或
0402 * 至 55 mm x 55 mm ***
从 0201 ****
PCB 传送导轨 宽度自动调整
PCB 格式 （长度 x 宽度） 50 mm x 50 mm 至 508 mm x 460 mm
（2" x 2" 至 20" 至 18"）
贴片速率 取决于模块之间的组合情况
所需空间 4 m² / SIPLACE 80 组件
7.5 m² / SIPLACE HS-50 组件
用户手册 SIPLACE HS-60 3 技术数据
软件版本 SR.503.xx 2003 年 3 月中文版 3.3 贴片系统的连接数据
73
3.3 贴片系统的连接数据
3.3.1 贴片系统上的电气与气动连接点
3

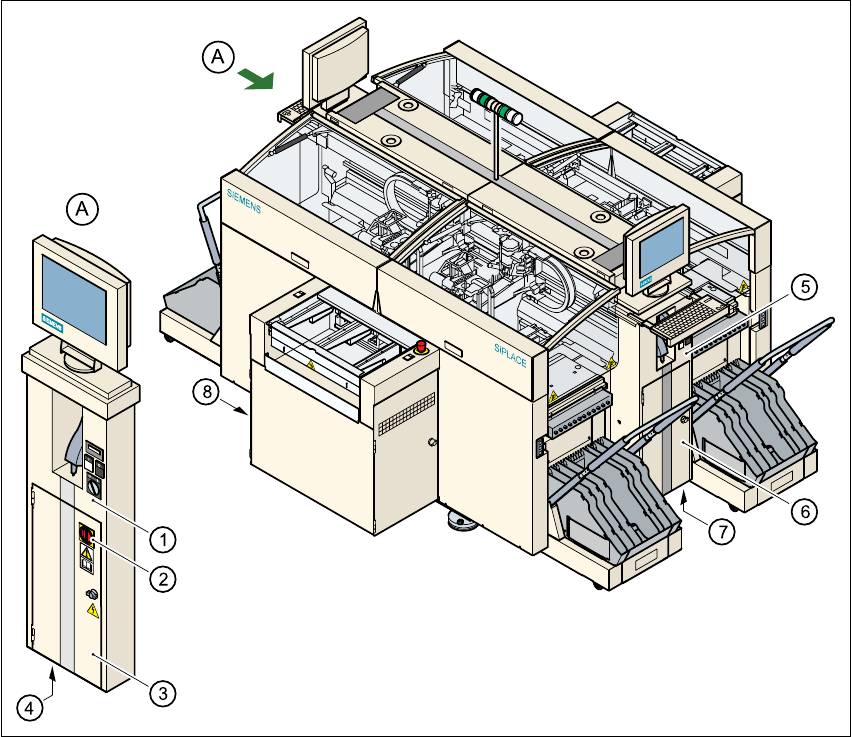

图
3.3 - 1
贴片系统上的电气与气动连接点
(1) 操作员面板，左侧
(2) 主电源开关
(3) 通向电源装置的安全门
(4) 电源电缆馈入孔
(5) 操作员面板，右侧
(6) 通向压缩空气装置的安全门
(7) 压缩空气生产线馈入孔
(8) 站计算机上 LAN 连接
