4-6 4 3.2 电磁阀的更换 1 e 使贴装头部移到贴片机的正面侧。 1. 按紧急停机按钮之后，打开贴片机正面的机盖。 2. 用移动把手将贴装头部移到贴片机正面一侧。 2 切断贴片机的电源与供气。 1. 退出软件程序，关闭贴片机的电源。 2. 将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向右 旋转，切断供气。 55405-L6-10 3 拆卸线束插头。 1. 在贴装头下方垫上方巾。 2. 拔掉需要更换电磁阀的线束插头。 4 拆…

100%1 / 127
4-5
4
3.真空发生器部
3.1 真空发生器 BIT 的更换
1
e
使贴装头部移到贴片机的正面侧。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 用移动把手将贴装头部移到贴片机正面一侧。
2
切断供气。
将贴片机左下盖板内的 [供气 /排气 ] 开关向右旋转，
切断供气。
3
拆卸整流板。
1. 在贴装头下方垫上方巾。
2. 用内六角扳手拆下整流板。
55402-L6-00
4
用手拔出 BIT。
用内六角扳手向左旋转 BIT 胶盖并拔出之后，可以
看见 BIT 的前端，用手拔出。
55403-L6-00
c
注意
换下的 BIT，请勿再使用。否则，会导致无法正常吸附元件。
5
清洁 BIT 的安装部。
用选购件喷气工具、棉棒等清除安装部的尘屑与脏
污。
6
安装新的 BIT。
1. 将 O 型圈嵌入胶盖。
2. 将新的 BIT 装入胶盖内。
3. 将 BIT 插入安装部的孔内，向右旋转胶盖锁定。
55404-L6-00
c
注意
请务必确认 BIT 胶盖已正常锁定，否则，按 [ 装置 ] -“Head”
画面的 [ 吸气 ] 按钮，打开吸气时，BIT 可能会被弹出。
c
注意
插入 BIT 锁定胶盖时，注意不要使 O 型圈露出。
7
安装整流板。
1. 用内六角扳手将整流板装回原位。
2. 取出垫在贴装头下方的方巾。
8
接通供气。
将贴片机左下盖板内的 [供气 /排气 ] 开关向左旋转，
接通供气。
拆卸整流板
Step 3
整流板
拔出BIT
O型圈 盖子BIT
Step 4
BIT安装部
安装BIT
O型圈
Step 6
4-6
4

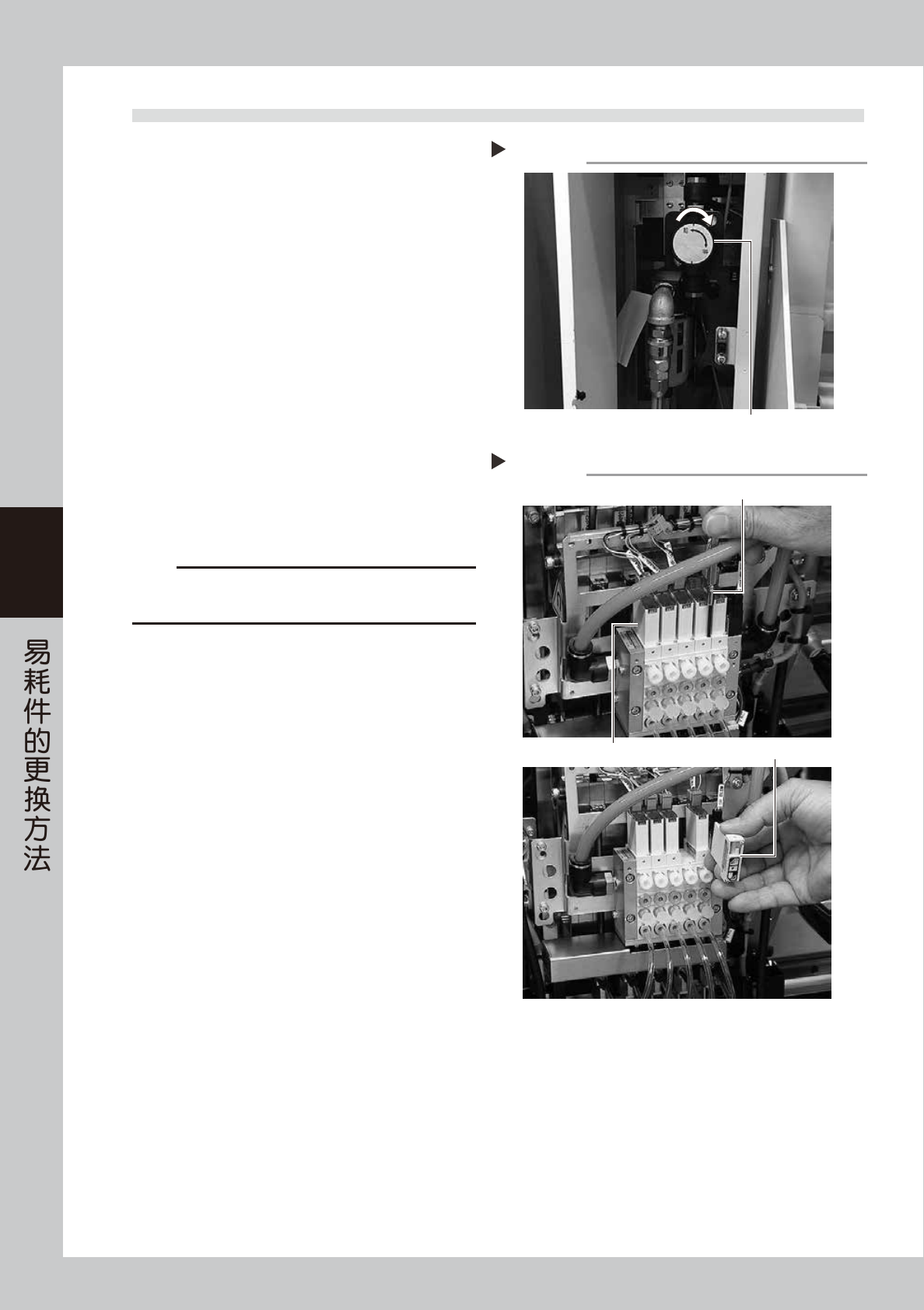

3.2 电磁阀的更换
1
e
使贴装头部移到贴片机的正面侧。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 用移动把手将贴装头部移到贴片机正面一侧。
2
切断贴片机的电源与供气。
1. 退出软件程序，关闭贴片机的电源。
2. 将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向右
旋转，切断供气。
55405-L6-10
3
拆卸线束插头。
1. 在贴装头下方垫上方巾。
2. 拔掉需要更换电磁阀的线束插头。
4
拆卸电磁阀。
用精密十字螺丝刀拆下固定电磁阀的 2 颗螺丝。
55406-L6-00
5
安装新的电磁阀。
c
注意
更换电磁阀时，注意不要使嵌在电磁阀内的密封垫圈脱落或
被夹住。
6
连结线束。
1. 将更换了电磁阀的线束插头插回原位。
2. 取出垫在贴装头下方的方巾。
7
接通供气与电源。
1. 将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向左
旋转，接通供气。
2 启动贴片机，并使贴片机返回原点。
8
确认动作。
按 [ 装置 ] -“Head”画面的 [ 吸气 ]、[ 排气 ] 按钮，
确认显示的值无异常。
切断气源
Step 1
[供气/排气]开关
拆卸电磁阀
Step 4
精密十字螺丝刀
电磁阀
密封垫圈
4-7
4
3.3 清洁用排气电磁阀的更换
1
e
使贴装头部移到贴片机的正面侧。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 用移动把手将贴装头部移到贴片机正面一侧。
2
切断贴片机的电源与供气。
1. 退出软件程序，关闭贴片机的电源。
2. 将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向右
旋转，切断供气。
3
拆卸线束插头。
1. 在贴装头下方垫上方巾。
2. 拔掉需要更换清洁用排气电磁阀的线束插头。
55407-L6-00
c
注意
拔出插头时，请勿用力拉线束。
4
拆卸清洁用排气电磁阀。
用精密十字螺丝刀拧松清洁用排气电磁阀的 2 颗固
定螺丝，拆下清洁用排气电磁阀。
55408-L6-00
5
安装新的清洁用排气电磁阀。
c
注意
更换电磁阀时，注意不要使嵌在电磁阀内的密封垫圈脱落或
被夹住。
6
连接线束插头。
1. 将更换了清洁用排气电磁阀的线束插头插回
原位。
2. 取出垫在贴装头下方的方巾。
7
接通供气与电源。
1. 将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向左
旋转，接通供气。
2 启动贴片机，并使贴片机返回原点。
8
确认动作。
按照前述第 3 章“4.3 各贴装头的排气电磁阀与清
洁用排气电磁阀的检查”的方法使负压产生，确认
显示的值无异常。
拔出线束插头
Step 3
线束插头
清洁用排气电磁阀
拆卸清洁用排气电磁阀
Step 4
精密十字螺丝刀
清洁用排气电磁阀
