3-21 3 4.2 真空发生器的真空压力检查 确认各个真空发生器单体的真空压力，判断其状态。若真空压力未能达到规定的压力值，可能需要更换真空电磁 阀或 BIT。关于更换方法，请参照后述第 4 章 “3. 真空发生器部” 。 1 e 使贴装头部移到贴片机正面侧。 1. 按紧急停机按钮之后，打开贴片机的正面机盖。 2. 使贴装头部移到贴片机正面一侧。 2 从下侧气密接头上拔下空气软管。 从下侧气密接头上拔下所有透明空气软管。上侧无 需拆卸…
3-20
3
4.3 个月
下面，介绍每 3 个月需进行 1 次的维护保养作业。

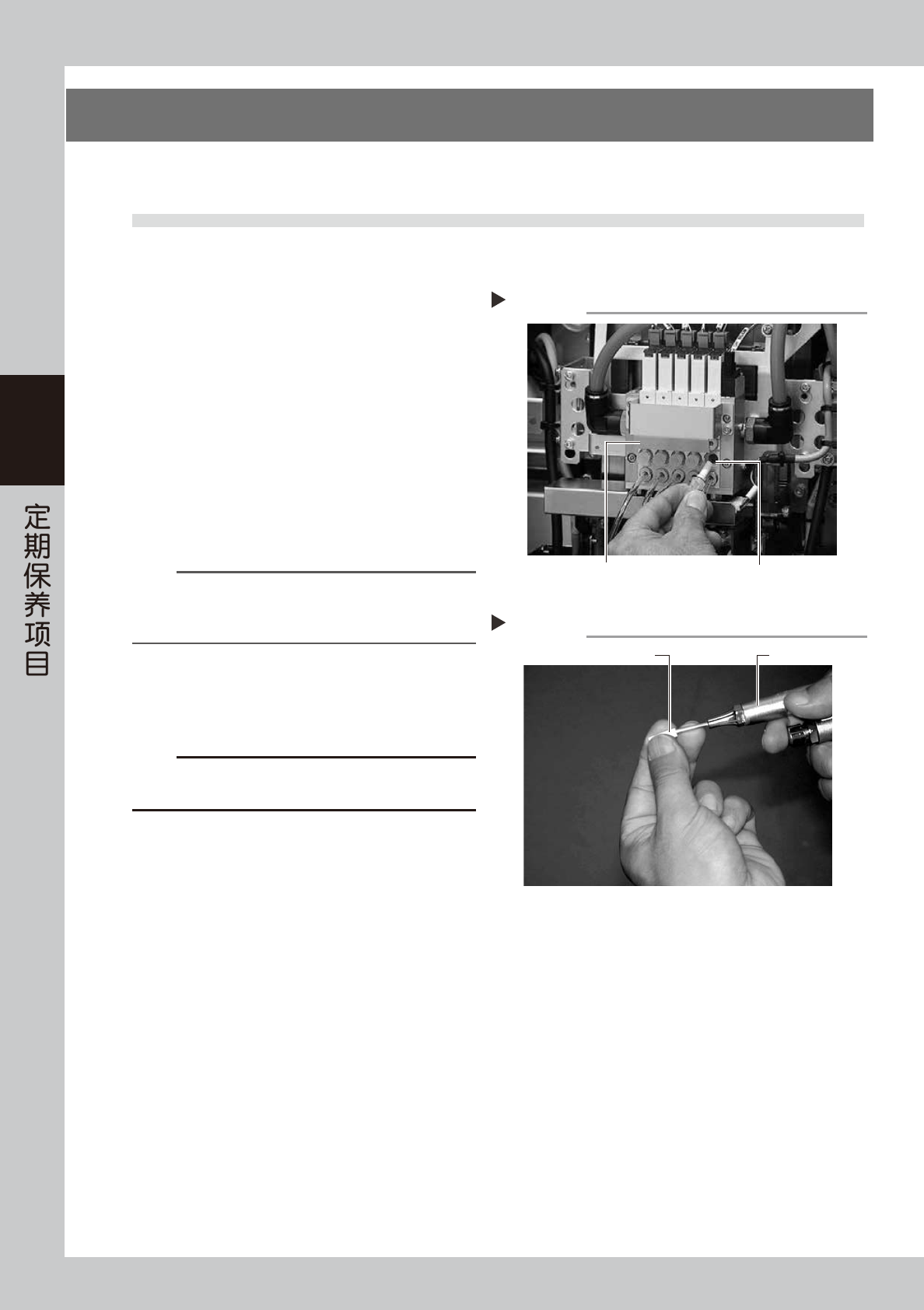

4.1 真空发生器用滤芯的清洁与更换
虽然供气状态与实际运转时间会有所不同，但一般 3 个月左右需点检 1 次真空发生器的滤芯。若只是轻微脏污，
可用喷气工具清除 ；若脏污严重无法完全清除干净时，建议更换滤芯。
1
e
使贴装头部移到贴片机正面侧。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 用移动把手将贴装头部移到贴片机正面一侧。
2
拆卸滤芯端盖。
用一字螺丝刀拧松滤芯端盖之后拆下。
55320-L6-00
3
清洁滤芯。
用镊子等取出滤芯，若只是轻微脏污，可用喷气工
具清除后插回真空发生器中继续使用。
55321-L6-00
n
要点
若脏污严重或已变色，需换上新的滤芯 (K46-M8527-C0X)。
滤芯的更换频率决定于贴片机的运转时间，但一般 3 个月需
更换 1 次。
4
安装滤芯。
1. 将滤芯嵌入滤芯端盖之后插回原位。
2. 向右拧紧固定滤芯端盖 ( 直至有“咔嚓”声响 )。
c
注意
安装滤芯时，注意不要使 O 型圈露出在复式接头与滤芯端盖
之间。
拆卸滤芯端盖
Step 2
真空发生器主体 真空发生器的滤芯、
O型圈、滤芯端盖
清洁滤芯
Step 3
喷气工具滤芯
3-21
3

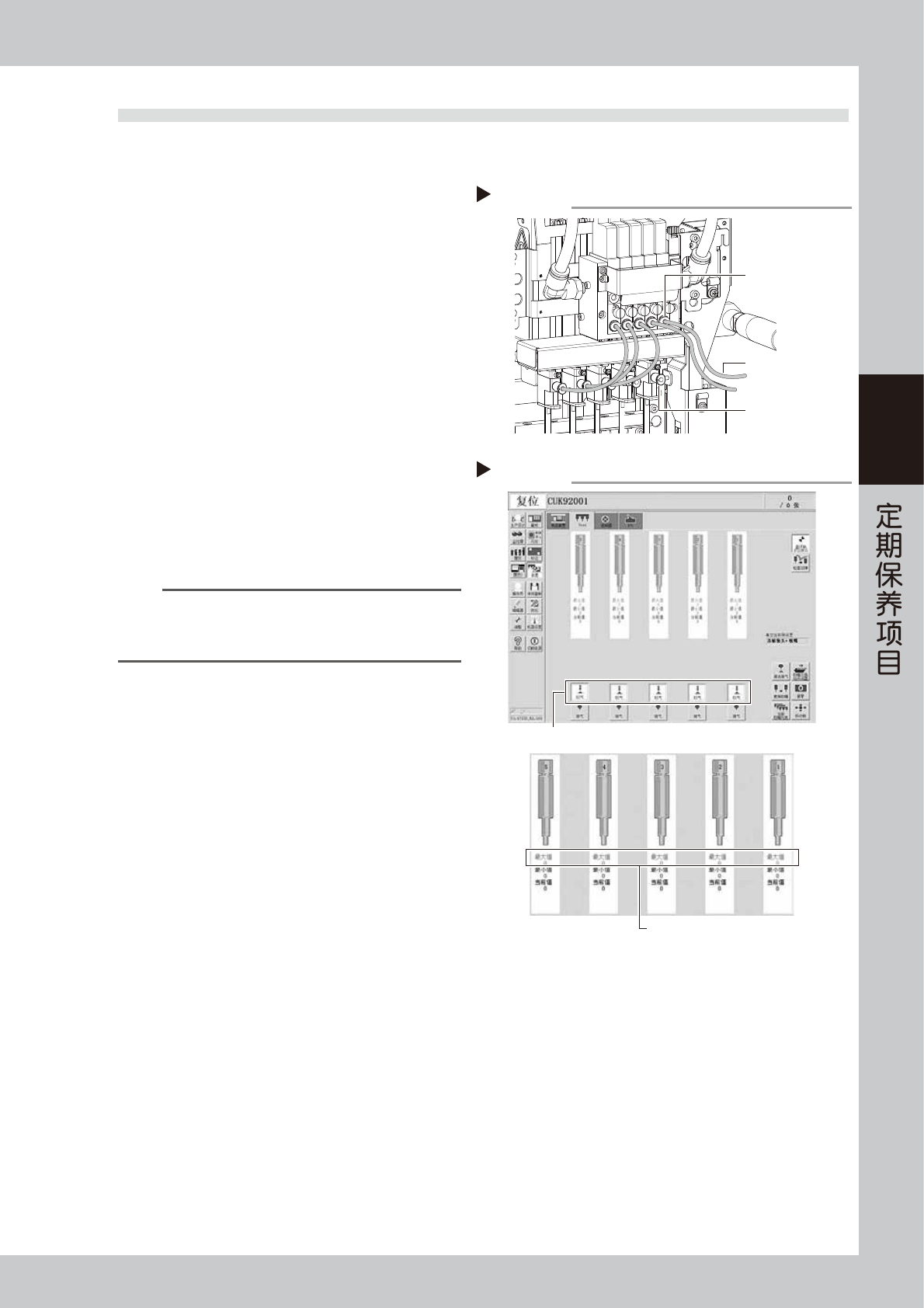

4.2 真空发生器的真空压力检查
确认各个真空发生器单体的真空压力，判断其状态。若真空压力未能达到规定的压力值，可能需要更换真空电磁
阀或 BIT。关于更换方法，请参照后述第 4 章“3. 真空发生器部”。
1
e
使贴装头部移到贴片机正面侧。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 使贴装头部移到贴片机正面一侧。
2
从下侧气密接头上拔下空气软管。
从下侧气密接头上拔下所有透明空气软管。上侧无
需拆卸。
55322-L6-10
3
确认每个真空发生器的真空压力。
1. 打开 [ 装置 ] -“Head”画面。
2. 用手指堵住空气软管的前端，按 [ 吸气 ] 按钮。
对所有贴装头进行同样的操作。
3. 记录空气软管在封闭状态下的最大值，确认是
否在下列参考值以上。
56305-L6-00
■ 真空压力参考值
封闭状态下 ：190 以上
参考
未达到上述参考值时，需重新检查贴装头的气路 ( 花键轴内、
真空发生器与花键轴的空气软管等 )，并根据需要进行清洁与
更换。
4
将空气软管插回原位。
确认真空压力
Step 3
按各贴装头的[吸气]按钮
确认最大值(封闭状态下的最大值)
Step 2
拆卸空气软管
透明空气软管
上侧气密接头
下侧气密接头
3-22
3

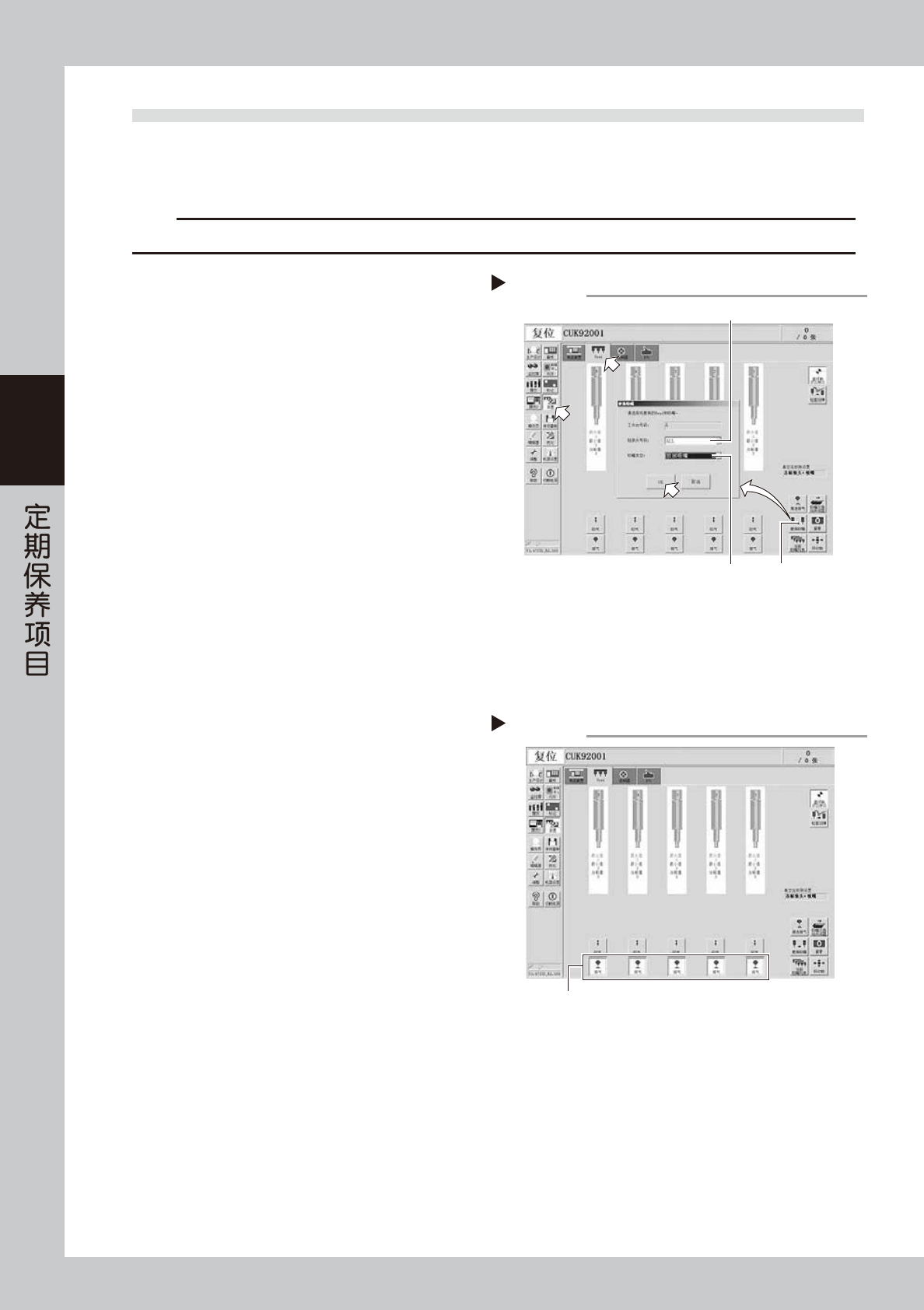

4.3 各贴装头的排气电磁阀与清洁用排气电磁阀的检查
下面，介绍检查贴装头部电磁阀的方法。贴装头部的电磁阀中有控制各个贴装头排气的排气电磁阀，与控制强力
排气来清洁吸嘴轴内部的清洁用排气电磁阀。若检查出电磁阀的运行动作不良，需要更换电磁阀。
关于电磁阀的更换方法，请参照后述第 4 章“3.2 电磁阀的更换”与“3.3 清洁用排气电磁阀的更换”。
c
注意
清洁排气的气量强大。进行清洁排气时，请务必拆下安装在贴装头上的吸嘴。否则，吸嘴可能会从贴装头上脱落，导致破损、遗失。
1
拆下所有贴装头上的吸嘴。
e
‧
无吸嘴交换站时
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 用手拆下所有贴装头上的吸嘴。
‧
有吸嘴交换站时
1. 按 [ 装置 ] -“Head”画面的 [ 更换吸嘴 ] 按钮，
打开“更换吸嘴”画面。
2. 从“贴装头号码”下拉框中选择“ALL”，从“吸
嘴类型”下拉框中选择“放回吸嘴”。
3. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被放
回吸嘴交换站中。
56306-L6-10
2
使贴装头部移到贴片机正面侧。
‧
无吸嘴交换站时
用移动把手将贴装头部移到贴片机的正面一侧。
e
‧
有吸嘴交换站时
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 用移动把手将贴装头部移到贴片机的正面一侧。
3
使各贴装头排气。
在 [ 装置 ] -“Head”画面中按所有贴装头的 [ 排气 ]
按钮。
56308-L6-00
4
确认排气状态。
用手挡在各个贴装头的下方，确认从所有贴装头都
有均匀的气体排出。若与其它贴装头相比，有排气
较弱或无气体排出的贴装头，说明该贴装头的电磁
阀需要更换。请参照后述第 4 章“3.2 电磁阀的更换”
更换电磁阀。
放回吸嘴
[更换吸嘴]按钮
Step 1
选择“ALL”
选择“放回吸嘴”
使各贴装头排气
Step 3
按各贴装头的[排气]按钮
