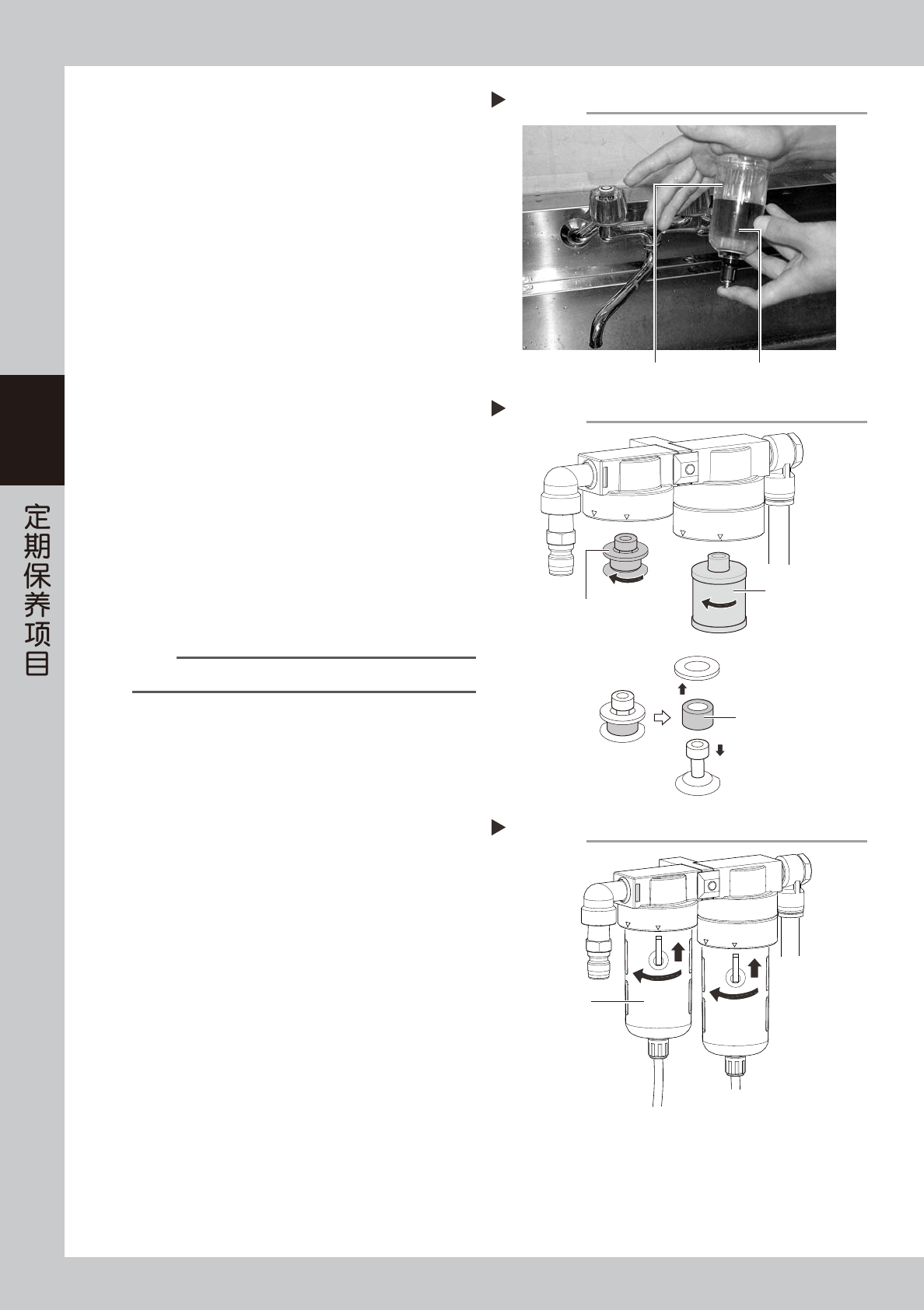

清洗过滤杯内的脏污。
1. 先用水涮洗过滤杯。
2. 再用用水稀释过的中性清洁剂清洗过滤杯内部。
3. 对过滤杯进行喷气后，用无尘布等擦干。
55333-L6-00
5
拆卸滤芯。
空气滤芯
将空气滤芯组件向左旋转拆下。空气滤芯夹在
上下侧端盖之间。
油雾滤芯
将油雾滤芯向左旋转拆下。
55334-L6-10
6
检查滤芯的状态。
检查滤芯没有脏污与堵塞。若已脏污或被堵塞时，
需换上新的滤芯。
7
安装滤芯。
按照与拆卸时相反的步骤安装滤芯。
8
安装过滤杯。
1. 将过滤杯的按钮对准“IN”位置之后向上推。
2. 再将过滤杯向左转动，直到按钮对准“LOCK”
位置。
55335-L6-10
参考
将过滤杯向左旋转到“LOCK”位置时会发出“咔嚓”声。
9
安装空气连接器。
1. 连接空气连接器，确认没有漏气。
2. 将 [ 供气 / 排气 ] 开关向左旋转，接通供气。
清洗过滤杯
Step 4
过滤杯
用水稀释过的中性清洁剂
拆卸滤芯
Step 5
油雾滤芯
空气滤芯
空气滤芯组件
Lock
IN
Lock
IN
安装过滤杯
Step 8
过滤杯
3-33
3
5.6 个月

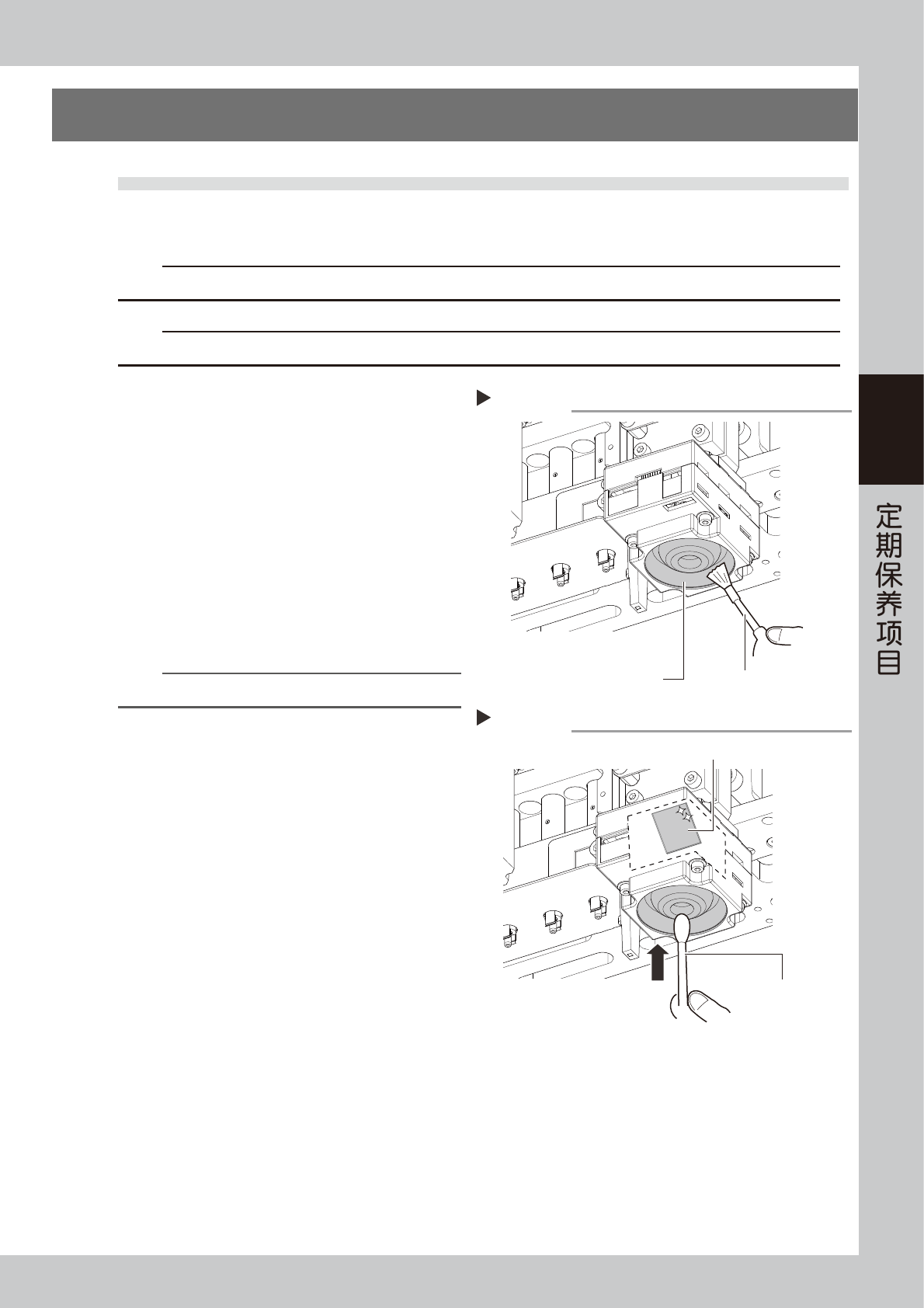

5.1 基准标记识别相机的清洁
基准标记识别相机安装在贴装头部的右侧 ( 左侧的为选购件 )。长期使用贴片机，该相机的照明装置也会因尘屑等
而脏污，建议定期对该照明装置进行清洁。
c
注意
清洁时，请勿对相机各部用力过大。否则，会影响相机的光轴精度。
c
注意
发生与照明相关的故障或问题时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。
1
e
移动贴装头部。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 用移动把手将贴装头部移到便于清洁基准标记
识别相机的位置。
2
清洁照明部。
用气吹毛刷清除照明部的尘屑。
55338-L6-00
3
清洁反光板。
如右图所示，用浸有少量镜头清洁剂的棉棒擦拭反
光板。
55366-L6-00
参考
气吹毛刷与镜头清洁剂为选购件。
基准标记识别相机的照明
用气吹毛刷清除尘屑
Step 2
气吹毛刷
浸有镜头清洁剂的棉棒
清洁反光板
Step 3
反光板
3-34
3
5.2 扫描相机的清洁
扫描相机的照明扩散板与棱镜会因积尘而脏污，建议定期进行清洁。
c
注意
清洁时，请勿对相机各部用力过大。因为相机内部使用了玻璃配件，可能会被损坏。
1
拆下所有贴装头上的吸嘴。
e
‧
无吸嘴交换站时
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 用手拆下所有贴装头上的吸嘴。
‧
有吸嘴交换站时
1. 按 [ 装置 ] -“Head”画面的 [ 更换吸嘴 ] 按钮，
打开“更换吸嘴”画面。
2. 从“贴装头号码”下拉框中选择“ALL”，从“吸
嘴类型”下拉框中选择“放回吸嘴”。
3. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被放
回吸嘴交换站中。
56312-L6-0
2
使贴装头部移到贴片机正面侧。
‧
无吸嘴交换站时
用移动把手将贴装头部移到贴片机的正面一侧。
e
‧
有吸嘴交换站时
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 用移动把手将贴装头部移到贴片机的正面一侧。
3
移动扫描相机。
1. 用手将所有贴装头 ( 吸嘴基座部 ) 移到上升端。
2. 将扫描相机移到 R 轴电机的右侧。此时，请勿
用力过大。
n
要点
若基准标记识别相机只配备了一台 ( 单一相机规格 )，将扫描
相机移到左端会便于清洁相机。
4
清洁照明扩散板与棱镜。
1. 用棉棒擦拭主照明扩散板的表面与棱镜面的尘
屑。棱镜面较窄，可将棉棒的前端搓细之后轻
轻擦拭。
2. 用棉棒擦拭侧视照明扩散板与棱镜。棱镜面从
正面无法看见，需用小镜子等才能看见。
55360-L6-00
55361-L6-00
c
注意
请勿使用溶剂。否则，棱镜的表面处理可能会被损坏，扩散
板可能会变色。
5
将吸嘴装回原位。
若吸嘴是用手从贴装头上拆下的，需将吸嘴装回原
贴装头。
放回吸嘴
Step 1
[更换吸嘴]按钮选择“ALL”
选择“放回吸嘴”
清洁照明扩散板与棱镜
Step 4
照明扩散板
棱镜
棉棒
照明扩散板与棱镜的清洁位置
主照明用扩散板
侧视照明用扩散板
侧视照明用棱镜
贴片机正面
主照明用棱镜
Step 4
