Q/Z X - 2000 7 5.6 � THR 通孔矩形焊盘 图形尺寸 通孔矩形焊盘 图形尺寸应符 合图6 要求。见图 6： 图 6 通孔矩形焊盘 图形尺寸 焊盘名称 X （mm/mil） Y （mm/mil） D (mm/mil) THR1r20X1 r40D0r70 1.20/48 1.40/55 0.70/28
Q/ZX - 2000
6
5.5� THS 通孔方焊盘图形尺寸
通孔方焊盘图形尺寸应符合图 5 要求。见图 5：
图 5 通孔方焊盘图形尺寸
焊盘名称 S
（mm/mil）
D
(mm/mil)
焊盘名称 S
（mm/mil）
D
(mm/mil)
THS1R10D0R60 1.10/44 0.60/24 THS1r50D1r00 1.50/60 1.00/40
THS1r20D0r70 1.20/48 0.70/28 THS2r60D1r30 2.60/102 1.30/51
THS1r30D0r80 1.30/51 0.80/32 THS3r20D1r60 3.20/126 1.60/63
THS1r40D0r90 1.40/55 0.90/36 THS4r00D2r00 4.00/158 2.00/79
Q/ZX - 2000
7

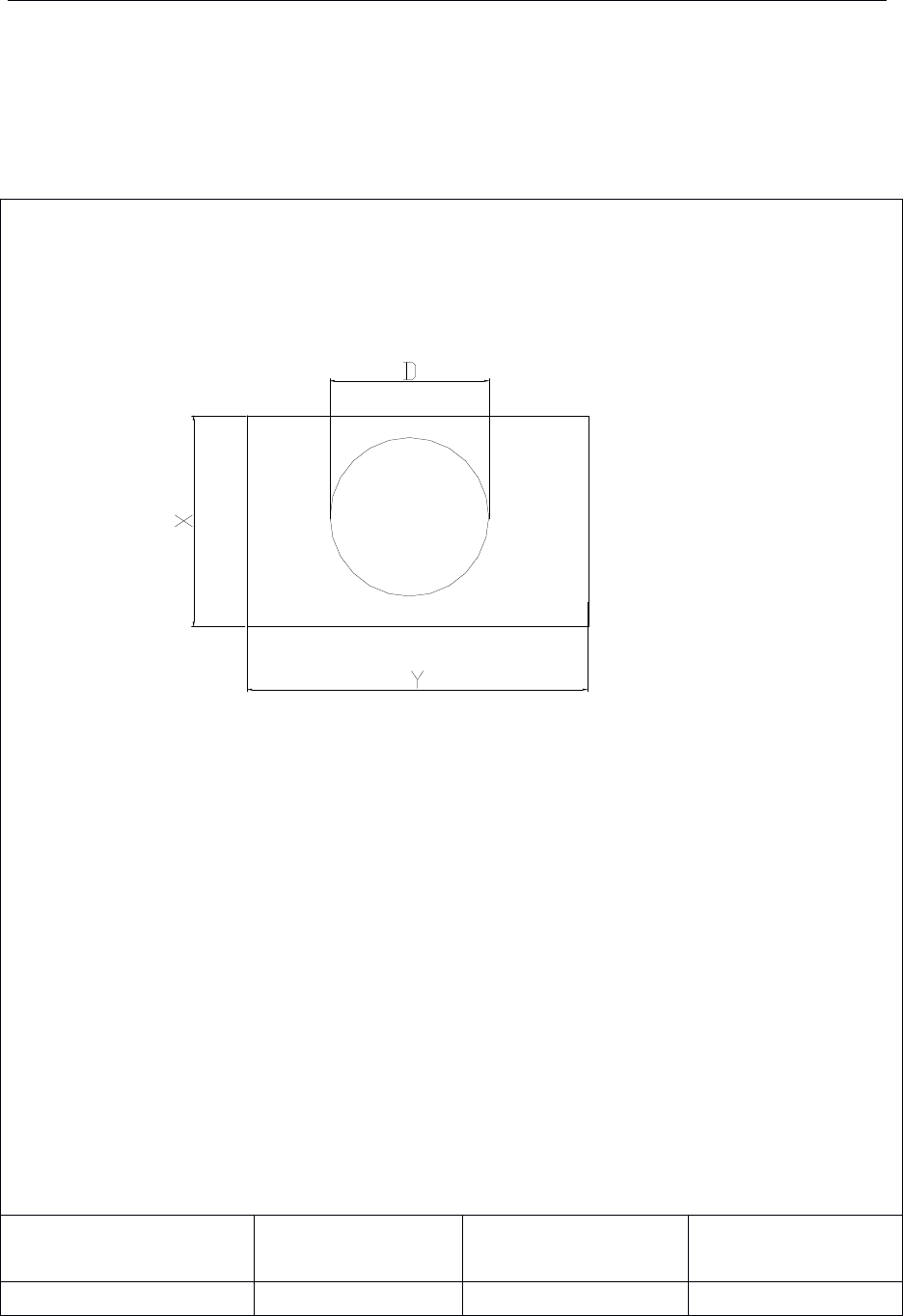

5.6� THR 通孔矩形焊盘图形尺寸
通孔矩形焊盘图形尺寸应符合图6 要求。见图 6：
图 6 通孔矩形焊盘图形尺寸
焊盘名称 X
（mm/mil）
Y
（mm/mil）
D
(mm/mil)
THR1r20X1r40D0r70 1.20/48 1.40/55 0.70/28
Q/ZX - 2000
8
6 SMD 元器件及焊盘图形尺寸
6.1� SMD 分立元件
6.1.1 SMD 电阻
6.1.1.1 SMD 电阻元件尺寸
SMD 电阻元件尺寸应符合图 7 的规定。见图 7：
图 7 SMD 电阻元件尺寸
6.1.1.2 SMD 电阻的焊盘尺寸
封装名称
L(mm) S(mm) W(mm) T(mm) H(mm)
min max min max min max min max max
0402R 1.00 1.10 0.40 0.70 0.48 0.60 0.10 0.30 0.40
0603R 1.50 1.70 0.70 1.11 0.70 0.95 0.15 0.40 0.60
0805R 1.85 2.15 0.55 1.32 1.10 1.40 0.15 0.65 0.65
1206R 3.05 3.35 1.55 2.32 1.45 1.75 0.25 0.75 0.71
1210R 3.05 3.35 1.55 2.32 2.34 2.64 0.25 0.75 0.71
2010R 4.85 5.15 3.15 3.92 2.35 2.65 0.35 0.85 0.71
2512R 6.15 6.45 4.45 5.22 3.05 3.35 0.35 0.85 0.71
