Q/Z X - 2000 27 6.1.10.2 SOT 143 的焊盘尺寸 SOT 143 的焊盘尺寸应符合图 26 的规定。见图 26： 图 26 SOT 143 焊盘尺寸 封装名称 Z (mm) G (mm) X1 (mm) X2 (mm) C (mm) E1 (mm) E2 (mm) Y (mm) 区域网格 （网格单元 号码） Min max ref basic Basic ref SOT 143 3.60 0.80 1.00 …
Q/ZX - 2000
26
6.1.10 SOT 143
6.1.10.1 元件尺寸
SOT 143 的尺寸应符合图 25 的规定。见图 25：
图 25 SOT 143 的元件尺寸
封装名称
L(mm) S(mm) W1(mm) W2(mm) T(mm) P1(mm) P2(mm)
H(mm)
Min Max min max Min max min max Min max basic basic Max
SOT 143 2.10 2.64 1.00 1.69 0.37 0.46 0.76 0.89 0.25 0.55 1.92 1.72 1.20
Q/ZX - 2000
27

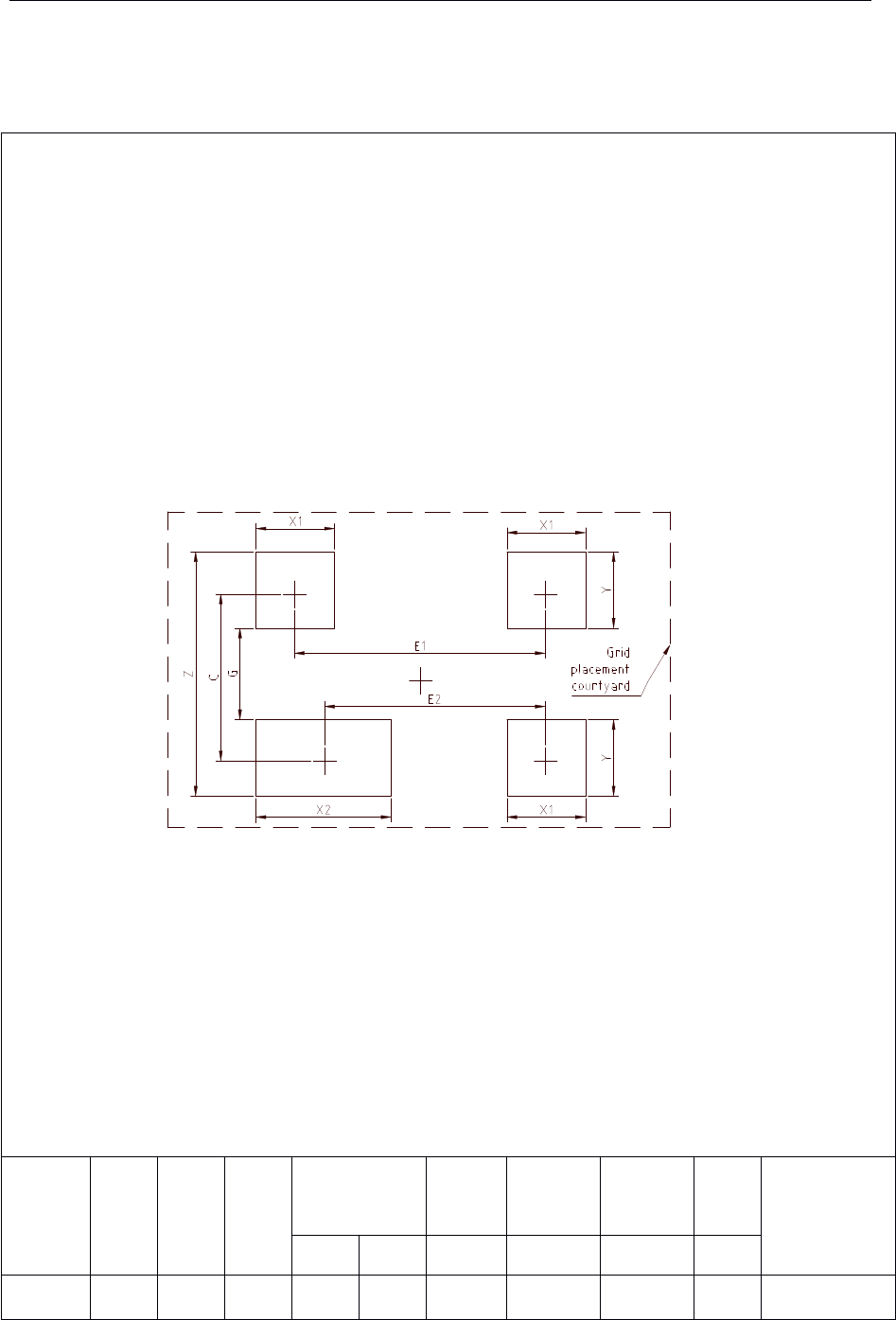

6.1.10.2 SOT 143 的焊盘尺寸
SOT 143 的焊盘尺寸应符合图 26 的规定。见图 26：
图 26 SOT 143 焊盘尺寸
封装名称
Z
(mm)
G
(mm)
X1
(mm)
X2
(mm)
C
(mm)
E1
(mm)
E2
(mm)
Y
(mm)
区域网格
（网格单元
号码）
Min max ref basic Basic ref
SOT 143 3.60 0.80 1.00 1.00 1.20 2.20 1.90 1.70 1.40 8×8
Q/ZX - 2000
28
6.1.11 SOT 223
6.1.11.1 元件尺寸
SOT 223 的尺寸应符合图 27 的规定。见图 27：
图 27 SOT 223 的元件尺寸
封装
名称
L(mm) S(mm) W1(mm) W2(mm) T(mm) H(mm) P1(mm) P2(mm)
Min Max min max Min max min max Min max max basic Basic
SOT 223 6.70 7.30 4.10 4.92 0.60 0.88 2.90 3.18 0.90 1.30 1.80 2.30 4.60
