Q/Z X - 2000 34 6.1.14 SMA 元件(对应物料 代码为 15100016a) 6.1.14.1 SMA 元件尺寸 SMA 元件尺寸应符 合图 33 的规定。见图 33： 图 33 SMA 元件尺寸 封装名称
Q/ZX - 2000
33
6.1.13.2 SMD-220 焊盘尺寸
焊盘尺寸应符合图 32 的规定。见图 32：

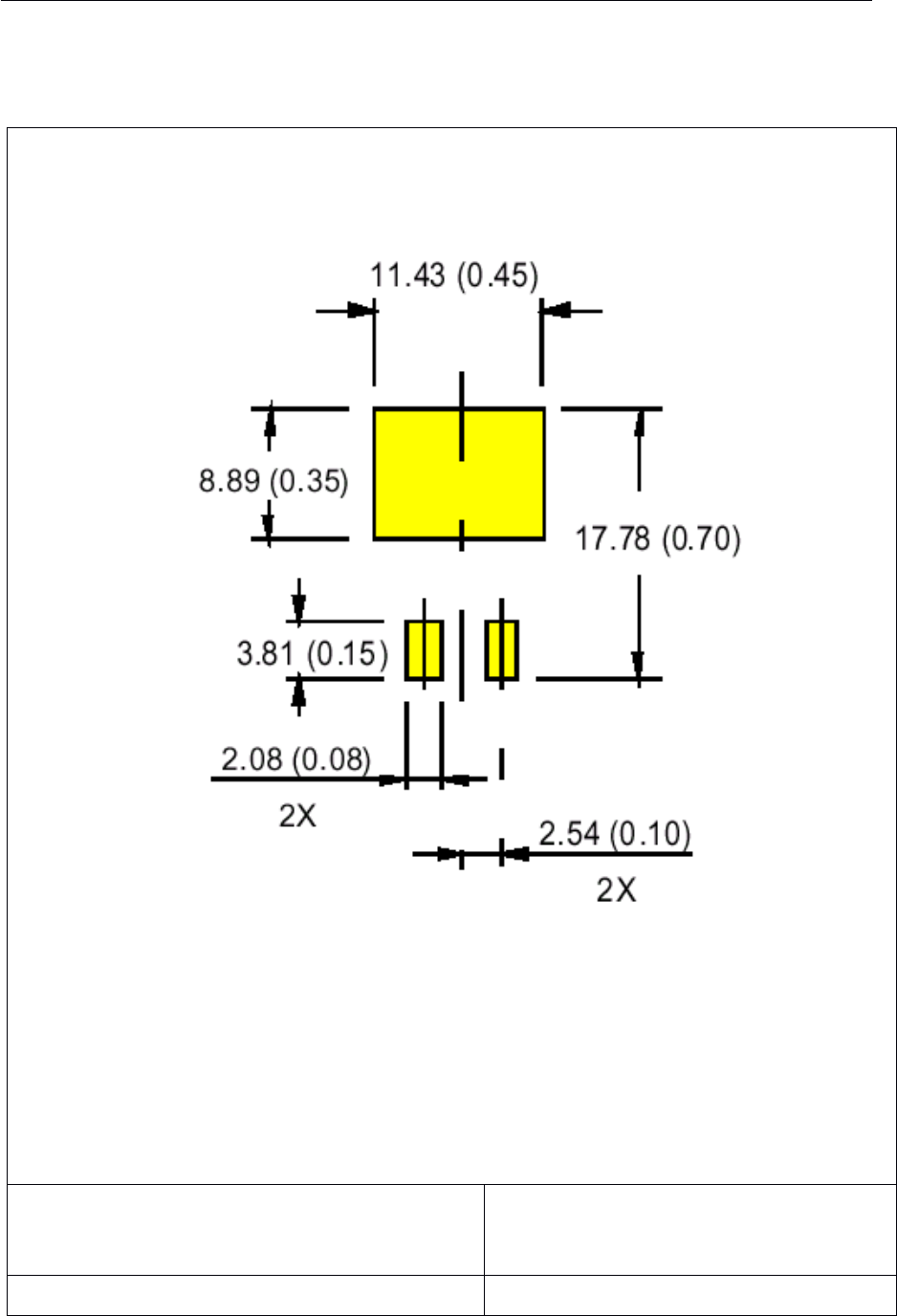

图 32 SMD-220 焊盘尺寸
封装名称
区域网格
（网格单元号码）
SMD-220 24x36
Q/ZX - 2000
34
6.1.14 SMA 元件(对应物料代码为 15100016a)
6.1.14.1 SMA 元件尺寸
SMA 元件尺寸应符合图 33 的规定。见图 33：
图 33 SMA 元件尺寸
封装名称
Q/ZX - 2000
35
6.1.14.2 SMA 焊盘尺寸
焊盘尺寸应符合图 34 的规定。见图 34：
图 34 SMA 焊盘尺寸
封装名称
区域网格
（网格单元号码）
SMA 6x14
0.095
2.4
