Q/Z X - 2000 35 6.1.14.2 SMA 焊盘尺寸 焊盘尺寸应符 合图 34 的规定。见图 34： 图 34 SMA 焊盘尺寸 封装名称 区域网格 （网格单元号 码） SMA 6x14 0.095 2.4
Q/ZX - 2000
34
6.1.14 SMA 元件(对应物料代码为 15100016a)
6.1.14.1 SMA 元件尺寸
SMA 元件尺寸应符合图 33 的规定。见图 33：

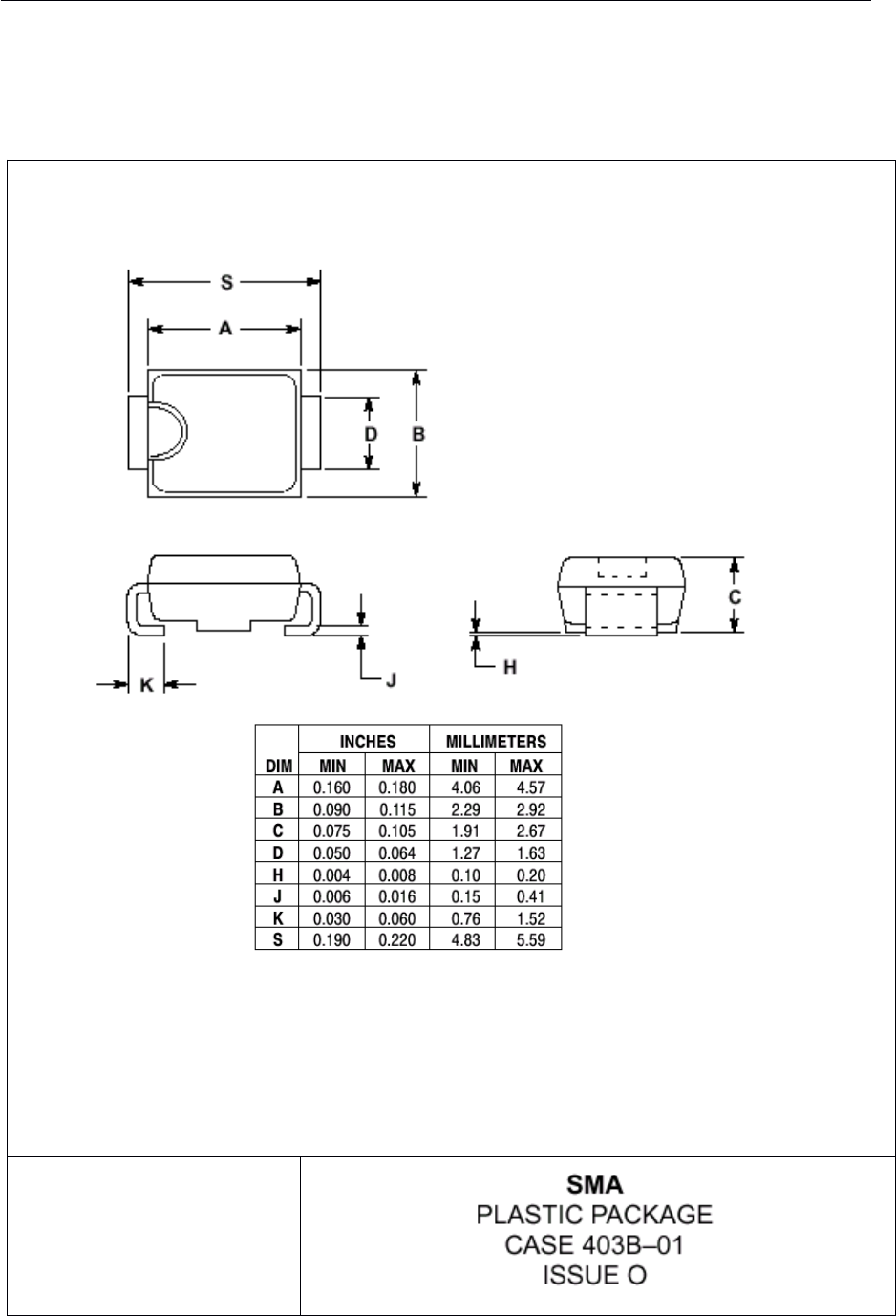

图 33 SMA 元件尺寸
封装名称
Q/ZX - 2000
35
6.1.14.2 SMA 焊盘尺寸
焊盘尺寸应符合图 34 的规定。见图 34：

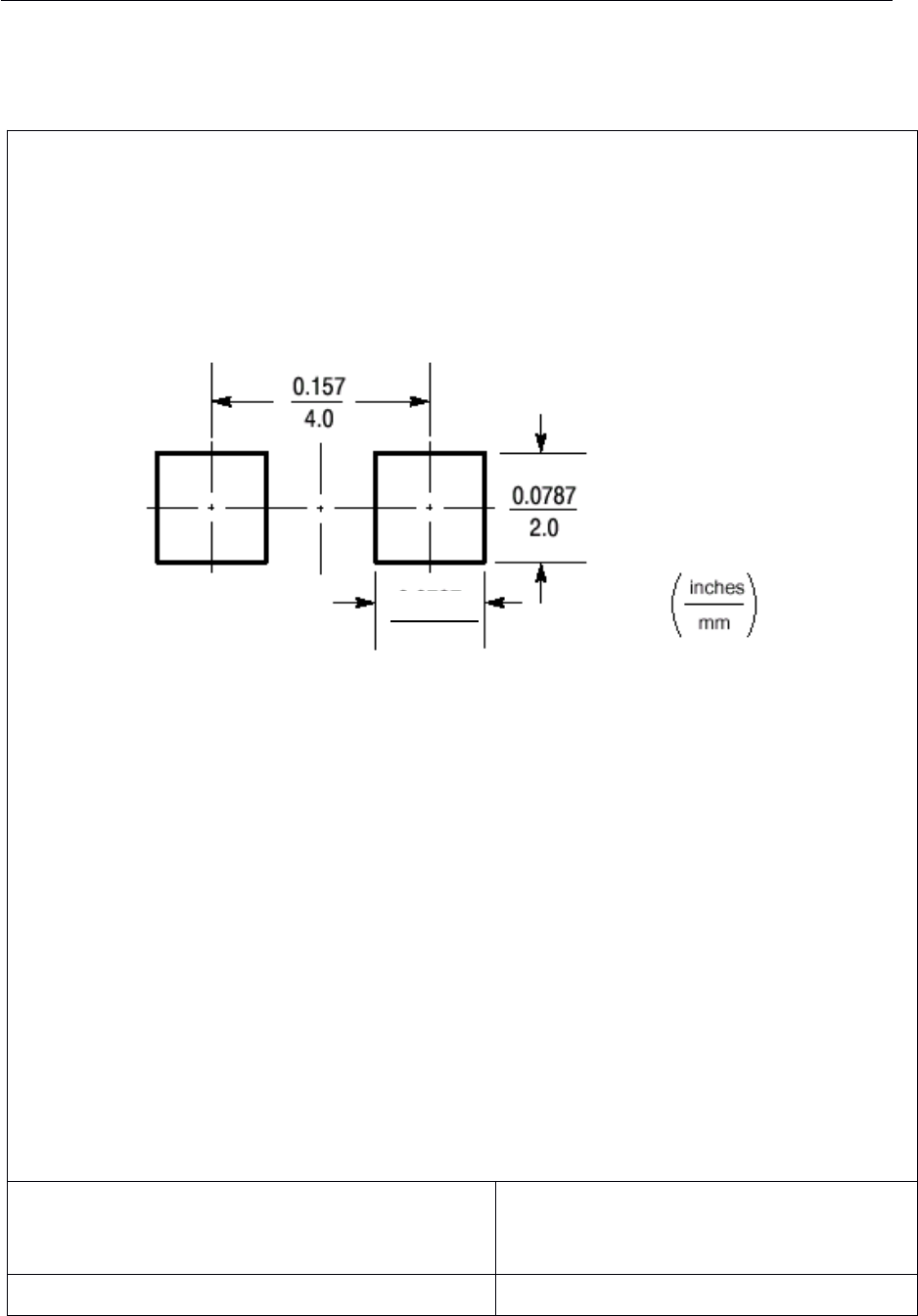

图 34 SMA 焊盘尺寸
封装名称
区域网格
（网格单元号码）
SMA 6x14
0.095
2.4
Q/ZX - 2000
36
6.1.15 SOT-323 元件(对应物料代码为 15100001)
6.1.15.1 SOT-323 元件尺寸
SOT-323 元件尺寸应符合图 35 的规定。见图 35：

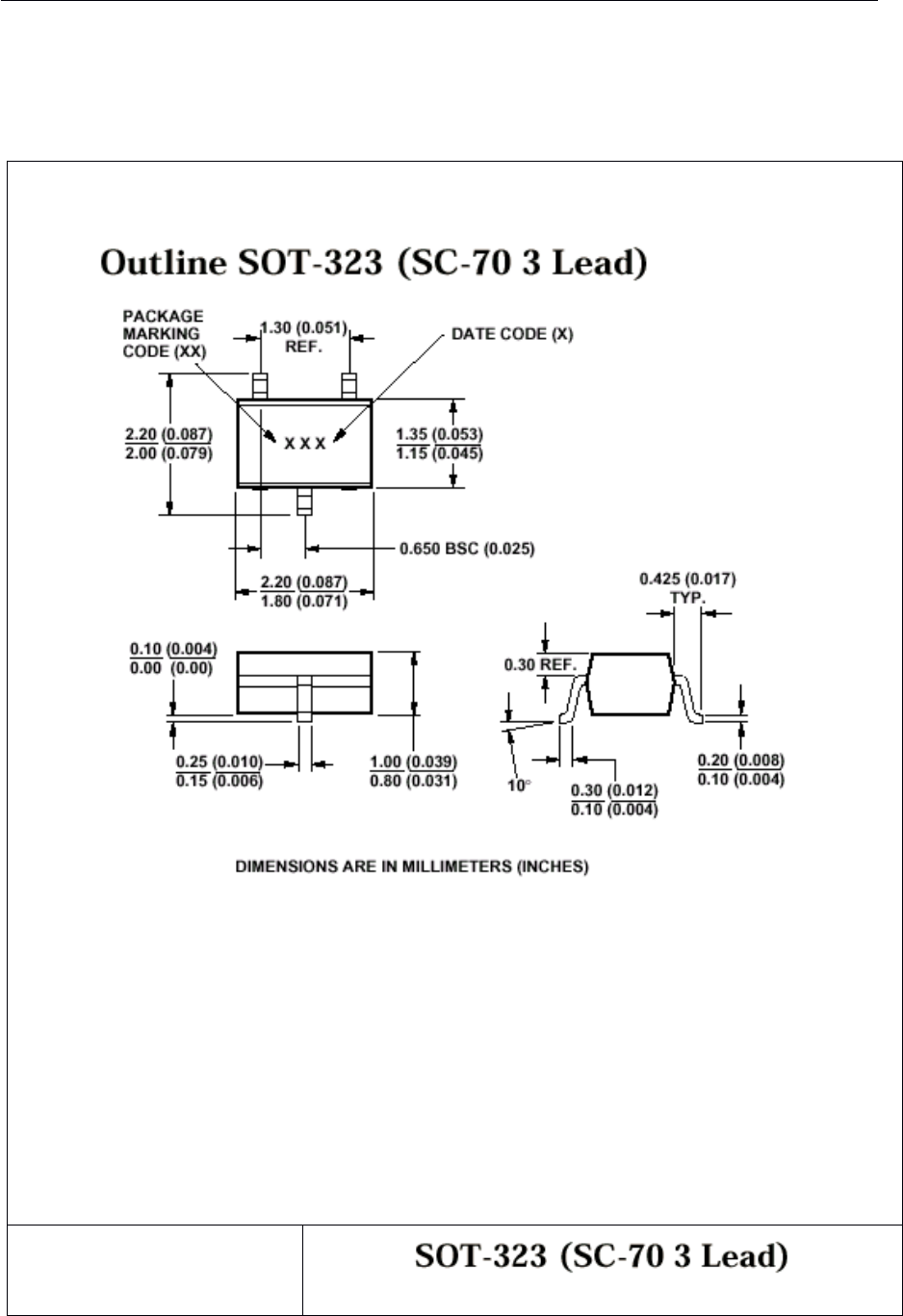

图 35 SOT-323 元件尺寸
封装名称
