Q/Z X - 2000 42 6.2.2 SSOIC[Small Outline Integrated Circuits:小外形集 成电路] 6.2.2.1 元件尺寸 SSOIC 的尺寸应符合图 42 的规定。见图 42： 封装名称 L(mm) S(mm) W(mm) A(mm) B(mm) H(mm) T(mm) P(mm) min max min max Min Max min max min max min max m in m…
Q/ZX - 2000
41
6.2.1.2 SOIC 的焊盘尺寸
SOIC 的焊盘尺寸应符合图 41 的规定。见图 41：

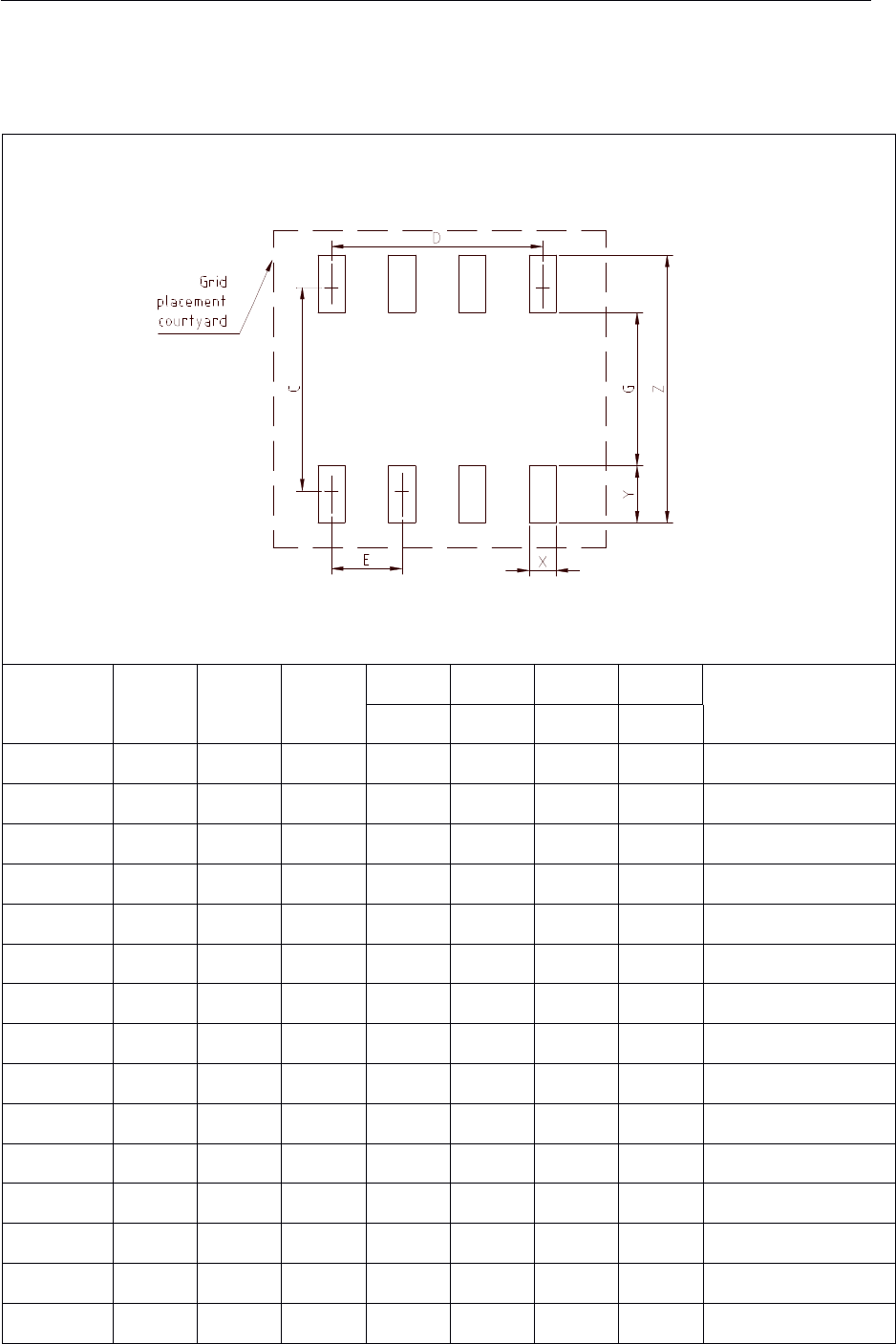

图 41 SOIC 焊盘尺寸
封装名称 Z(mm) G(mm) X(mm)
Y(mm) C(mm) D(mm) E(mm) 区域网格
（网格单元号码）
ref ref ref basic
SO8-150 7.40 3.00 0.60 2.20 5.20 3.81 1.27 16×12
SO8-300 11.40 7.00 0.60 2.20 9.20 3.81 1.27 24×12
SO14-150 7.40 3.00 0.60 2.20 5.20 7.62 1.27 16×20
SO14-300 11.40 7.00 0.60 2.20 9.20 7.62 1.27 24×20
SO16-150 7.40 3.00 0.60 2.20 5.20 8.89 1.27 16×22
SO16-300 11.40 7.00 0.60 2.20 9.20 8.89 1.27 24×22
SO20-300 11.40 7.00 0.60 2.20 9.20 11.43 1.27 24×28
SO24-300 11.40 7.00 0.60 2.20 9.20 13.97 1.27 24×32
SO24-350 13.00 8.60 0.60 2.20 10.80 13.97 1.27 28×32
SO28-300 11.40 7.00 0.60 2.20 9.20 16.51 1.27 24×38
SO28-350 13.00 8.60 0.60 2.20 10.80 16.51 1.27 28×38
SO32-300 11.40 7.00 0.60 2.20 9.20 19.05 1.27 24×44
SO32-350 13.00 8.60 0.60 2.20 10.80 19.05 1.27 28×44
SO36-300 11.40 7.00 0.60 2.20 9.20 21.59 1.27 24×48
SO36-350 13.00 8.60 0.60 2.20 10.80 21.59 1.27 28×48
Q/ZX - 2000
42
6.2.2 SSOIC[Small Outline Integrated Circuits:小外形集成电路]
6.2.2.1 元件尺寸
SSOIC 的尺寸应符合图 42 的规定。见图 42：
封装名称
L(mm) S(mm) W(mm) A(mm) B(mm) H(mm) T(mm) P(mm)
min max min max Min Max min max min max min max min max basic
SSO48-25-295
10.03 10.67
7.99 8.95 0.20 0.30 7.40
7.60
15.75 16.00
2.41 2.20 0.51 1.02
0.635
SSO56-25-295
10.03 10.67
7.99 8.95 0.20 0.30 7.40
7.60
18.29 18.54
2.41 2.20 0.51 1.02
0.635
SO64-31-472
14.00 14.50 12.40 13.05
0.30 0.45
11.90 12.10 26.17 26.43
1.92 2.00 0.51 0.80
0.800
Q/ZX - 2000
43
图 42 SSOIC 的元件尺寸
6.2.2.2 SSOIC 的焊盘尺寸
SSOIC 的焊盘尺寸应符合图 43 的规定。见图 43：
封
装名称
Z(mm) G(mm) X(mm)
Y(mm) C(mm) D(mm) E(mm)
区域网格
（网格单元号码）
ref ref ref ref
SSO48-25-295
11.60 7.20 0.40 2.20 9.40 14.61 0.635 24×34
SSO56-25-295
11.60 7.20 0.40 2.20 9.40 17.15 0.635 24×38
SO64-31-472
15.40 11.40 0.50 2.00 13.40 24.80 0.80 32×54
