Q/ZX - 2000
42
6.2.2 SSOIC[Small Outline Integrated Circuits:小外形集成电路]
6.2.2.1 元件尺寸
SSOIC 的尺寸应符合图 42 的规定。见图 42：
封装名称
L(mm) S(mm) W(mm) A(mm) B(mm) H(mm) T(mm) P(mm)
min max min max Min Max min max min max min max min max basic
SSO48-25-295
10.03 10.67
7.99 8.95 0.20 0.30 7.40
7.60
15.75 16.00
2.41 2.20 0.51 1.02
0.635
SSO56-25-295
10.03 10.67
7.99 8.95 0.20 0.30 7.40
7.60
18.29 18.54
2.41 2.20 0.51 1.02
0.635
SO64-31-472
14.00 14.50 12.40 13.05
0.30 0.45
11.90 12.10 26.17 26.43
1.92 2.00 0.51 0.80
0.800
Q/ZX - 2000
43

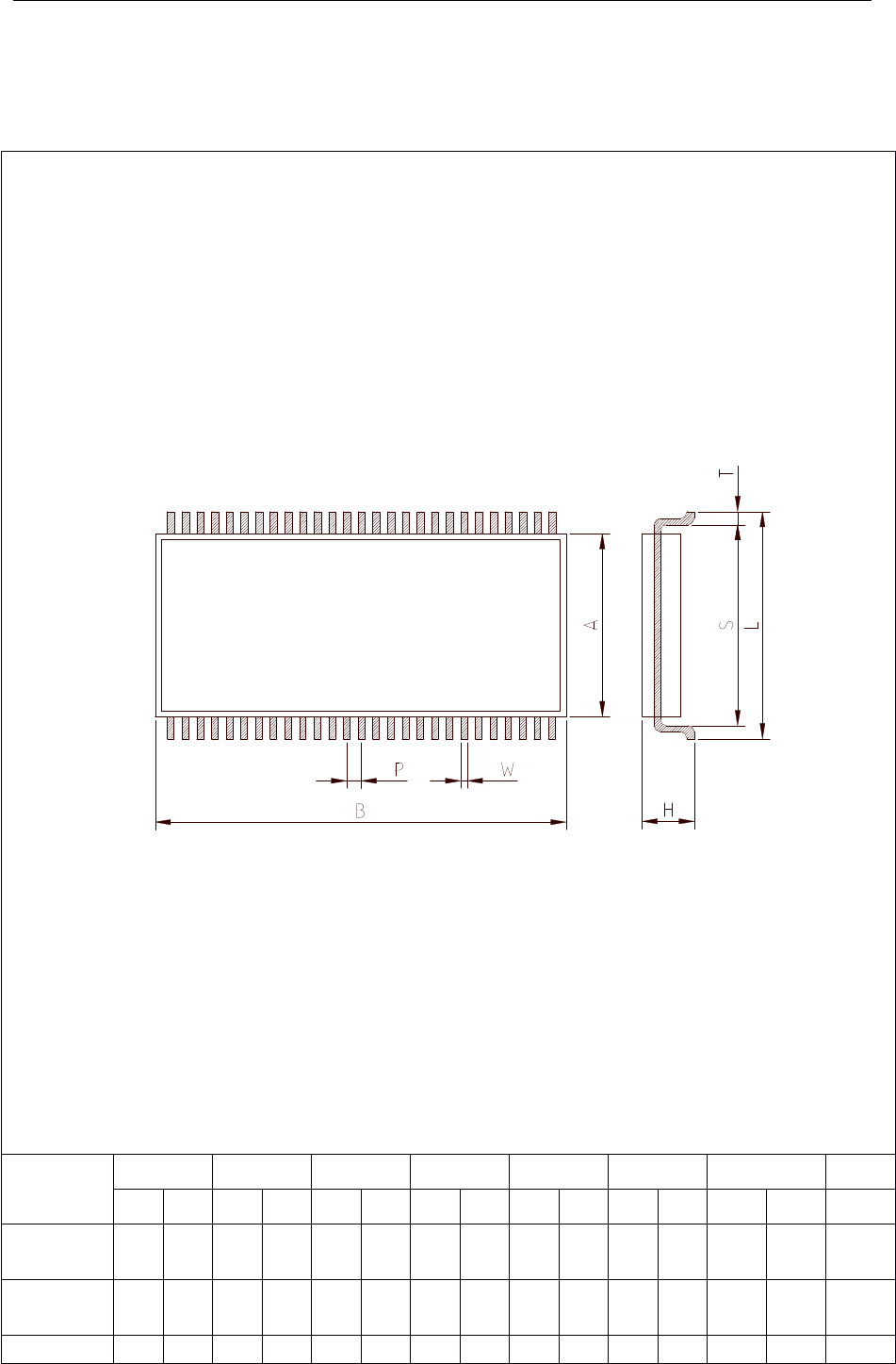

图 42 SSOIC 的元件尺寸
6.2.2.2 SSOIC 的焊盘尺寸
SSOIC 的焊盘尺寸应符合图 43 的规定。见图 43：
封
装名称
Z(mm) G(mm) X(mm)
Y(mm) C(mm) D(mm) E(mm)
区域网格
（网格单元号码）
ref ref ref ref
SSO48-25-295
11.60 7.20 0.40 2.20 9.40 14.61 0.635 24×34
SSO56-25-295
11.60 7.20 0.40 2.20 9.40 17.15 0.635 24×38
SO64-31-472
15.40 11.40 0.50 2.00 13.40 24.80 0.80 32×54
Q/ZX - 2000
44

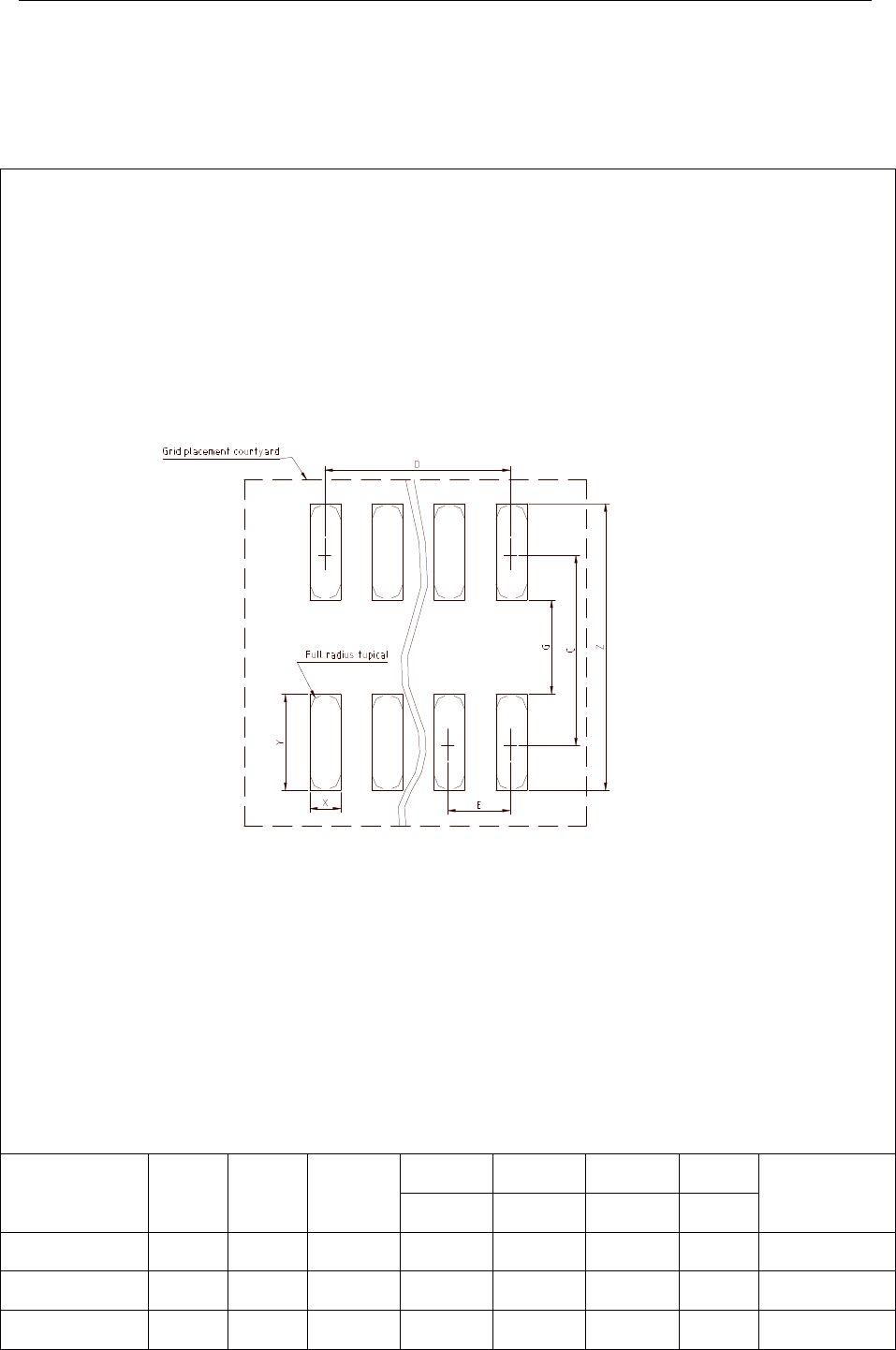

图 43 SSOIC 焊盘尺寸
6.2.3 SOP[Small Outline Package Integrated Circuits:小外形封装集成电路]
6.2.3.1 元件尺寸

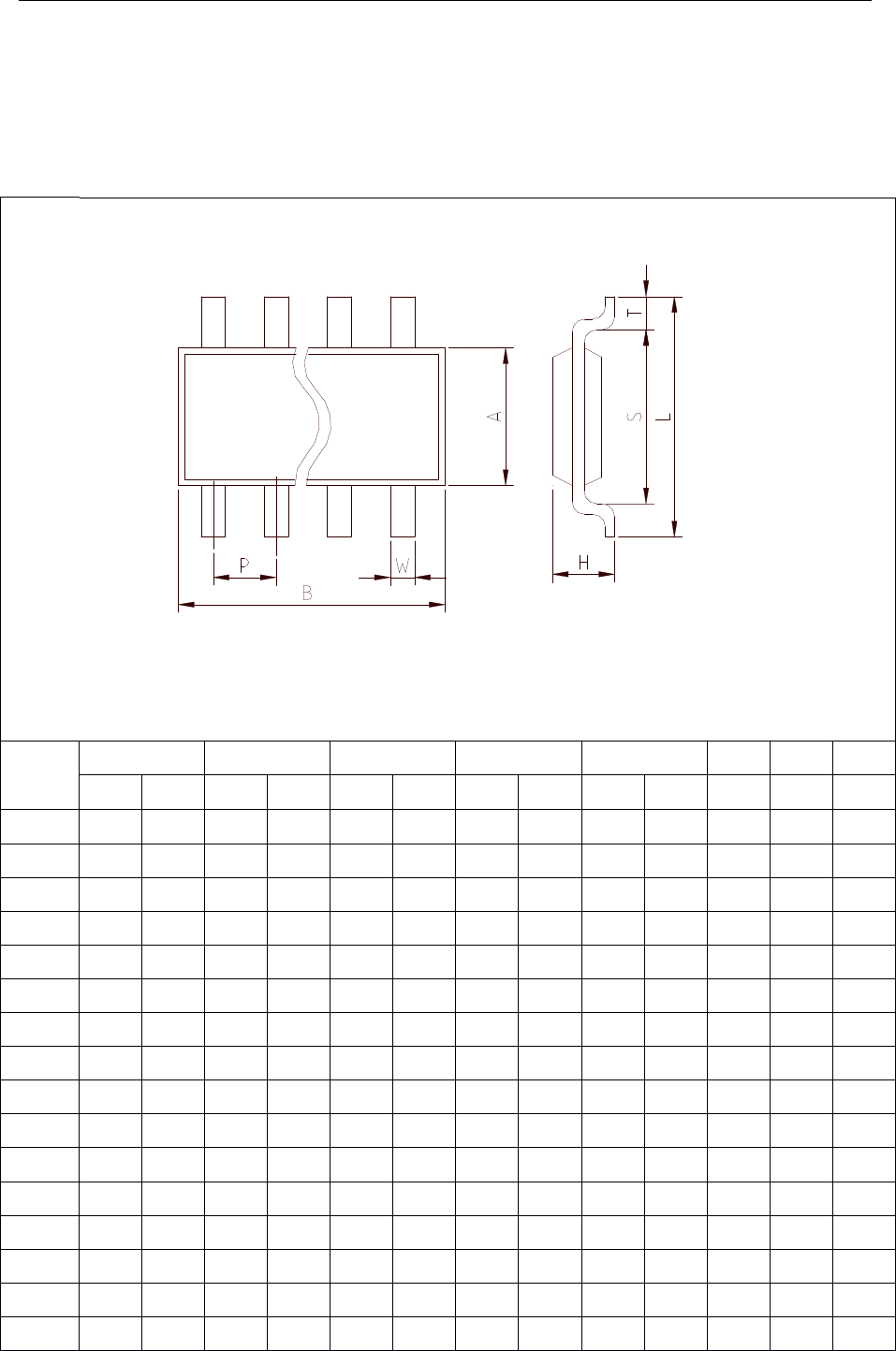

SOP 的尺寸应符合图 44 的规定。见图 44：
封装
名称
L(mm) S(mm) W(mm) T(mm) A(mm) B(mm) H(mm) P(mm)
min max min max Min max min max min Max Max max basic
SOP6 5.72 6.99 3.72 5.11 0.35 0.51 0.60 1.00 3.92 4.72 6.35 1.5 1.27
SOP8 5.72 6.99 3.72 5.11 0.35 0.51 0.60 1.00 3.92 4.72 6.35 1.5 1.27
SOP10 5.72 6.99 3.72 5.11 0.35 0.51 0.60 1.00 3.92 4.72 8.89 1.5 1.27
SOP12 5.72 6.99 3.72 5.11 0.35 0.51 0.60 1.00 3.92 4.72 8.89 1.5 1.27
SOP14 5.72 6.99 3.72 5.11 0.35 0.51 0.60 1.00 3.92 4.72 11.43 1.5 1.27
SOP16 7.62 8.89 5.62 7.01 0.35 0.51 0.60 1.00 5.02 6.22 11.43 2.0 1.27
SOP18 7.62 8.89 5.62 7.01 0.35 0.51 0.60 1.00 5.02 6.22 13.97 2.0 1.27
SOP20 7.62 8.89 5.62 7.01 0.35 0.51 0.60 1.00 5.02 6.22 13.97 2.0 1.27
SOP22 9.53 10.80 7.53 8.92 0.35 0.51 0.60 1.00 6.33 8.13 16.51 2.5 1.27
SOP24 9.53 10.80 7.53 8.92 0.35 0.51 0.60 1.00 6.33 8.13 16.51 2.5 1.27
SOP28 11.43 12.70 9.43 10.82 0.35 0.51 0.60 1.00 8.23 10.03 19.05 3.0 1.27
SOP30 11.43 12.70 9.43 10.82 0.35 0.51 0.60 1.00 8.23 10.03 21.59 3.0 1.27
SOP32 13.34 14.61 11.34 12.73 0.35 0.51 0.60 1.00 10.14 11.94 21.59 3.5 1.27
SOP36 13.34 14.61 11.34 12.73 0.36 0.51 0.60 1.00 10.14 11.94 24.13 3.5 1.27
SOP40 15.24 16.51 13.24 14.63 0.35 0.51 0.60 1.00 12.04 13.84 27.94 4.0 1.27
SOP42 15.24 16.51 13.24 14.63 0.35 0.51 0.60 1.00 12.04 13.84 27.94 4.0 1.27
