Q/ZX - 2000
45
图 44 SOP 的元件尺寸
6.2.3.2 SOP 的焊盘尺寸
SOP 的焊盘尺寸应符合图 45 的规定。见图 45：
封装名称
Z(mm) G(mm) X(mm)
Y(mm) C(mm) D(mm) E(mm)
区域网格
（网格单元号码）
ref ref ref basic
SOP6
7.40 3.00 0.60 2.20 5.20 2.54 1.27 16×14
SOP8
7.40 3.00 0.60 2.20 5.20 3.81 1.27 16×14
SOP10
7.40 3.00 0.60 2.20 5.20 5.08 1.27 16×18
SOP12
7.40 3.00 0.60 2.20 5.20 6.35 1.27 16×18
SOP14
7.40 3.00 0.60 2.20 5.20 7.62 1.27 16×24
SOP16
9.40 5.00 0.60 2.20 7.20 8.89 1.27 20×24
SOP18
9.40 5.00 0.60 2.20 7.20 10.16 1.27 20×28
SOP20
9.40 5.00 0.60 2.20 7.20 11.43 1.27 20×28
SOP22
11.20 6.80 0.60 2.20 9.00 12.70 1.27 24×34
SOP24
11.20 6.80 0.60 2.20 9.00 13.97 1.27 24×34
SOP28
13.20 8.80 0.60 2.20 11.00 16.51 1.27 28×40
SOP30
13.20 8.80 0.60 2.20 11.00 17.78 1.27 28×44
SOP32
15.00 10.60 0.60 2.20 12.80 19.05 1.27 32×44
SOP36
15.00 10.60 0.60 2.20 12.80 21.59 1.27 32×50
SOP40
17.00 12.60 0.60 2.20 14.80 24.13 1.27 36×56
SOP42
17.00 12.60 0.60 2.20 14.80 25.40 1.27 36×56
Q/ZX - 2000
46

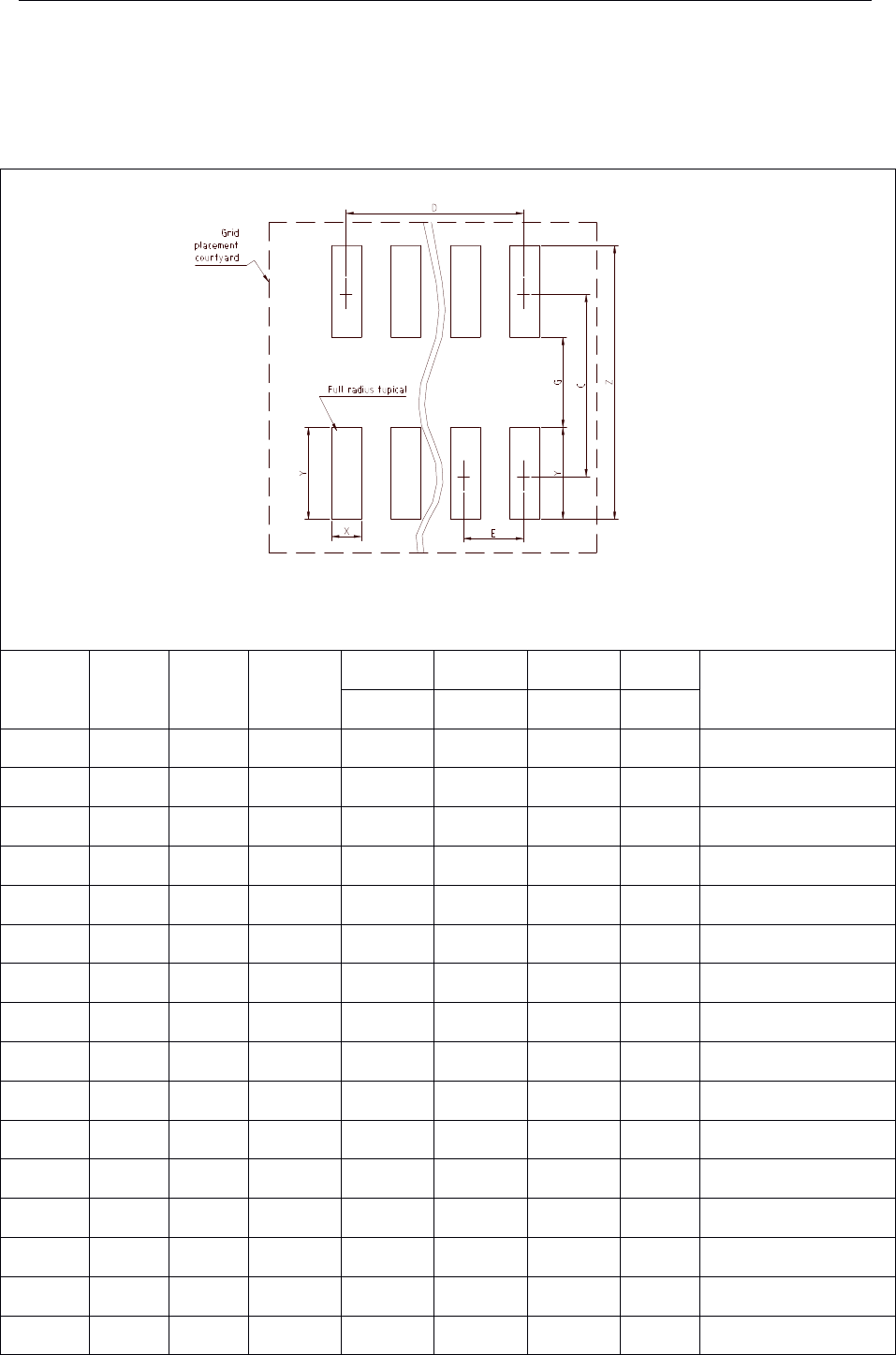

图 45 SOP 焊盘尺寸
6.2.4 TSOP[Thin Small Outline Package:薄小外形封装]
6.2.4.1 元件尺寸
TSOP 的尺寸应符合图 46 的规定。见图 46：
封
装名称
引
脚
数
量
L(mm) S(mm) W(mm) T(mm) A(mm) B(mm)
H(mm
) P(mm)
min max Min Max Min max min max min Max min Max max
basic
TSOP6×14-16 16 13.80 14.20 12.40 12.98 0.20 0.40 0.40 0.70 5.80 6.20 12.20 12.60 1.27 0.65
TSOP6×16-24 24 15.80 16.20 14.40 14.98 0.10 0.30 0.40 0.70 5.80 6.20 14.20 14.60 1.27 0.50
TSOP6×18-28 28 17.80 18.20 16.40 16.78 0.05 0.22 0.40 0.70 5.80 6.20 16.20 16.60 1.27 0.40
TSOP6×20-36 36 19.80 20.20 18.40 18.98 0.05 0.15 0.40 0.70 5.80 6.20 18.20 18.60 1.27 0.30
TSOP8×14-24 24 13.80 14.20 12.40 12.98 0.20 0.40 0.40 0.70 7.80 8.20 12.20 12.60 1.27 0.65
TSOP8×16-32 32 15.80 16.20 14.40 14.98 0.10 0.30 0.40 0.70 7.80 8.20 14.20 14.60 1.27 0.50
TSOP8×18-40 40 17.80 18.20 16.40 16.98 0.05 0.22 0.40 0.70 7.80 8.20 16.20 16.60 1.27 0.40
TSOP8×20-52 52 19.80 20.20 18.40 18.98 0.05 0.15 0.40 0.70 7.80 8.20 18.20 18.60 1.27 0.30
TSOP10×14-28 28 13.80 14.20 12.40 12.98 0.20 0.40 0.40 0.70 9.80 10.20 12.20 12.60 1.27 0.65
TSOP10×16-40 40 15.80 16.20 14.40 14.98 0.10 0.30 0.40 0.70 9.80 10.20 14.20 14.60 1.27 0.50
TSOP10×18-48 48 17.80 18.20 16.40 16.98 0.05 0.22 0.40 0.70 9.80 10.20 16.20 16.60 1.27 0.40
TSOP10×20-64 64 19.80 20.20 18.40 18.98 0.05 0.15 0.40 0.70 9.80 10.20 18.20 18.60 1.27 0.30
TSOP12×14-36 36 13.80 14.20 12.40 12.98 0.20 0.40 0.40 0.70 11.80 12.20 12.20 12.60 1.27 0.65
TSOP12×16-48 48 15.80 16.20 14.40 14.98 0.10 0.30 0.40 0.70 11.80 12.20 14.20 14.60 1.27 0.50
TSOP12×18-60 60 17.80 18.20 16.40 16.98 0.05 0.22 0.40 0.70 11.80 12.20 16.20 16.60 1.27 0.40
TSOP12×20-76 76 19.80 20.20 18.40 18.98 0.05 0.15 0.40 0.70 11.80 12.20 18.20 18.60 1.27 0.30
Q/ZX - 2000
47

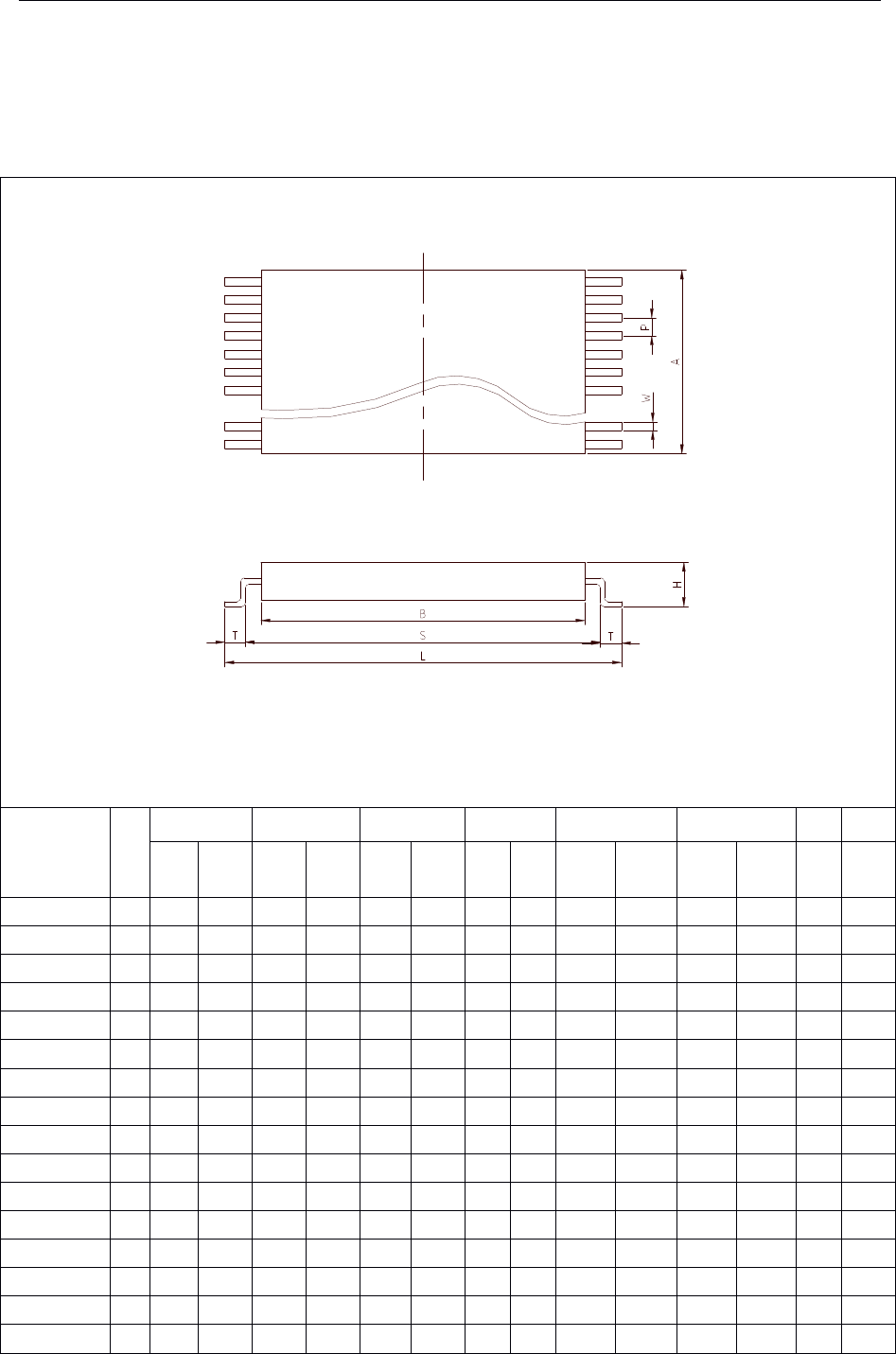

图 46 TSOP 的元件尺寸
6.2.4.2 TSOP 的焊盘尺寸

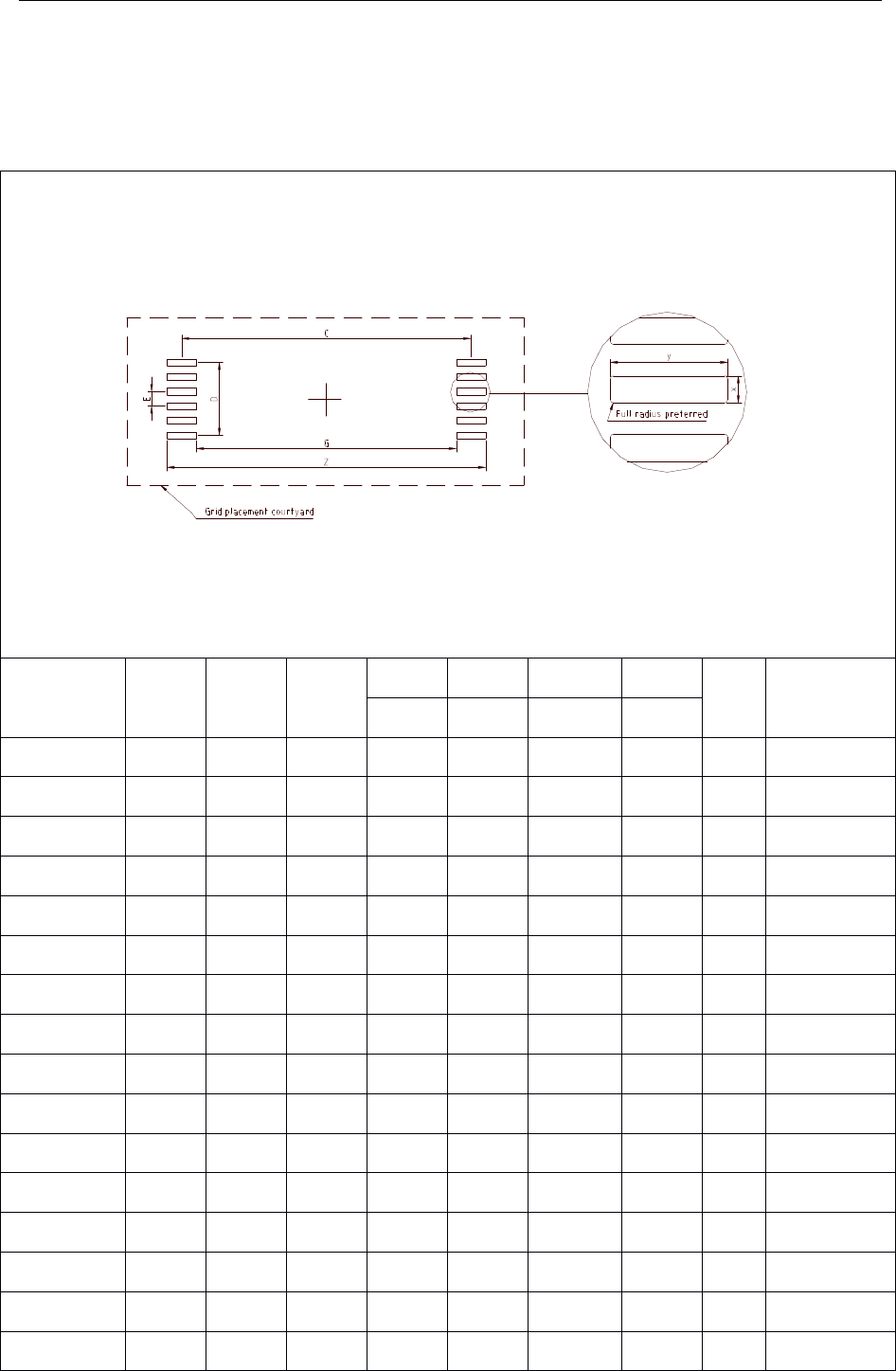

TSOP 的焊盘尺寸应符合图 47 的规定。见图 47：
封装名称
Z(mm) G(mm) X(mm)
Y(mm) C(mm) D(mm) E(mm)
引脚
数量
区域网格
（网格单元号码）
ref ref ref basic
TSOP6×14-16
14.80 11.60 0.40 1.60 13.20 4.55 0.65 16 14×32
TSOP6×16-24
16.80 13.60 0.28 1.60 15.20 5.50 0.50 24 14×36
TSOP6×18-28
18.80 15.60 0.25 1.60 17.20 5.20 0.40 28 14×40
TSOP6×20-36
20.80 17.60 0.17 1.60 19.20 5.10 0.30 36 14×44
TSOP8×14-24
14.80 11.60 0.40 1.60 13.20 7.15 0.65 24 18×32
TSOP8×16-32 16.80 13.60 0.28 1.60 15.20 7.50 0.50 32 18×36
TSOP8×18-40
18.80 15.60 0.25 1.60 17.20 7.60 0.40 40 18×40
TSOP8×20-52
20.80 17.60 0.17 1.60 19.20 7.50 0.30 52 18×44
TSOP10×14-28
14.80 11.60 0.40 1.60 13.20 8.45 0.65 28 22×32
TSOP10×16-40
16.80 13.60 0.28 1.60 15.20 9.50 0.50 40 22×36
TSOP10×18-48
18.80 15.60 0.25 1.60 17.20 9.20 0.40 48 22×40
TSOP10×20-64 20.80 17.60 0.17 1.60 19.20 9.30 0.30 64 22×44
TSOP12×14-36
14.80 11.60 0.40 1.60 13.20 11.05 0.65 36 26×32
TSOP12×16-48
16.80 13.60 0.28 1.60 15.20 11.50 0.50 48 26×36
TSOP12×18-60
18.80 15.60 0.25 1.60 17.20 11.60 0.40 60 26×40
TSOP12×20-76
20.80 17.60 0.17 1.60 19.20 11.10 0.30 76 26×44
