Q/ZX - 2000
46
图 45 SOP 焊盘尺寸
6.2.4 TSOP[Thin Small Outline Package:薄小外形封装]
6.2.4.1 元件尺寸
TSOP 的尺寸应符合图 46 的规定。见图 46：
封
装名称
引
脚
数
量
L(mm) S(mm) W(mm) T(mm) A(mm) B(mm)
H(mm
) P(mm)
min max Min Max Min max min max min Max min Max max
basic
TSOP6×14-16 16 13.80 14.20 12.40 12.98 0.20 0.40 0.40 0.70 5.80 6.20 12.20 12.60 1.27 0.65
TSOP6×16-24 24 15.80 16.20 14.40 14.98 0.10 0.30 0.40 0.70 5.80 6.20 14.20 14.60 1.27 0.50
TSOP6×18-28 28 17.80 18.20 16.40 16.78 0.05 0.22 0.40 0.70 5.80 6.20 16.20 16.60 1.27 0.40
TSOP6×20-36 36 19.80 20.20 18.40 18.98 0.05 0.15 0.40 0.70 5.80 6.20 18.20 18.60 1.27 0.30
TSOP8×14-24 24 13.80 14.20 12.40 12.98 0.20 0.40 0.40 0.70 7.80 8.20 12.20 12.60 1.27 0.65
TSOP8×16-32 32 15.80 16.20 14.40 14.98 0.10 0.30 0.40 0.70 7.80 8.20 14.20 14.60 1.27 0.50
TSOP8×18-40 40 17.80 18.20 16.40 16.98 0.05 0.22 0.40 0.70 7.80 8.20 16.20 16.60 1.27 0.40
TSOP8×20-52 52 19.80 20.20 18.40 18.98 0.05 0.15 0.40 0.70 7.80 8.20 18.20 18.60 1.27 0.30
TSOP10×14-28 28 13.80 14.20 12.40 12.98 0.20 0.40 0.40 0.70 9.80 10.20 12.20 12.60 1.27 0.65
TSOP10×16-40 40 15.80 16.20 14.40 14.98 0.10 0.30 0.40 0.70 9.80 10.20 14.20 14.60 1.27 0.50
TSOP10×18-48 48 17.80 18.20 16.40 16.98 0.05 0.22 0.40 0.70 9.80 10.20 16.20 16.60 1.27 0.40
TSOP10×20-64 64 19.80 20.20 18.40 18.98 0.05 0.15 0.40 0.70 9.80 10.20 18.20 18.60 1.27 0.30
TSOP12×14-36 36 13.80 14.20 12.40 12.98 0.20 0.40 0.40 0.70 11.80 12.20 12.20 12.60 1.27 0.65
TSOP12×16-48 48 15.80 16.20 14.40 14.98 0.10 0.30 0.40 0.70 11.80 12.20 14.20 14.60 1.27 0.50
TSOP12×18-60 60 17.80 18.20 16.40 16.98 0.05 0.22 0.40 0.70 11.80 12.20 16.20 16.60 1.27 0.40
TSOP12×20-76 76 19.80 20.20 18.40 18.98 0.05 0.15 0.40 0.70 11.80 12.20 18.20 18.60 1.27 0.30
Q/ZX - 2000
47

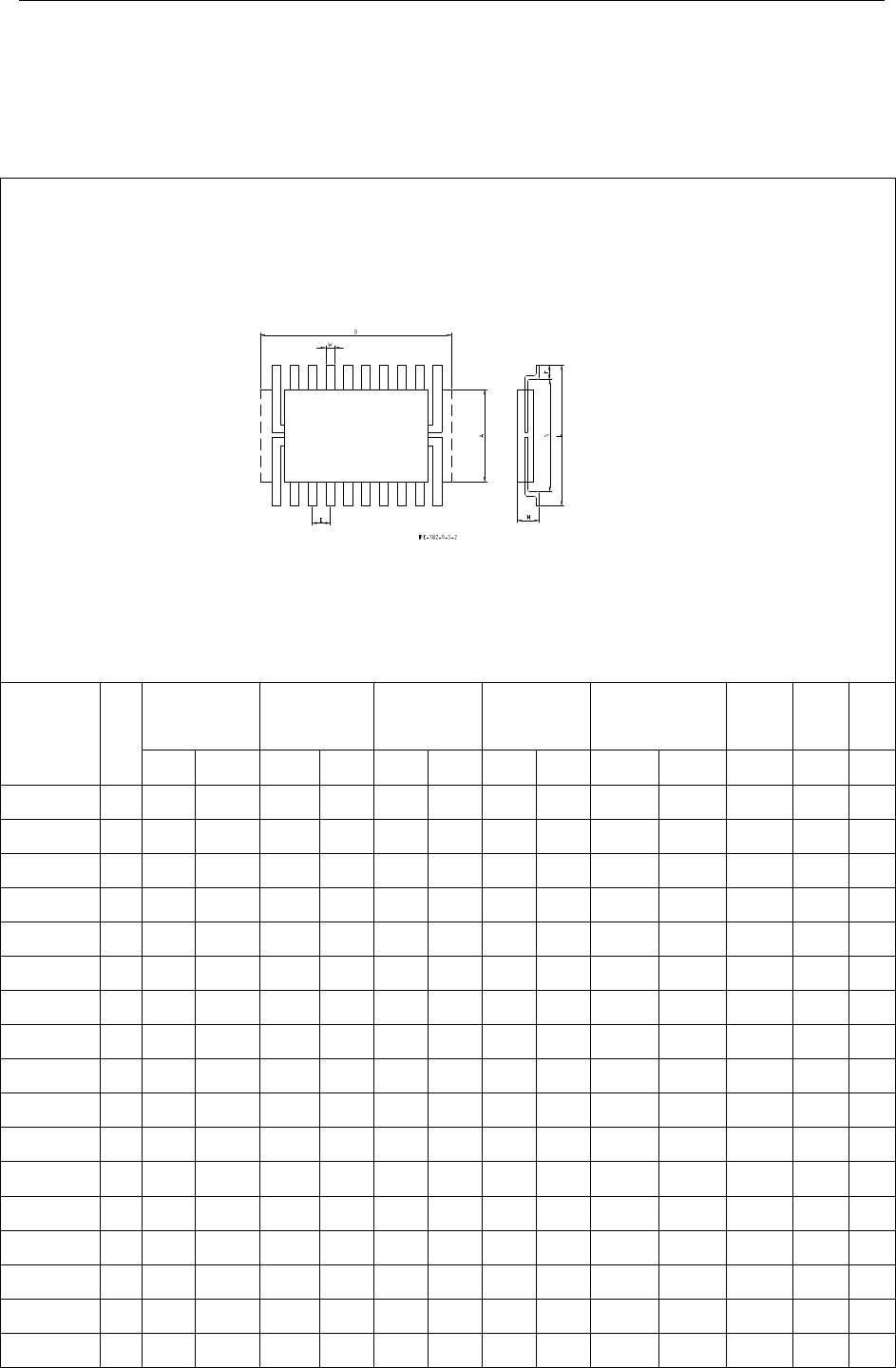

图 46 TSOP 的元件尺寸
6.2.4.2 TSOP 的焊盘尺寸
TSOP 的焊盘尺寸应符合图 47 的规定。见图 47：
封装名称
Z(mm) G(mm) X(mm)
Y(mm) C(mm) D(mm) E(mm)
引脚
数量
区域网格
（网格单元号码）
ref ref ref basic
TSOP6×14-16
14.80 11.60 0.40 1.60 13.20 4.55 0.65 16 14×32
TSOP6×16-24
16.80 13.60 0.28 1.60 15.20 5.50 0.50 24 14×36
TSOP6×18-28
18.80 15.60 0.25 1.60 17.20 5.20 0.40 28 14×40
TSOP6×20-36
20.80 17.60 0.17 1.60 19.20 5.10 0.30 36 14×44
TSOP8×14-24
14.80 11.60 0.40 1.60 13.20 7.15 0.65 24 18×32
TSOP8×16-32 16.80 13.60 0.28 1.60 15.20 7.50 0.50 32 18×36
TSOP8×18-40
18.80 15.60 0.25 1.60 17.20 7.60 0.40 40 18×40
TSOP8×20-52
20.80 17.60 0.17 1.60 19.20 7.50 0.30 52 18×44
TSOP10×14-28
14.80 11.60 0.40 1.60 13.20 8.45 0.65 28 22×32
TSOP10×16-40
16.80 13.60 0.28 1.60 15.20 9.50 0.50 40 22×36
TSOP10×18-48
18.80 15.60 0.25 1.60 17.20 9.20 0.40 48 22×40
TSOP10×20-64 20.80 17.60 0.17 1.60 19.20 9.30 0.30 64 22×44
TSOP12×14-36
14.80 11.60 0.40 1.60 13.20 11.05 0.65 36 26×32
TSOP12×16-48
16.80 13.60 0.28 1.60 15.20 11.50 0.50 48 26×36
TSOP12×18-60
18.80 15.60 0.25 1.60 17.20 11.60 0.40 60 26×40
TSOP12×20-76
20.80 17.60 0.17 1.60 19.20 11.10 0.30 76 26×44
Q/ZX - 2000
48
图 47 TSOP 焊盘尺寸
6.2.5 CFP[Ceramic Flat Packs:陶瓷扁平封装]
6.2.5.1 元件尺寸
CFP 的尺寸应符合图 48 的规定。见图 48：
封装名称
引
脚
数
量
L(mm) S(mm) W(mm) T(mm) A(mm) B(mm)
H
(mm)
E
(mm)
min max Min Max Min max min max min Max Max max bsc
MO003-10 10 9.00 9.60 6.46 7.26 0.25 0.35 0.90 1.27 2.54 5.08 7.36 2.50 1.27
MO003-14 14 9.00 9.60 6.46 7.26 0.25 0.35 0.90 1.27 2.54 5.08 9.90 2.50 1.27
MO004-10 10 11.00 11.60 8.46 9.26 0.38 0.48 0.90 1.27 5.08 7.62 7.36 2.50 1.27
MO004-14 14 11.00 11.60 8.46 9.26 0.38 0.48 0.90 1.27 5.08 7.62 9.90 2.50 1.27
MO004-16 16 11.00 11.60 8.46 9.26 0.38 0.48 0.90 1.27 5.08 7.62 11.17 2.50 1.27
MO018-20 20 11.00 11.60 8.46 9.26 0.25 0.35 0.90 1.27 7.62 10.16 13.71 2.50 1.27
MO019-24 24 15.00 15.60 12.46 13.26 0.38 0.48 0.90 1.27 7.62 10.16 16.25 2.50 1.27
MO019-28 28 15.00 15.60 12.46 13.26 0.46 0.56 0.90 1.27 7.62 10.16 18.79 2.50 1.27
MO020-36 36 17.00 17.60 14.46 15.26 0.38 0.48 0.90 1.27 10.16 12.70 23.87 3.00 1.27
MO020-40 40 17.00 17.60 14.46 15.26 0.33 0.43 0.90 1.27 10.16 12.70 26.41 3.00 1.27
MO021-16 16 20.00 20.60 17.46 18.26 0.38 0.48 0.90 1.27 12.70 15.24 11.17 2.50 1.27
MO021-24 24 20.00 20.60 17.46 18.26 0.38 0.48 0.90 1.27 12.70 15.24 16.25 2.50 1.27
MO021-36 36 20.00 20.60 17.46 18.26 0.38 0.48 0.90 1.27 12.70 15.24 23.87 3.00 1.27
MO022-20 20 22.00 22.60 19.46 20.26 0.38 0.48 0.90 1.27 15.24 17.78 13.71 2.50 1.27
MO022-42 42 22.00 22.60 19.46 20.26 0.46 0.56 0.90 1.27 15.24 17.78 27.68 3.00 1.27
MO023-36 36 27.00 27.60 24.46 25.26 0.38 0.48 0.90 1.27 20.32 22.86 23.87 3.00 1.27
MO023-50 50 27.00 27.60 24.46 25.26 0.38 0.48 0.90 1.27 20.32 22.86 32.76 3.00 1.27
