Q/ZX - 2000
49
图 48 CFP 的元件尺寸
6.2.5.2 CFP 的焊盘尺寸
CFP 的焊盘尺寸应符合图 B49 的规定。见图 49：
封装名称
Z(mm) G(mm) X(mm)
Y(mm) C(mm) D(mm) E(mm)
引脚
数量
区域网格
（网格单元号码）
Ref Ref Ref basic
MO003-10 10.20 6.00 0.65 2.20 8.0 5.08 1.27 10 22×16
MO003-14
10.20 6.00 0.65 2.20 8.0 7.62 1.27 14 22×22
MO004-10
12.20 8.00 0.65 2.20 10.0 5.08 1.27 10 26×16
MO004-14 12.20 8.00 0.65 2.20 10.0 7.62 1.27 14 26×22
MO004-16 12.20 8.00 0.65 2.20 10.0 8.89 1.27 16 26×24
MO018-20 12.20 8.00 0.65 2.20 10.0 11.43 1.27 20 26×28
MO019-24 16.20 12.00 0.65 2.20 14.0 13.97 1.27 24 34×34
MO019-28
16.20 12.00 0.65 2.20 14.0 16.51 1.27 28 34×38
MO020-36
18.20 14.00 0.65 2.20 16.0 21.59 1.27 36 38×48
MO020-40 18.20 14.00 0.65 2.20 16.0 24.13 1.27 40 38×54
MO021-16 21.20 17.00 0.65 2.20 19.0 8.89 1.27 16 44×24
MO021-24 21.20 17.00 0.65 2.20 19.0 13.97 1.27 24 44×34
MO021-36 21.20 17.00 0.65 2.20 19.0 21.59 1.27 36 44×48
MO022-20
23.20 19.00 0.65 2.20 21.0 11.43 1.27 20 48×28
MO022-42
23.20 19.00 0.65 2.20 21.0 25.40 1.27 42 48×56
MO023-36 28.20 24.00 0.65 2.20 26.0 21.59 1.27 36 58×48
MO023-50 28.20 24.00 0.65 2.20 26.0 30.48 1.27 50 58×66
Q/ZX - 2000
50

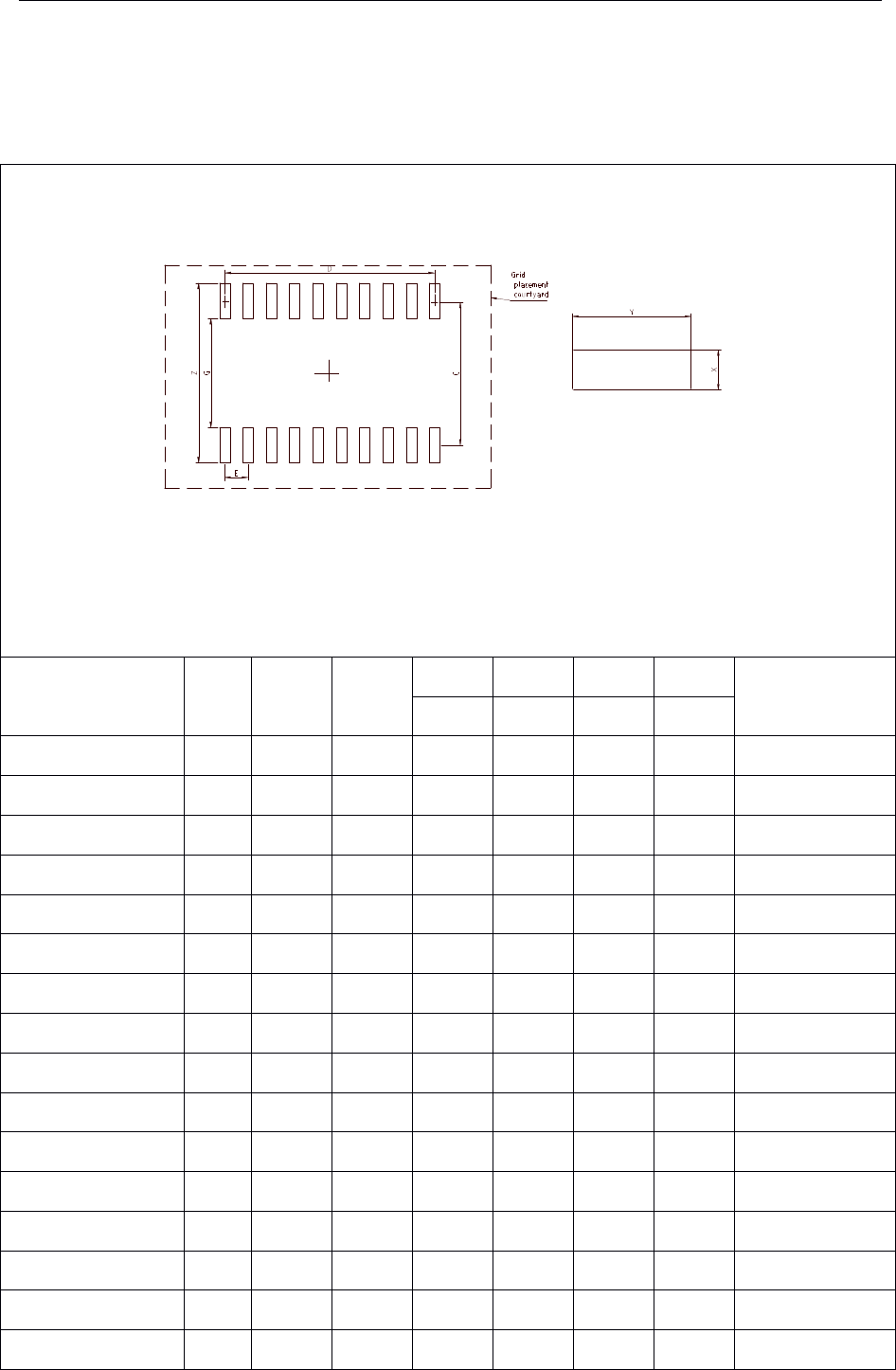

图 49 CFP 焊盘尺寸
6.3� 两侧“J”形引脚元件[SOJ]
6.3.1
SOJ 元件尺寸
SOJ 的尺寸应符合图 50a 和 50b 的规定。见图 50a 和 50b：
封装名称 L(mm) S(mm) W(mm) T(mm) B(mm) H(mm) P(mm)
Min max min Max Min max min max min Max max basic
SOJ14-300 8.38 8.76 4.38 5.06 0.38 0.51 1.60 2.00 9.65 9.96 3.75 1.27
SOJ16-300 8.38 8.76 4.38 5.06 0.38 0.51 1.60 2.00 10.92 11.23 3.75 1.27
SOJ18-300 8.38 8.76 4.38 5.06 0.38 0.51 1.60 2.00 12.19 12.50 3.75 1.27
SOJ20-300 8.38 8.76 4.38 5.06 0.38 0.51 1.60 2.00 13.46 13.77 3.75 1.27
SOJ22-300 8.38 8.76 4.38 5.06 0.38 0.51 1.60 2.00 14.73 15.04 3.75 1.27
SOJ24-300 8.38 8.76 4.38 5.06 0.38 0.51 1.60 2.00 16.00 16.31 3.75 1.27
SOJ26-300 8.38 8.76 4.38 5.06 0.38 0.51 1.60 2.00 17.27 17.58 3.75 1.27
SOJ28-300 8.38 8.76 4.38 5.06 0.38 0.51 1.60 2.00 18.54 18.85 3.75 1.27
SOJ14-350 9.65 10.03 5.65 6.33 0.38 0.51 1.60 2.00 9.65 9.96 3.75 1.27
SOJ16-350 9.65 10.03 5.65 6.33 0.38 0.51 1.60 2.00 10.92 11.23 3.75 1.27
SOJ18-350 9.65 10.03 5.65 6.33 0.38 0.51 1.60 2.00 12.19 12.50 3.75 1.27
SOJ20-350 9.65 10.03 5.65 6.33 0.38 0.51 1.60 2.00 13.46 13.77 3.75 1.27
SOJ22-350 9.65 10.03 5.65 6.33 0.38 0.51 1.60 2.00 14.73 15.04 3.75 1.27
SOJ24-350 9.65 10.03 5.65 6.33 0.38 0.51 1.60 2.00 16.00 16.31 3.75 1.27
SOJ26-350 9.65 10.03 5.65 6.33 0.38 0.51 1.60 2.00 17.27 17.58 3.75 1.27
SOJ28-350 9.65 10.03 5.65 6.33 0.38 0.51 1.60 2.00 18.54 18.85 3.75 1.27
Q/ZX - 2000
51
图 50a SOJ 的元件尺寸
6.3.2 SOJ 的焊盘尺寸
SOJ 的焊盘尺寸应符合图 51a 和 51b 的规定。见图 51a 和 51b：
封装名称 Z(mm) G(mm) X(mm)
Y(mm) C(mm) D(mm) E(mm)
区域网格
（网格单元号码）
ref ref basic basic
SOJ14-300 9.40 5.00 0.60 2.20 7.20 7.62 1.27 20×22
SOJ16-300 9.40 5.00 0.60 2.20 7.20 8.89 1.27 20×24
SOJ18-300 9.40 5.00 0.60 2.20 7.20 10.16 1.27 20×26
SOJ20-300 9.40 5.00 0.60 2.20 7.20 11.43 1.27 20×28
SOJ22-300 9.40 5.00 0.60 2.20 7.20 12.70 1.27 20×32
SOJ24-300 9.40 5.00 0.60 2.20 7.20 13.97 1.27 20×34
SOJ26-300 9.40 5.00 0.60 2.20 7.20 15.24 1.27 20×36
SOJ28-300 9.40 5.00 0.60 2.20 7.20 16.51 1.27 20×38
SOJ14-350 10.60 6.20 0.60 2.20 8.40 7.62 1.27 24×22
SOJ16-350 10.60 6.20 0.60 2.20 8.40 8.89 1.27 24×24
SOJ18-350 10.60 6.20 0.60 2.20 8.40 10.16 1.27 24×26
SOJ20-350 10.60 6.20 0.60 2.20 8.40 11.43 1.27 24×28
SOJ22-350 10.60 6.20 0.60 2.20 8.40 12.70 1.27 24×32
SOJ24-350 10.60 6.20 0.60 2.20 8.40 13.97 1.27 24×34
SOJ26-350 10.60 6.20 0.60 2.20 8.40 15.24 1.27 24×36
SOJ28-350 10.60 6.20 0.60 2.20 8.40 16.51 1.27 24×38
