Q/ZX - 2000
52
图 51a SOJ 焊盘尺寸

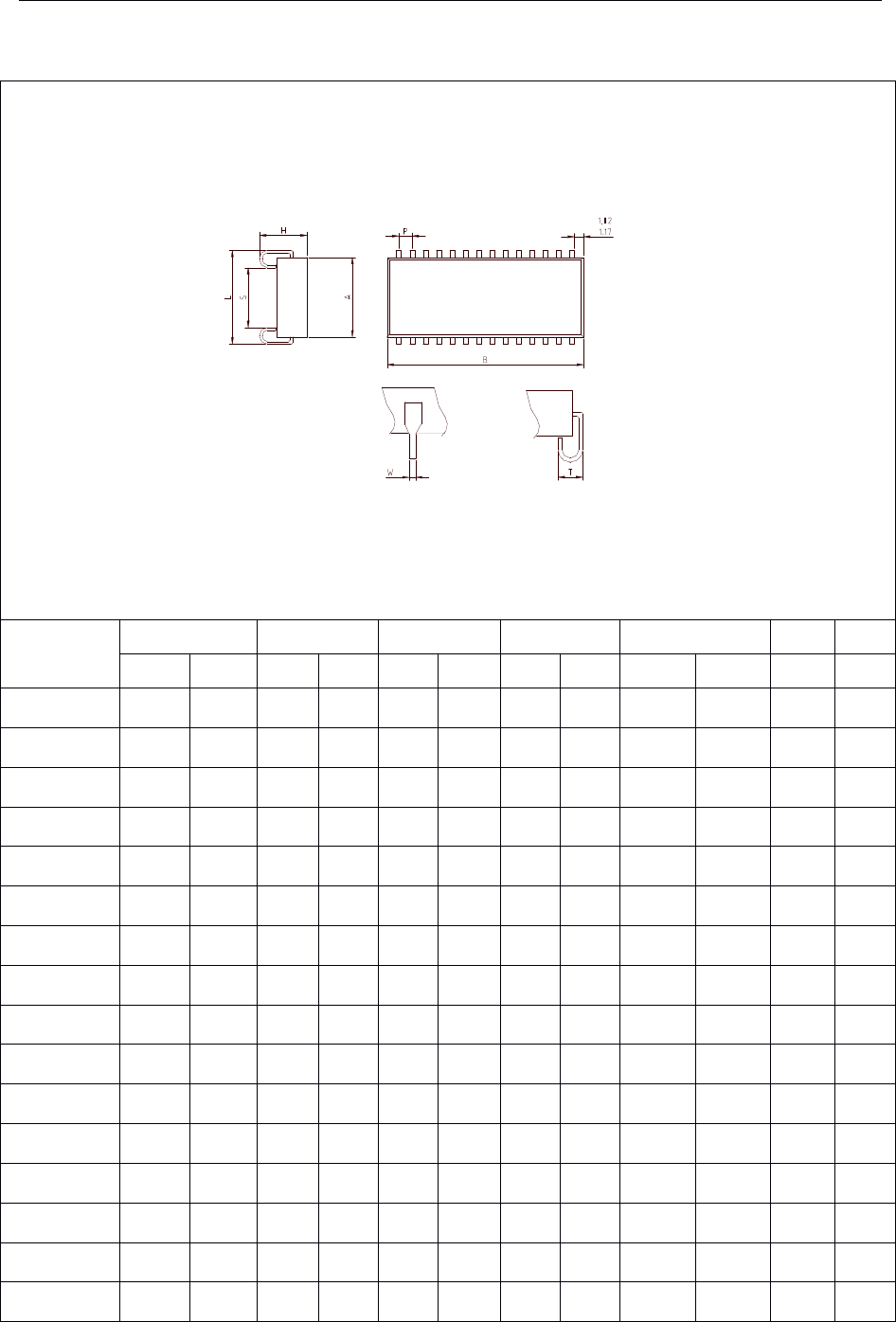

图 50b SOJ 的元件尺寸
封装名称
L(mm) S(mm) W(mm) T(mm) B(mm) H(mm) P(mm)
Min max min Max Min max min max min Max max basic
SOJ14-400 10.92 11.30 6.92 7.60 0.38 0.51 1.60 2.00 9.65 9.96 3.75 1.27
SOJ16-400 10.92 11.30 6.92 7.60 0.38 0.51 1.60 2.00 10.92 11.23 3.75 1.27
SOJ18-400 10.92 11.30 6.92 7.60 0.38 0.51 1.60 2.00 12.19 12.50 3.75 1.27
SOJ20-400 10.92 11.30 6.92 7.60 0.38 0.51 1.60 2.00 13.46 13.77 3.75 1.27
SOJ22-400 10.92 11.30 6.92 7.60 0.38 0.51 1.60 2.00 14.73 15.04 3.75 1.27
SOJ24-400 10.92 11.30 6.92 7.60 0.38 0.51 1.60 2.00 16.00 16.31 3.75 1.27
SOJ26-400 10.92 11.30 6.92 7.60 0.38 0.51 1.60 2.00 17.27 17.58 3.75 1.27
SOJ28-400 10.92 11.30 6.92 7.60 0.38 0.51 1.60 2.00 18.54 18.85 3.75 1.27
SOJ14-450 12.19 12.57 8.19 8.87 0.38 0.51 1.60 2.00 9.65 9.96 3.75 1.27
SOJ16-450 12.19 12.57 8.19 8.87 0.38 0.51 1.60 2.00 10.92 11.23 3.75 1.27
SOJ18-450 12.19 12.57 8.19 8.87 0.38 0.51 1.60 2.00 12.19 12.50 3.75 1.27
SOJ20-450 12.19 12.57 8.19 8.87 0.38 0.51 1.60 2.00 13.46 13.77 3.75 1.27
SOJ22-450 12.19 12.57 8.19 8.87 0.38 0.51 1.60 2.00 14.73 15.04 3.75 1.27
SOJ24-450 12.19 12.57 8.19 8.87 0.38 0.51 1.60 2.00 16.00 16.31 3.75 1.27
SOJ26-450 12.19 12.57 8.19 8.87 0.38 0.51 1.60 2.00 17.27 17.58 3.75 1.27
SOJ28-450 12.19 12.57 8.19 8.87 0.38 0.51 1.60 2.00 18.54 18.85 3.75 1.27
Q/ZX - 2000
53

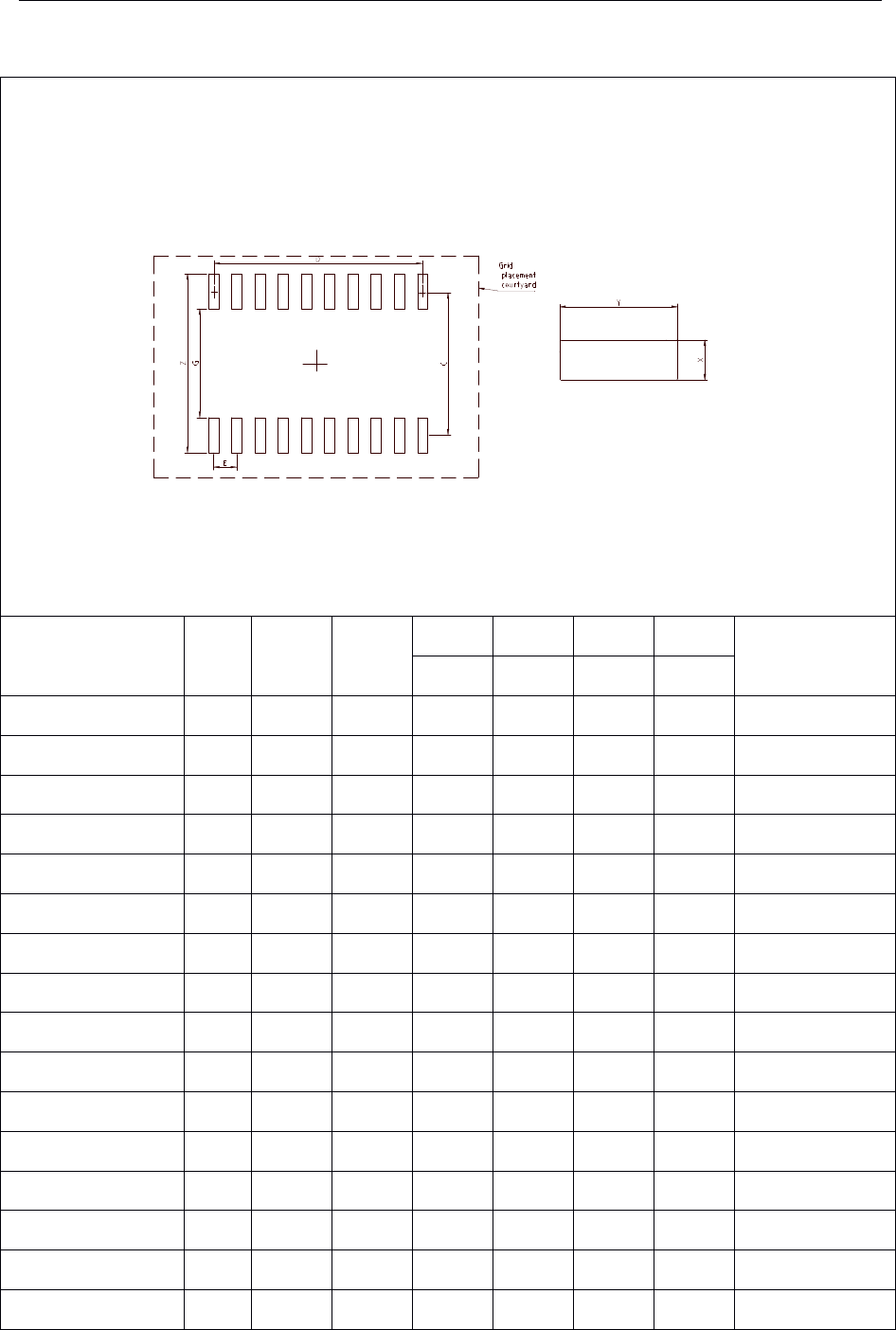

图 51b SOJ 焊盘尺寸
封装名称
Z(mm) G(mm) X(mm)
Y(mm) C(mm) D(mm) E(mm)
区域网格
（网格单元号码）
ref ref basic basic
SOJ14-400 11.80 7.40 0.60 2.20 9.60 7.62 1.27 26×22
SOJ16-400 11.80 7.40 0.60 2.20 9.60 8.89 1.27 26×24
SOJ18-400 11.80 7.40 0.60 2.20 9.60 10.16 1.27 26×26
SOJ20-400 11.80 7.40 0.60 2.20 9.60 11.43 1.27 26×28
SOJ22-400 11.80 7.40 0.60 2.20 9.60 12.70 1.27 26×32
SOJ24-400 11.80 7.40 0.60 2.20 9.60 13.97 1.27 26×34
SOJ26-400 11.80 7.40 0.60 2.20 9.60 15.24 1.27 26×36
SOJ28-400 11.80 7.40 0.60 2.20 9.60 16.51 1.27 26×38
SOJ14-450 13.20 8.80 0.60 2.20 11.00 7.62 1.27 28×22
SOJ16-450 13.20 8.80 0.60 2.20 11.00 8.89 1.27 28×24
SOJ18-450 13.20 8.80 0.60 2.20 11.00 10.16 1.27 28×26
SOJ20-450 13.20 8.80 0.60 2.20 11.00 11.43 1.27 28×28
SOJ22-450 13.20 8.80 0.60 2.20 11.00 12.70 1.27 28×32
SOJ24-450 13.20 8.80 0.60 2.20 11.00 13.97 1.27 28×34
SOJ26-450 13.20 8.80 0.60 2.20 11.00 15.24 1.27 28×36
SOJ28-450 13.20 8.80 0.60 2.20 11.00 16.51 1.27 28×38
Q/ZX - 2000
54
6.4� 四边有翼形引脚的元件
6.4.1 PQFP(Plastic Quad Flat Pack)
6.4.1.1 元件尺寸

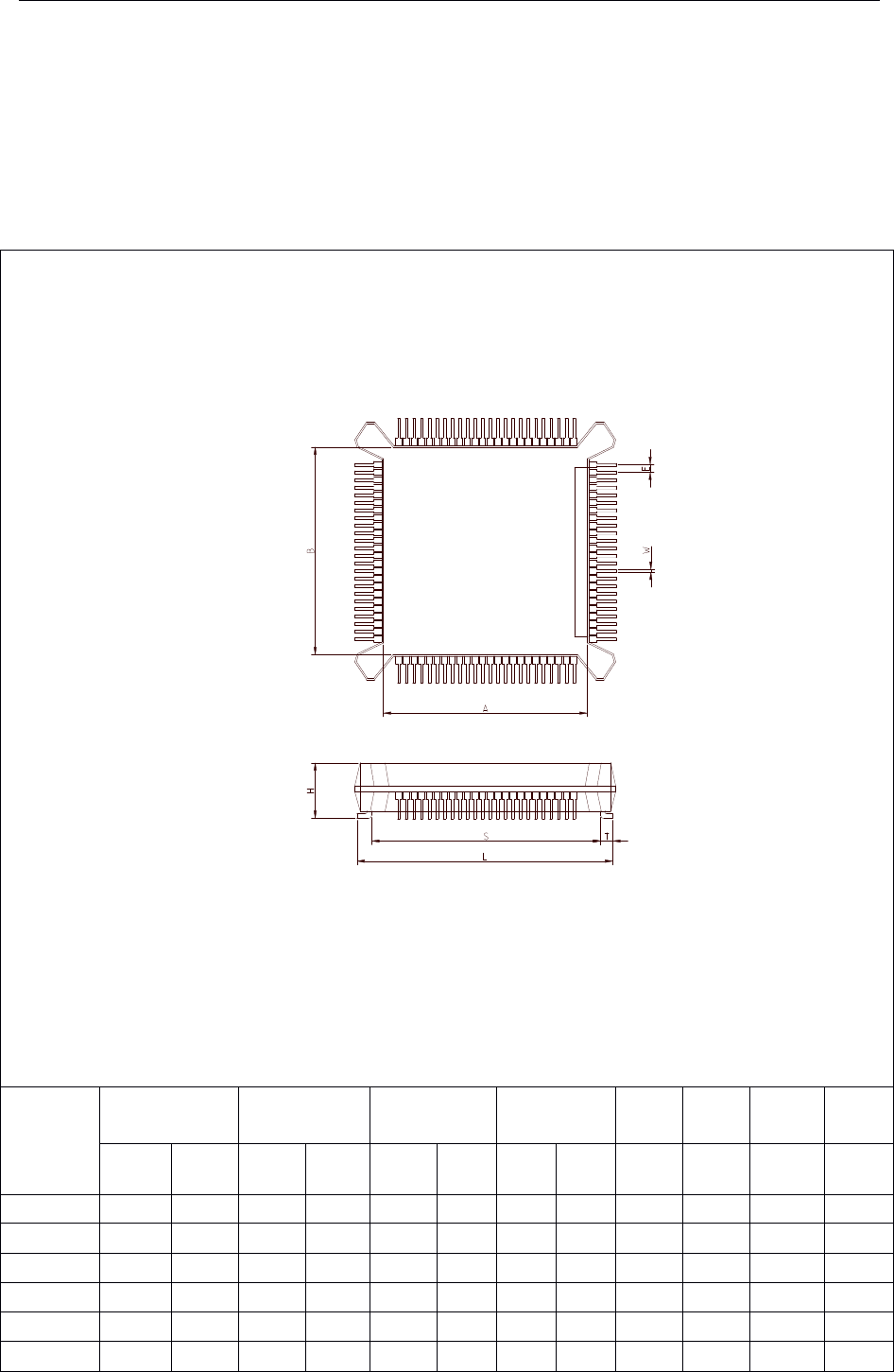

PQFP 方形元件的尺寸应符合图 52 的规定。见图 52：
封装名称
(总引脚数)
L(mm) S(mm) W(mm) T(mm)
A
(mm)
B
(mm)
E
(mm)
H (mm)
min max min max min max min max ref ref basic max
PQFP84 19.55 20.05 17.55 18.16 0.20 0.30 0.75 1.00 16.80 16.80 0.635 4.57
PQFP100 22.10 22.60 20.10 20.71 0.20 0.30 0.75 1.00 19.35 19.35 0.635 4.57
PQFP132 27.20 27.70 25.25 25.81 0.20 0.30 0.75 1.00 24.40 24.40 0.635 4.57
PQFP164 32.25 32.75 30.25 30.86 0.20 0.30 0.75 1.00 29.40 29.40 0.635 4.57
PQFP196 37.35 37.85 35.35 35.96 0.20 0.30 0.75 1.00 34.40 34.40 0.635 4.57
PQFP244 41.65 42.15 39.65 40.26 0.20 0.30 0.75 1.00 45.40 45.40 0.635 4.57
