Q/ZX - 2000
57
6.4.2 SQFP(Shrink Quad Flat Pack),方形
6.4.2.1 元件尺寸
SQFP 的尺寸应符合图 54a,54b,54c,54d 的规定。见图 54a,54b,54c,54d：

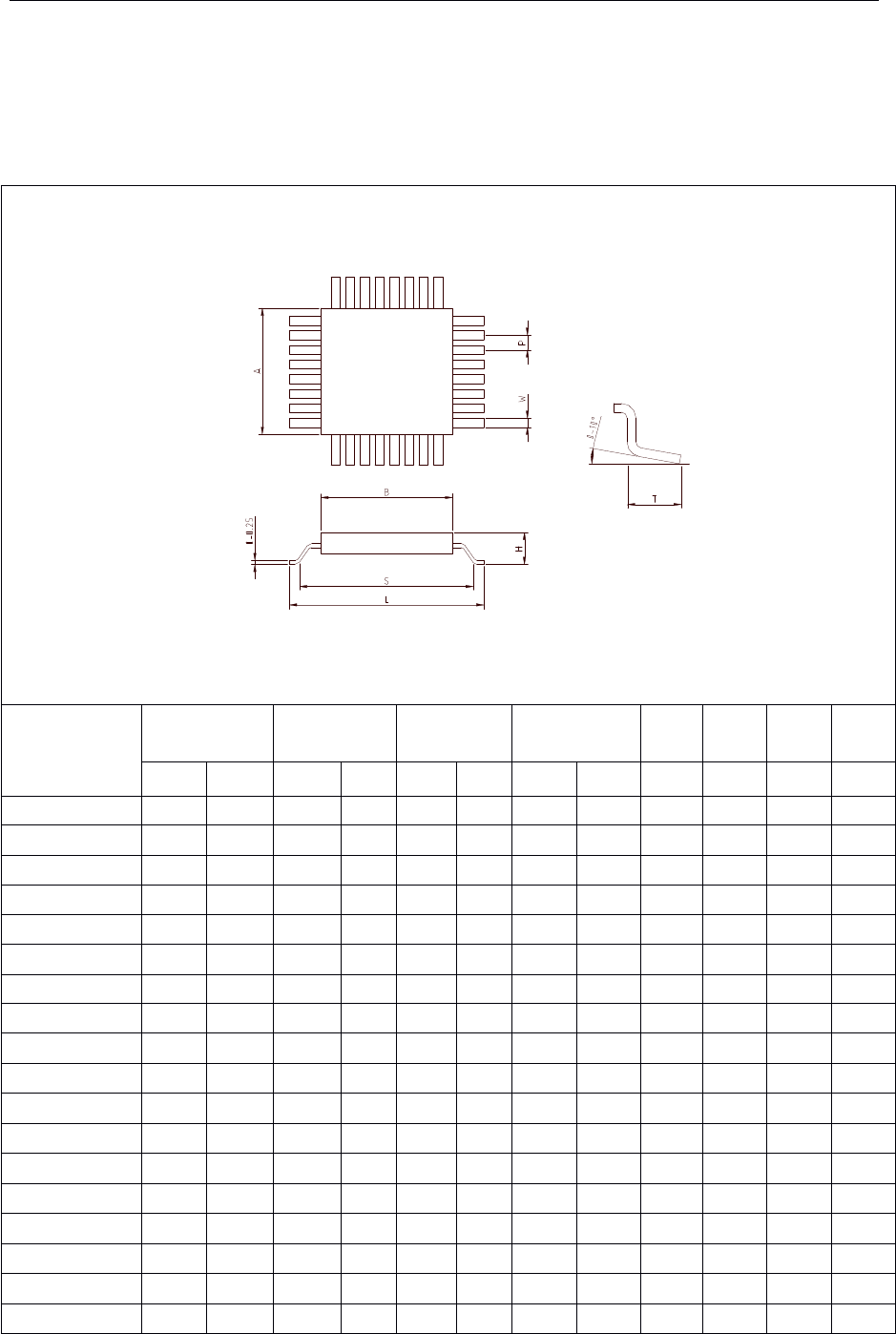

图 54a SQFP 元件的标准尺寸
封装名称
L(mm) S(mm) W(mm) T(mm)
A
(mm)
B
(mm)
P
(mm)
H (mm)
min max min max min max min max ref ref basic max
SQFP5×5-24 6.80 7.20 5.20 5.89 0.10 0.30 0.40 0.80 5.00 5.00 0.50 1.70
SQFP5×5-32 6.80 7.20 5.20 5.89 0.10 0.30 0.40 0.80 5.00 5.00 0.50 1.70
SQFP5×5-32-F 6.80 7.20 5.20 5.89 0.05 0.22 0.40 0.80 5.00 5.00 0.40 1.70
SQFP5×5-40 6.80 7.20 5.20 5.89 0.05 0.22 0.40 0.80 5.00 5.00 0.40 1.70
SQFP5×5-48 6.80 7.20 5.20 5.89 0.05 0.15 0.40 0.80 5.00 5.00 0.30 1.70
SQFP5×5-56 6.80 7.20 5.20 5.89 0.05 0.15 0.40 0.80 5.00 5.00 0.30 1.70
SQFP6×6-32 7.80 8.20 6.20 6.89 0.10 0.30 0.40 0.80 6.00 6.00 0.50 1.70
SQFP6×6-40 7.80 8.20 6.20 6.89 0.10 0.30 0.40 0.80 6.00 6.00 0.50 1.70
SQFP6×6-40-F 7.80 8.20 6.20 6.89 0.05 0.22 0.40 0.80 6.00 6.00 0.40 1.70
SQFP6×6-48 7.80 8.20 6.20 6.89 0.05 0.22 0.40 0.80 6.00 6.00 0.40 1.70
SQFP6×6-56 7.80 8.20 6.20 6.89 0.05 0.15 0.40 0.80 6.00 6.00 0.30 1.70
SQFP6×6-64 7.80 8.20 6.20 6.89 0.05 0.15 0.40 0.80 6.00 6.00 0.30 1.70
SQFP7×7-40 8.80 9.20 7.20 7.89 0.10 0.30 0.40 0.80 7.00 7.00 0.50 1.70
SQFP7×7-48 8.80 9.20 7.20 7.89 0.10 0.30 0.40 0.80 7.00 7.00 0.50 1.70
SQFP7×7-56 8.80 9.20 7.20 7.89 0.05 0.22 0.40 0.80 7.00 7.00 0.40 1.70
SQFP7×7-64 8.80 9.20 7.20 7.89 0.05 0.22 0.40 0.80 7.00 7.00 0.40 1.70
SQFP7×7-72 8.80 9.20 7.20 7.89 0.05 0.15 0.40 0.80 7.00 7.00 0.30 1.70
SQFP7×7-80 8.80 9.20 7.20 7.89 0.05 0.15 0.40 0.80 7.00 7.00 0.30 1.70
Q/ZX - 2000
58
2.2.2.2 SQFP 方形元件的焊盘尺寸
SQFP 元件的焊盘尺寸应符合图 55a,55b,55c,55d 的规定。见图 55a,55b,55c,55d：

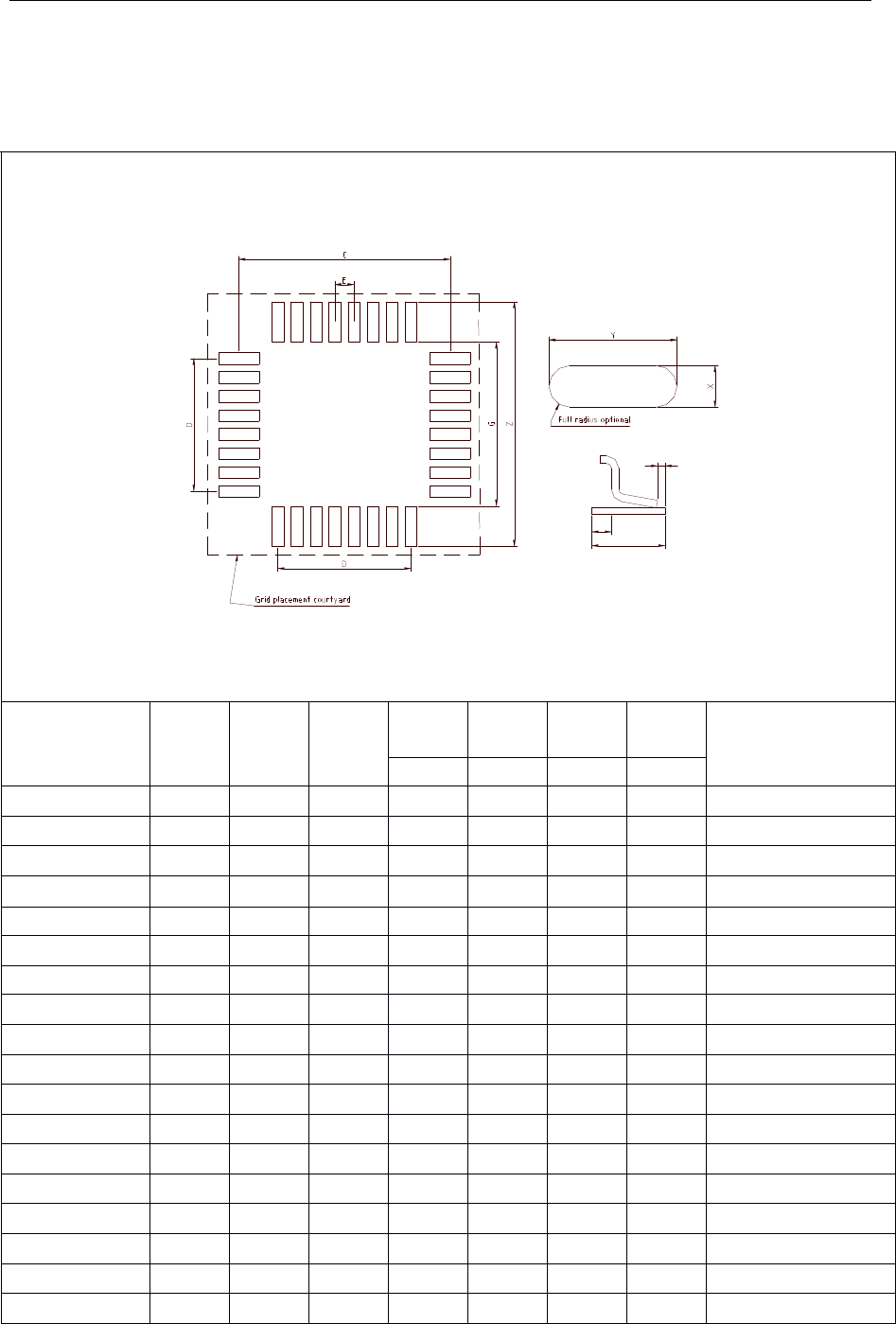

图 55a SQFP 元件的焊盘尺寸
封装名称
Z
(mm)
G
(mm)
X
(mm)
Y
(mm)
C
(mm)
D
(mm)
E
(mm)
区域网格
（网格单元号码）
ref ref ref ref
SQFP5×5-24 8.20 4.60 0.28 1.80 6.40 2.50 0.50 18×18
SQFP5×5-32 8.20 4.60 0.28 1.80 6.40 3.50 0.50 18×18
SQFP5×5-32-F 8.20 4.60 0.25 1.80 6.40 2.80 0.40 18×18
SQFP5×5-40 8.20 4.60 0.25 1.80 6.40 3.60 0.40 18×18
SQFP5×5-48 8.20 4.60 0.17 1.80 6.40 3.30 0.30 18×18
SQFP5×5-56 8.20 4.60 0.17 1.80 6.40 3.90 0.30 18×18
SQFP6×6-32 9.20 5.60 0.28 1.80 7.40 3.50 0.50 20×20
SQFP6×6-40 9.20 5.60 0.28 1.80 7.40 4.50 0.50 20×20
SQFP6×6-40-F 9.20 5.60 0.25 1.80 7.40 3.60 0.40 20×20
SQFP6×6-48 9.20 5.60 0.25 1.80 7.40 4.40 0.40 20×20
SQFP6×6-56 9.20 5.60 0.17 1.80 7.40 3.90 0.30 20×20
SQFP6×6-64 9.20 5.60 0.17 1.80 7.40 4.50 0.30 20×20
SQFP7×7-40 10.20 6.60 0.28 1.80 8.40 4.50 0.50 22×22
SQFP7×7-48 10.20 6.60 0.28 1.80 8.40 5.50 0.50 22×22
SQFP7×7-56 10.20 6.60 0.25 1.80 8.40 5.20 0.40 22×22
SQFP7×7-64 10.20 6.60 0.25 1.80 8.40 6.00 0.40 22×22
SQFP7×7-72 10.20 6.60 0.17 1.80 8.40 5.10 0.30 22×22
SQFP7×7-80 10.20 6.60 0.17 1.80 8.40 5.70 0.30 22×22
Q/ZX - 2000
59
图 54b SQFP 元件的标准尺寸
封装名称
L(mm) S(mm) W(mm) T(mm)
A
(mm)
B
(mm)
P
(mm)
H
(mm)
min max min max min max min max ref ref basic max
QFP10×10-44 12.95 13.45 10.85 11.55 0.30 0.45 0.65 0.95 10.00 10.00 0.80 2.45
QFP10×10-52 12.95 13.45 10.85 11.55 0.22 0.38 0.65 0.95 10.00 10.00 0.65 2.45
SQFP10×10-64 11.80 12.20 10.20 10.89 0.10 0.30 0.40 0.80 10.00 10.00 0.50 2.20
SQFP10×10-72 11.80 12.20 10.20 10.89 0.10 0.30 0.40 0.80 10.00 10.00 0.50 2.20
SQFP10×10-80 11.80 12.20 10.20 10.89 0.05 0.22 0.40 0.80 10.00 10.00 0.40 2.20
SQFP10×10-88 11.80 12.20 10.20 10.89 0.05 0.22 0.40 0.80 10.00 10.00 0.40 2.20
SQFP10×10-112 11.80 12.20 10.20 10.89 0.05 0.15 0.40 0.80 10.00 10.00 0.30 2.20
SQFP10×10-120 11.80 12.20 10.20 10.89 0.05 0.15 0.40 0.80 10.00 10.00 0.30 2.20
QFP12×12-48 15.00 15.50 13.00 13.64 0.30 0.45 0.65 0.95 12.00 12.00 0.80 2.45
QFP12×12-64 15.00 15.50 12.80 13.74 0.22 0.38 0.65 0.95 12.00 12.00 0.65 2.45
SQFP12×12-80 13.80 14.20 12.20 12.89 0.10 0.30 0.40 0.80 12.00 12.00 0.50 2.20
SQFP12×12-88 13.80 14.20 12.20 12.89 0.10 0.30 0.40 0.80 12.00 12.00 0.50 2.20
SQFP12×12-100 13.80 14.20 12.20 12.89 0.05 0.22 0.40 0.80 12.00 12.00 0.40 2.20
SQFP12×12-108 13.80 14.20 12.20 12.89 0.05 0.22 0.40 0.80 12.00 12.00 0.40 2.20
SQFP12×12-136 13.80 14.20 12.20 12.89 0.05 0.15 0.40 0.80 12.00 12.00 0.30 2.20
SQFP12×12-144 13.80 14.20 12.20 12.89 0.05 0.15 0.40 0.80 12.00 12.00 0.30 2.20
QFP14×14-64 16.95 17.45 14.85 15.55 0.30 0.45 0.65 0.95 14.00 14.00 0.80 2.45
QFP14×14-80 16.95 17.45 14.85 15.55 0.22 0.38 0.65 0.95 14.00 14.00 0.65 2.45
SQFP14×14-100 15.80 16.20 14.20 14.89 0.10 0.30 0.40 0.80 14.00 14.00 0.50 2.20
SQFP14×14-108 15.80 16.20 14.20 14.89 0.10 0.30 0.40 0.80 14.00 14.00 0.50 2.20
SQFP14×14-120 15.80 16.20 14.20 14.89 0.05 0.22 0.40 0.80 14.00 14.00 0.40 2.20
SQFP14×14-128 15.80 16.20 14.20 14.89 0.05 0.22 0.40 0.80 14.00 14.00 0.40 2.20
SQFP14×14-168 15.80 16.20 14.20 14.89 0.05 0.15 0.40 0.80 14.00 14.00 0.30 2.20
SQFP14×14-176 15.80 16.20 14.20 14.89 0.05 0.15 0.40 0.80 14.00 14.00 0.30 2.20
