Q/Z X - 2000 62 图 55c SQFP 方形元件的焊盘尺 寸 封装名称 Z (mm) G (mm) X (mm) Y (mm) C (mm) D (mm) E (mm) 区域网格 （网格单元号 码） ref ref ref b asic SQFP20×20-144 23.20 19.60 0.28 1.80 21.40 17.50 0 .50 48×48 SQFP20×20-152 23.20 19.60 0.28 1.8…
Q/ZX - 2000
61

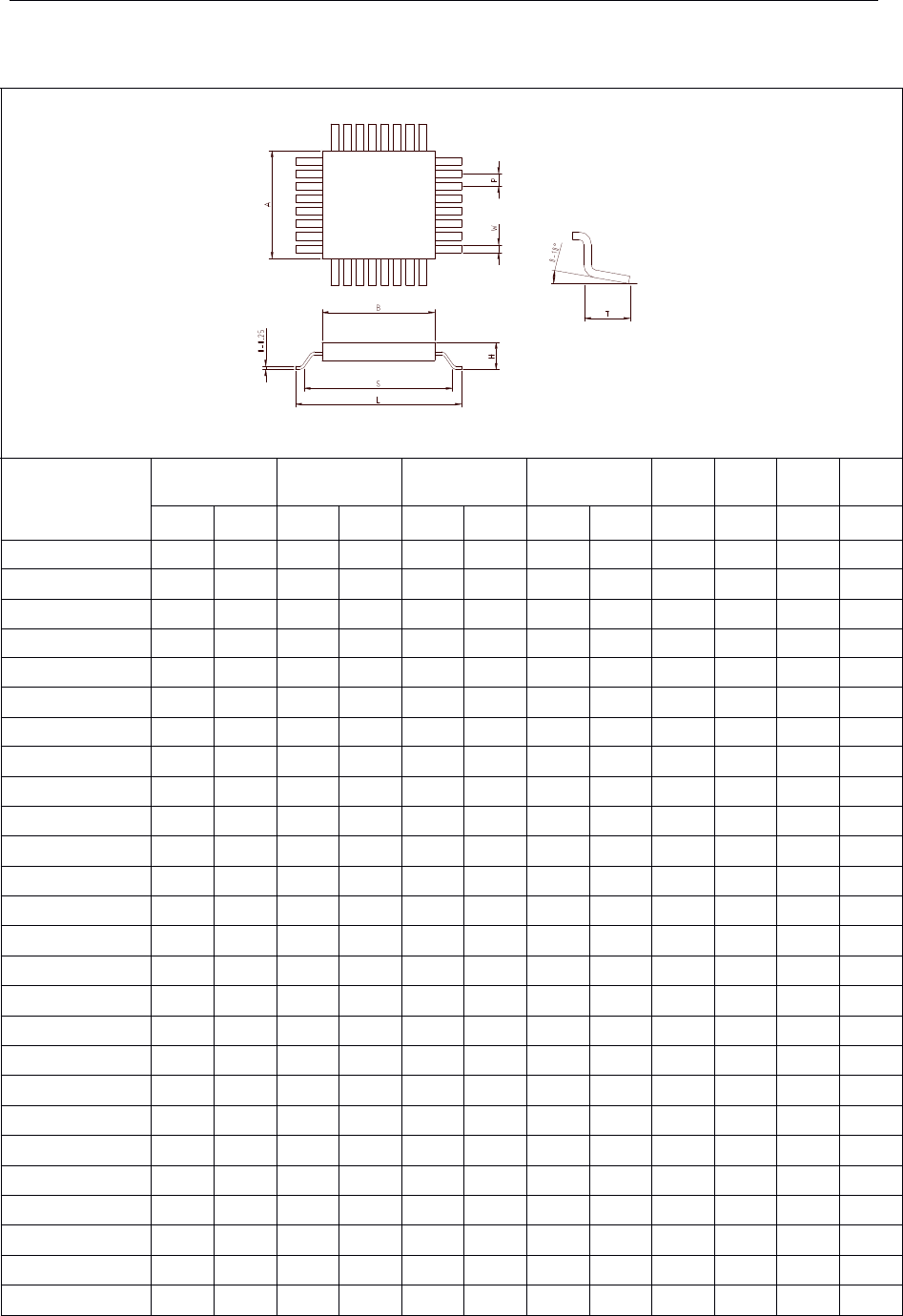

图 54c SQFP 元件的标准尺寸
封装名称
L(mm) S(mm) W(mm) T(mm)
A
(mm)
B
(mm)
P
(mm)
H (mm)
min max min max min max min max ref ref basic max
SQFP20×20-144 21.80 22.20 20.20 20.89 0.10 0.30 0.40 0.80 20.00 20.00 0.50 2.70
SQFP20×20-152 21.80 22.20 20.20 20.89 0.10 0.30 0.40 0.80 20.00 20.00 0.50 2.70
SQFP20×20-184 21.80 22.20 20.20 20.89 0.05 0.22 0.40 0.80 20.00 20.00 0.40 2.70
SQFP20×20-192 21.80 22.20 20.20 20.89 0.05 0.22 0.40 0.80 20.00 20.00 0.40 2.70
SQFP20×20-248 21.80 22.20 20.20 20.89 0.05 0.15 0.40 0.80 20.00 20.00 0.30 2.70
SQFP20×20-256 21.80 22.20 20.20 20.89 0.05 0.15 0.40 0.80 20.00 20.00 0.30 2.70
SQFP24×24-176 25.80 26.20 24.20 24.89 0.10 0.30 0.40 0.80 24.00 24.00 0.50 3.20
SQFP24×24-184 25.80 26.20 24.20 24.89 0.10 0.30 0.40 0.80 24.00 24.00 0.50 3.20
SQFP24×24-224 25.80 26.20 24.20 24.89 0.05 0.22 0.40 0.80 24.00 24.00 0.40 3.20
SQFP24×24-232 25.80 26.20 24.20 24.89 0.05 0.22 0.40 0.80 24.00 24.00 0.40 3.20
SQFP24×24-296 25.80 26.20 24.20 24.89 0.05 0.15 0.40 0.80 24.00 24.00 0.30 3.20
SQFP24×24-304 25.80 26.20 24.20 24.89 0.05 0.15 0.40 0.80 24.00 24.00 0.30 3.20
QFP28×28-120 30.95 31.45 28.85 29.55 0.30 0.45 0.65 0.95 28.00 28.00 0.80 3.75
QFP28×28-128 30.95 31.45 28.85 29.55 0.30 0.45 0.65 0.95 28.00 28.00 0.80 3.75
QFP28×28-144 30.95 31.45 28.85 29.55 0.22 0.38 0.65 0.95 28.00 28.00 0.65 3.75
QFP28×28-160 30.95 31.45 28.85 29.55 0.22 0.38 0.65 0.95 28.00 28.00 0.65 3.75
SQFP28×28-208 29.80 30.60 28.20 28.89 0.10 0.30 0.40 0.80 28.00 28.00 0.50 3.75
SQFP28×28-216 29.80
30.60
28.20 28.89 0.10 0.30 0.40 0.80 28.00 28.00 0.50 3.75
SQFP28×28-264 29.80
30.60
28.20 28.89 0.05 0.22 0.40 0.80 28.00 28.00 0.40 3.75
SQFP28×28-272 29.80
30.60
28.20 28.89 0.05 0.22 0.40 0.80 28.00 28.00 0.40 3.75
SQFP28×28-352 29.80
30.60
28.20 28.89 0.05 0.15 0.40 0.80 28.00 28.00 0.30 3.75
SQFP28×28-360 29.80
30.60
28.20 28.89 0.05 0.15 0.40 0.80 28.00 28.00 0.30 3.75
Q/ZX - 2000
62

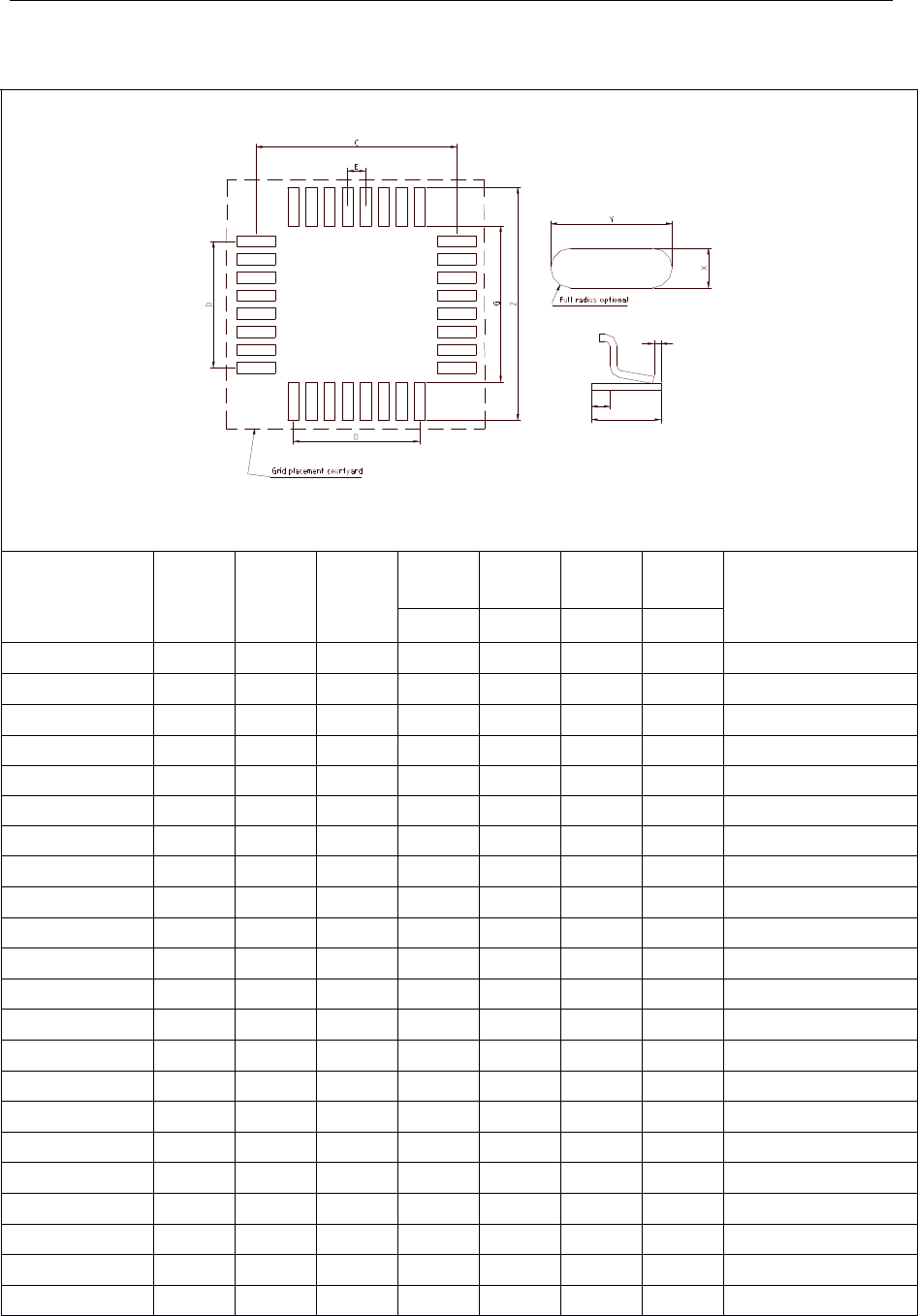

图 55c SQFP 方形元件的焊盘尺寸
封装名称
Z
(mm)
G
(mm)
X
(mm)
Y
(mm)
C
(mm)
D
(mm)
E
(mm)
区域网格
（网格单元号码）
ref ref ref basic
SQFP20×20-144 23.20 19.60 0.28 1.80 21.40 17.50 0.50 48×48
SQFP20×20-152 23.20 19.60 0.28 1.80 21.40 18.50 0.50 48×48
SQFP20×20-184 23.20 19.60 0.25 1.80 21.40 18.00 0.40 48×48
SQFP20×20-192 23.20 19.60 0.25 1.80 21.40 18.80 0.40 48×48
SQFP20×20-248 23.20 19.60 0.17 1.80 21.40 18.30 0.30 48×48
SQFP20×20-256 23.20 19.60 0.17 1.80 21.40 18.90 0.30 48×48
SQFP24×24-176 27.20 23.60 0.28 1.80 25.40 21.50 0.50 56×56
SQFP24×24-184 27.20 23.60 0.28 1.80 25.40 22.50 0.50 56×56
SQFP24×24-224 27.20 23.60 0.25 1.80 25.40 22.00 0.40 56×56
SQFP24×24-232 27.20 23.60 0.25 1.80 25.40 22.80 0.40 56×56
SQFP24×24-296 27.20 23.60 0.17 1.80 25.40 21.90 0.30 56×56
SQFP24×24-304 27.20 23.60 0.17 1.80 25.40 22.50 0.30 56×56
QFP28×28-120 32.20 28.20 0.50 2.00 30.20 23.20 0.80 66×66
QFP28×28-128 32.20 28.20 0.50 2.00 30.20 24.80 0.80 66×66
QFP28×28-144 32.20 28.20 0.40 2.00 30.20 22.75 0.65 66×66
QFP28×28-160 32.20 28.20 0.40 2.00 30.20 25.35 0.65 66×66
SQFP28×28-208 31.20 27.60 0.28
1.80
29.40 25.50 0.50 64×64
SQFP28×28-216
31.20
27.60 0.28
1.80 29.40
26.50 0.50 64×64
SQFP28×28-264
31.20
27.60 0.25
1.80 29.40
26.00 0.40 64×64
SQFP28×28-272
31.20
27.60 0.25
1.80 29.40
26.80 0.40 64×64
SQFP28×28-352
31.20
27.60 0.17
1.80 29.40
26.10 0.30 64×64
SQFP28×28-360
31.20
27.60 0.17
1.80 29.40
26.70 0.30 64×64
Q/ZX - 2000
63

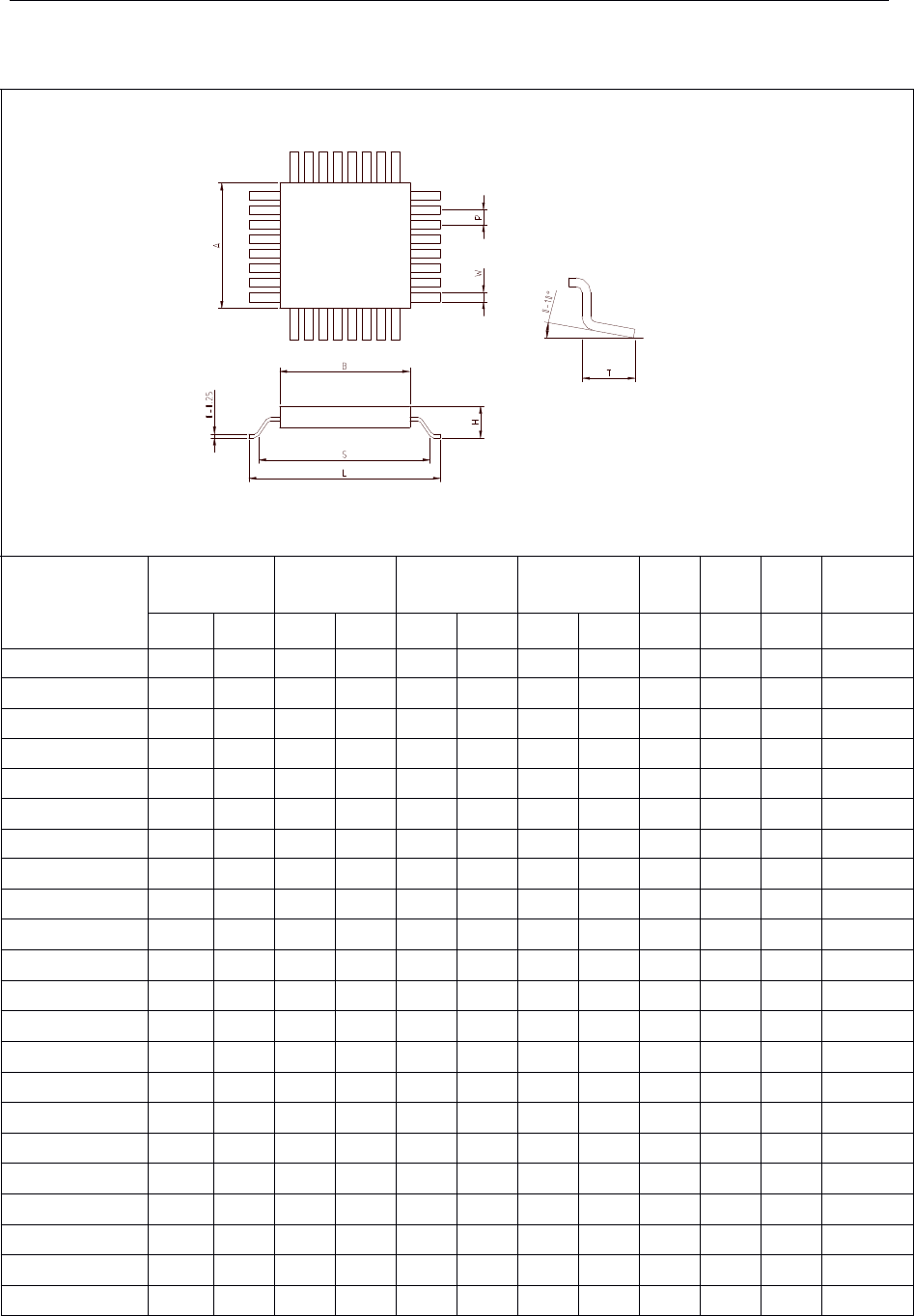

图 54d SQFP 元件的标准尺寸
封装名称
L(mm) S(mm) W(mm) T(mm)
A
(mm)
B
(mm)
P
(mm)
H (mm)
min max min max min max min max ref ref basic max
QFP32×32-184 34.95 35.45 32.85 33.55 0.22 0.38 0.65 0.95 32.00 32.00 0.65 4.20
SQFP32×32-240 33.80 34.20 32.20 32.89 0.10 0.30 0.40 0.80 32.00 32.00 0.50 4.20
SQFP32×32-248 33.80 34.20 32.20 32.89 0.10 0.30 0.40 0.80 32.00 32.00 0.50 4.20
SQFP32×32-304 33.80 34.20 32.20 32.89 0.05 0.22 0.40 0.80 32.00 32.00 0.40 4.20
SQFP32×32-312 33.80 34.20 32.20 32.89 0.05 0.22 0.40 0.80 32.00 32.00 0.40 4.20
SQFP32×32-400 33.80 34.20 32.20 32.89 0.05 0.15 0.40 0.80 32.00 32.00 0.30 4.20
SQFP32×32-408 33.80 34.20 32.20 32.89 0.05 0.15 0.40 0.80 32.00 32.00 0.30 4.20
SQFP36×36-272 37.80 38.20 36.20 36.89 0.10 0.30 0.40 0.80 36.00 36.00 0.50 4.20
SQFP36×36-280 37.80 38.20 36.20 36.89 0.10 0.30 0.40 0.80 36.00 36.00 0.50 4.20
SQFP36×36-344 37.80 38.20 36.20 36.89 0.05 0.22 0.40 0.80 36.00 36.00 0.40 4.20
SQFP36×36-352 37.80 38.20 36.20 36.89 0.05 0.22 0.40 0.80 36.00 36.00 0.40 4.20
SQFP36×36-456 37.80 38.20 36.20 36.89 0.05 0.15 0.40 0.80 36.00 36.00 0.30 4.20
SQFP36×36-464 37.80 38.20 36.20 36.89 0.05 0.15 0.40 0.80 36.00 36.00 0.30 4.20
QFP40×40-232 42.95 43.45 40.85 41.55 0.22 0.38 0.65 0.95 40.00 40.00 0.65 4.20
SQFP40×40-304 41.80 42.20 40.20 40.89 0.10 0.30 0.40 0.80 40.00 40.00 0.50 4.20
SQFP40×40-312 41.80 42.20 40.20 40.89 0.10 0.30 0.40 0.80 40.00 40.00 0.50 4.20
SQFP40×40-384 41.80 42.20 40.20 40.89 0.05 0.22 0.40 0.80 40.00 40.00 0.40 4.20
SQFP40×40-392 41.80 42.20 40.20 40.89 0.05 0.22 0.40 0.80 40.00 40.00 0.40 4.20
SQFP40×40-512 41.80 42.20 40.20 40.89 0.05 0.15 0.40 0.80 40.00 40.00 0.30 4.20
SQFP40×40-520 41.80 42.20 40.20 40.89 0.05 0.15 0.40 0.80 40.00 40.00 0.30 4.20
SQFP44×44-336 45.80 46.20 44.20 44.89 0.10 0.30 0.40 0.80 44.00 44.00 0.50 4.20
SQFP44×44-344 45.80 46.20 44.20 44.89 0.10 0.30 0.40 0.80 44.00 44.00 0.50 4.20
SQFP44×44-424 45.80 46.20 44.20 44.89 0.05 0.22 0.40 0.80 44.00 44.00 0.40 4.20
SQFP44×44-432 45.80 46.20 44.20 44.89 0.05 0.22 0.40 0.80 44.00 44.00 0.40 4.20
SQFP44×44-568 45.80 46.20 44.20 44.89 0.05 0.15 0.40 0.80 44.00 44.00 0.30 4.20
SQFP44×44-576 45.80 46.20 44.20 44.89 0.05 0.15 0.40 0.80 44.00 44.00 0.30 4.20
