Q/Z X - 2000 65 6.4.3 SQFP 矩形 6.4.3.1 元件尺寸 矩形 SQFP 元件的尺寸应 符合图 56a,56b 的规定。见图 56a,56b： 图 56a 矩形 SQFP 元件的标准尺 寸 封装名称 L(mm) S1(mm) L2(mm) S2(mm) W(mm) T(mm) P (mm) H (mm) A (mm) B (mm) 短 向 引 脚 数 长 向 引 脚 数 min Max min max min…

100%1 / 98
Q/ZX - 2000
64

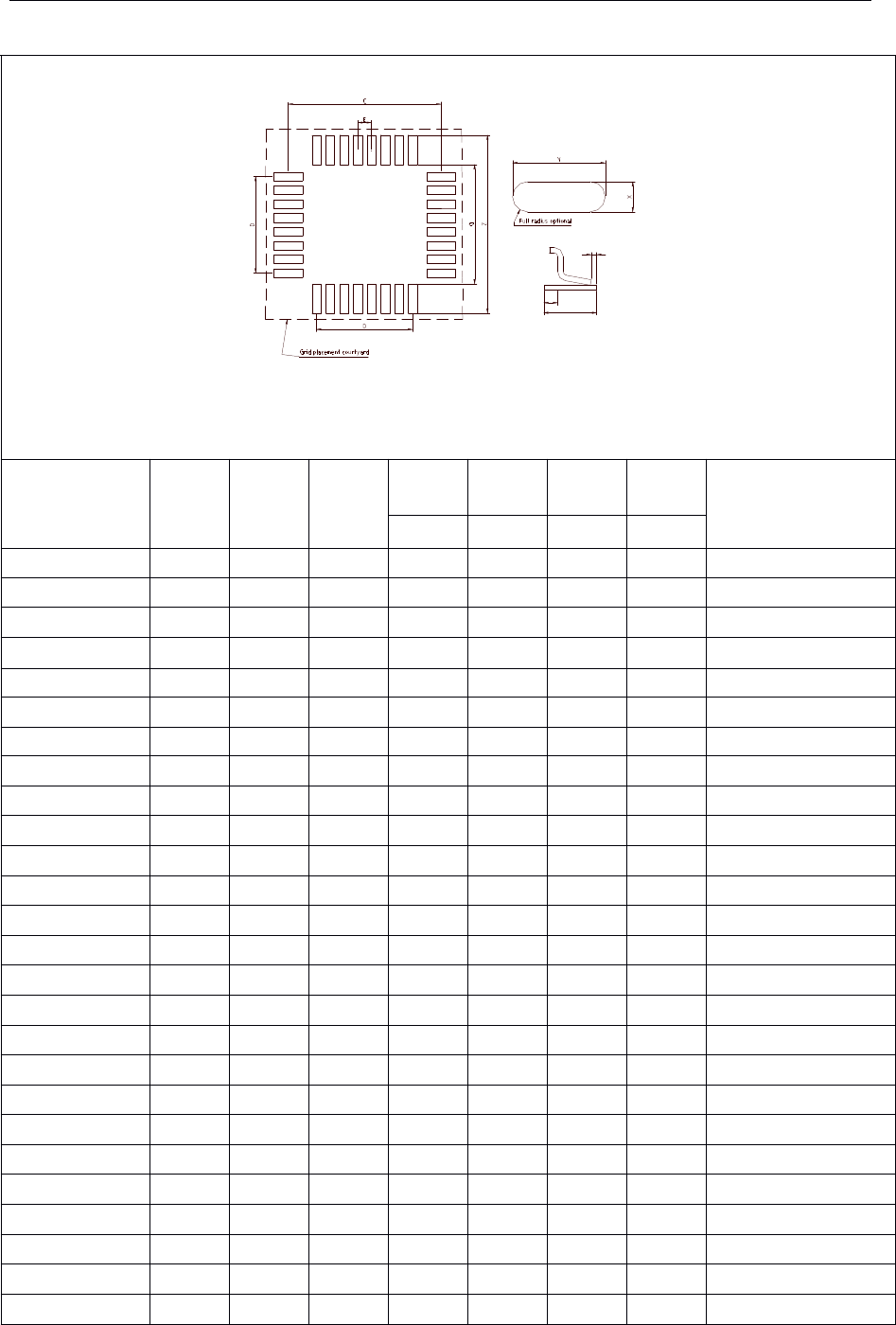

图 55d SQFP 元件的焊盘尺寸
封装名称
Z
(mm)
G
(mm)
X
(mm)
Y
(mm)
C
(mm)
D
(mm)
E
(mm)
区域网格
（网格单元号码）
ref ref ref ref
QFP32×32-184 36.20 32.20 0.40 2.00 34.20 29.25 0.65 74×74
SQFP32×32-240 35.20 31.60 0.28 1.80 33.40 29.50 0.50 72×72
SQFP32×32-248 35.20 31.60 0.28 1.80 33.40 30.50 0.50 72×72
SQFP32×32-304 35.20 31.60 0.25 1.60 33.40 30.00 0.40 72×72
SQFP32×32-312 35.20 31.60 0.25 1.60 33.40 30.80 0.40 72×72
SQFP32×32-400 35.20 31.60 0.17 1.60 33.40 29.70 0.30 72×72
SQFP32×32-408 35.20 35.60 0.17 1.60 33.40 30.30 0.30 72×72
SQFP36×36-272 39.20 35.60 0.28 1.80 37.40 33.50 0.50 80×80
SQFP36×36-280 39.20 35.60 0.28 1.80 37.40 34.50 0.50 80×80
SQFP36×36-344 39.20 35.60 0.25 1.60 37.40 34.00 0.40 80×80
SQFP36×36-352 39.20 35.60 0.25 1.60 37.40 34.80 0.40 80×80
SQFP36×36-456 39.20 35.60 0.17 1.60 37.40 33.90 0.30 80×80
SQFP36×36-464 39.20 35.60 0.17 1.60 37.40 34.50 0.30 80×80
QFP40×40-232 43.80 40.20 0.40 1.80 42.00 37.05 0.65 90×90
SQFP40×40-304 43.20 39.60 0.28 1.80 41.40 37.50 0.50 88×88
SQFP40×40-312 43.20 39.60 0.28 1.80 41.40 38.50 0.50 88×88
SQFP40×40-384 43.20 39.60 0.25 1.60 41.40 38.00 0.40 88×88
SQFP40×40-392 43.20 39.60 0.25 1.60 41.40 38.80 0.40 88×88
SQFP40×40-512 43.20 39.60 0.17 1.60 41.40 38.10 0.30 88×88
SQFP40×40-520 43.20 39.60 0.17 1.60 41.40 38.70 0.30 88×88
SQFP44×44-336 47.20 43.60 0.28 1.80 45.40 41.50 0.50 96×96
SQFP44×44-344 47.20 43.60 0.28 1.80 45.40 42.50 0.50 96×96
SQFP44×44-424 47.20 43.60 0.25 1.60 45.40 42.00 0.40 96×96
SQFP44×44-432 47.20 43.60 0.25 1.60 45.40 42.80 0.40 96×96
SQFP44×44-568 47.20 43.60 0.17 1.60 45.40 42.30 0.30 96×96
SQFP44×44-576 47.20 43.60 0.17 1.60 45.40 42.90 0.30 96×96
Q/ZX - 2000
65
6.4.3 SQFP 矩形
6.4.3.1 元件尺寸
矩形 SQFP 元件的尺寸应符合图 56a,56b 的规定。见图 56a,56b：

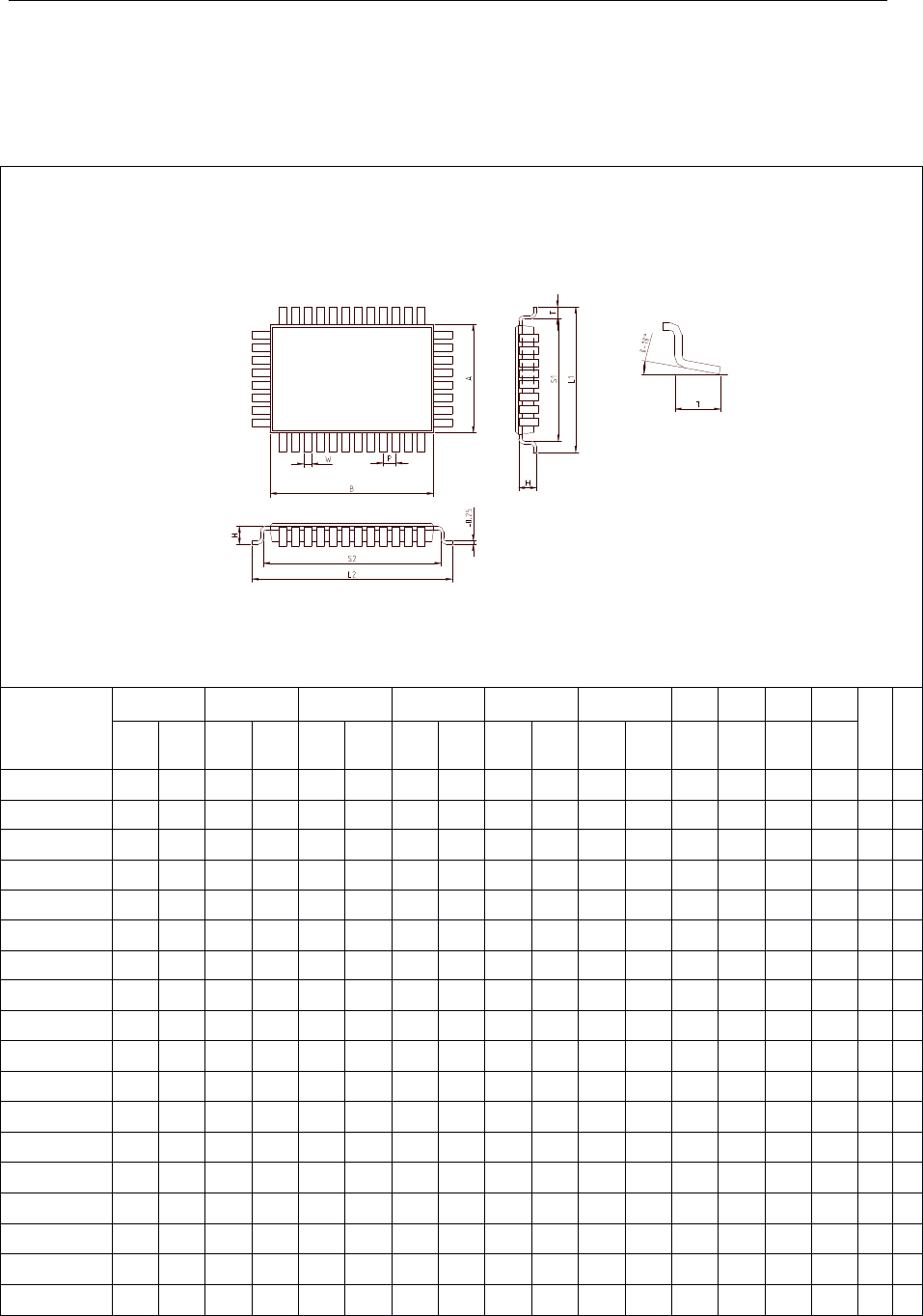

图 56a 矩形 SQFP 元件的标准尺寸
封装名称
L(mm) S1(mm) L2(mm) S2(mm) W(mm) T(mm)
P
(mm)
H
(mm)
A (mm)
B
(mm)
短
向
引
脚
数
长
向
引
脚
数
min Max min max min max min max min max min max basic max ref ref
SQFP5×7-32
6.80 7.20 5.20 5.89 8.80 9.20 7.20 7.89 0.10 0.30 0.40 0.80 0.50 1.70 5.00 7.00 6 10
SQFP5×7-40 6.80 7.20 5.20 5.89 8.80 9.20 7.20 7.89 0.10 0.30 0.40 0.80 0.50 1.70 5.00 7.00 8 12
SQFP5×7-44
6.80 7.20 5.20 5.89 8.80 9.20 7.20 7.89 0.05 0.22 0.40 0.80 0.40 1.70 5.00 7.00 8 14
SQFP5×7-52
6.80 7.20 5.20 5.89 8.80 9.20 7.20 7.89 0.05 0.22 0.40 0.80 0.40 1.70 5.00 7.00 10 16
SQFP5×7-60 6.80 7.20 5.20 5.89 8.80 9.20 7.20 7.89 0.05 0.15 0.40 0.80 0.30 1.70 5.00 7.00 12 18
SQFP5×7-68
6.80 7.20 5.20 5.89 8.80 9.20 7.20 7.89 0.05 0.15 0.40 0.80 0.30 1.70 7.00 10.00 14 20
SQFP7×10-52
8.80
9.20 7.20
7.89 11.80 12.20 10.20 10.89 0.10 0.30 0.40 0.80 0.50 2.20 7.00 10.00 10 16
SQFP7×10-60
8.80
9.20 7.20
7.89 11.80 12.20 10.20 10.89 0.10 0.30 0.40 0.80 0.50 2.20 7.00 10.00 12 18
SQFP7×10-68
8.80
9.20 7.20
7.89 11.80 12.20 10.20 10.89 0.05 0.22 0.40 0.80 0.40 2.20 7.00 10.00 14 20
SQFP7×10-76
8.80
9.20 7.20
7.89 11.80 12.20 10.20 10.89 0.05 0.22 0.40 0.80 0.40 2.20 7.00 10.00 16 22
SQFP7×10-92
8.80
9.20 7.20
7.89 11.80 12.20 10.20 10.89 0.05 0.15 0.40 0.80 0.30 2.20 7.00 10.00 18 28
SQFP7×10-100
8.80
9.20 7.20
7.89 11.80 12.20 10.20 10.89 0.05 0.15 0.40 0.80 0.30 2.20 7.00 10.00 20 30
SQFP10×14-80
11.80
12.20 10.20
10.89 15.80 16.20 14.20 14.89 0.10 0.30 0.40 0.80 0.50 2.20 10.00 14.00 16 24
SQFP10×14-88
11.80
12.20 10.20
10.89 15.80 16.20 14.20 14.89 0.10 0.30 0.40 0.80 0.50 2.20 10.00 14.00 18 26
SQFP10×14-100
11.80 12.20 10.20 10.89 15.80 16.20 14.20 14.89 0.05 0.22 0.40 0.80 0.40 2.20 10.00 14.00 20 30
SQFP10×14-108
11.80
12.20 10.20
10.89 15.80 16.20 14.20 14.89 0.05 0.22 0.40 0.80 0.40 2.20 10.00 14.00 22 32
SQFP10×14-140
11.80
12.20 10.20
10.89 15.80 16.20 14.20 14.89 0.05 0.15 0.40 0.80 0.30 2.20 10.00 14.00 28 42
SQFP10×14-148
11.80
12.20 10.20
10.89 15.80 16.20 14.20 14.89 0.05 0.15 0.40 0.80 0.30 2.20 10.00 14.00 30 44
Q/ZX - 2000
66
6.4.3.2 矩形 SQFP 元件的焊盘尺寸
矩形 SQFP 元件的焊盘尺寸应符合图 57a,57b 的规定。见图 57a,57b：

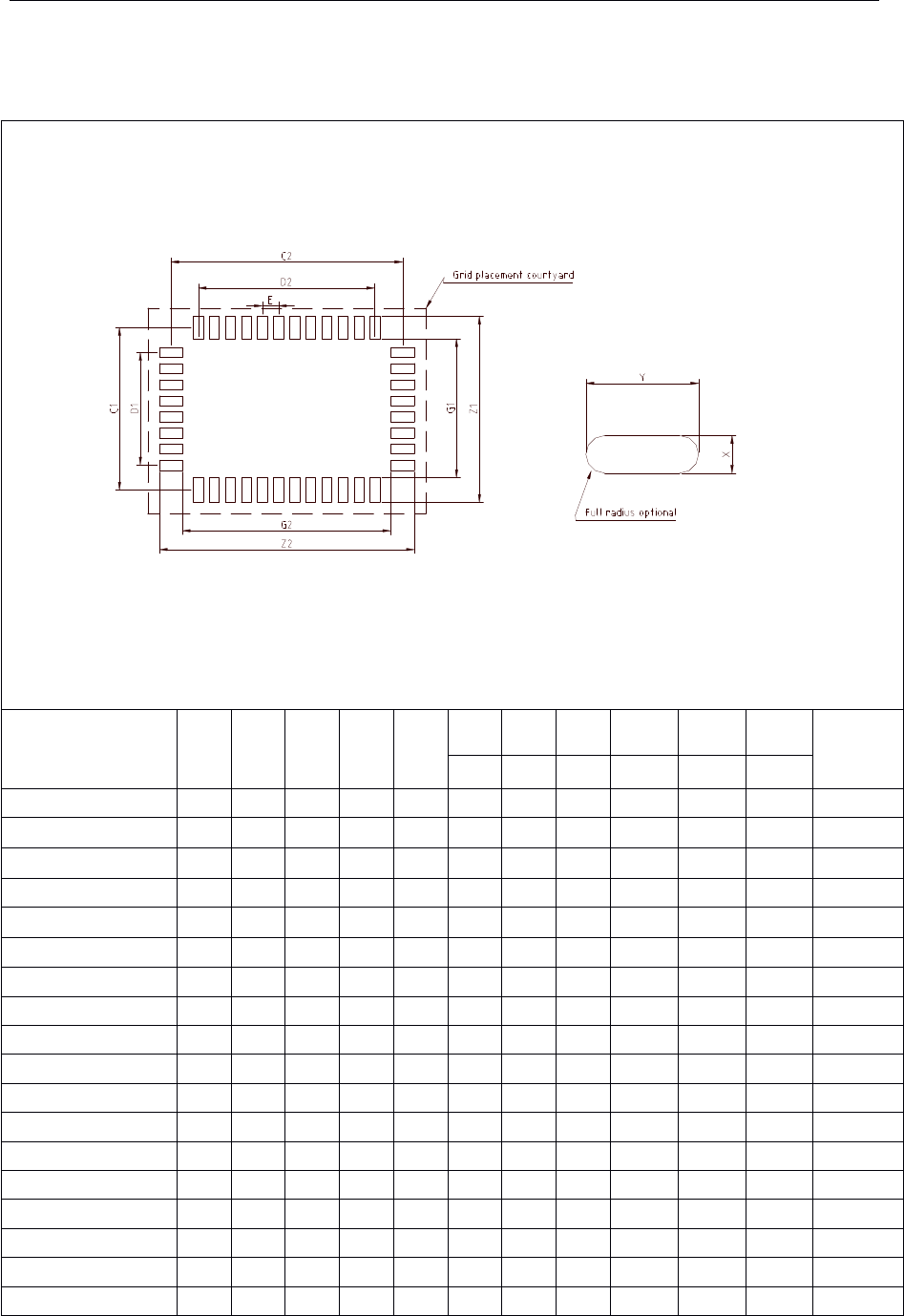

图 57a SQFP 矩形元件的焊盘尺寸
封装名称
Z1
(mm)
G1
(mm)
Z2
(mm)
G2
(mm)
X
(mm)
Y
(mm)
C1
(mm)
D1
(mm)
C2
(mm)
D2
(mm)
E
(mm)
区域网格
（网格单元号
码）
ref ref ref ref ref ref
SQFP5×7-32 8.20 4.60 10.20 6.60 0.28 1.80 6.40 2.50 8.40 4.50 0.50 18×22
SQFP5×7-40 8.20 4.60 10.20 6.60 0.28 1.80 6.40 3.50 8.40 5.50 0.50 18×22
SQFP5×7-44 8.20 4.60 10.20 6.60 0.25 1.60 6.40 2.80 8.40 5.20 0.40 18×22
SQFP5×7-52 8.20 4.60 10.20 6.60 0.25 1.60 6.40 3.60 8.40 6.00 0.40 18×22
SQFP5×7-60 8.20 4.60 10.20 6.60 0.17 1.60 6.40 3.30 8.40 5.10 0.30 18×22
SQFP5×7-68 8.20 4.60 10.20 6.60 0.17 1.60 6.40 3.90 8.40 5.70 0.30 18×22
SQFP7×10-52 10.20 6.60 13.20 9.60 0.28 1.80 8.40 4.50 11.40 7.50 0.50 22×28
SQFP7×10-60 10.20 6.60 13.20 9.60 0.28 1.80 8.40 5.50 11.40 8.50 0.50 22×28
SQFP7×10-68 10.20 6.60 13.20 9.60 0.25 1.60 8.40 5.20 11.40 7.60 0.40 22×28
SQFP7×10-76 10.20 6.60 13.20 9.60 0.25 1.60 8.40 6.00 11.40 8.40 0.40 22×28
SQFP7×10-92 10.20 6.60 13.20 9.60 0.17 1.60 8.40 5.10 11.40 8.10 0.30 22×28
SQFP7×10-100 10.20 6.60 13.20 9.60 0.17 1.60 8.40 5.70 11.40 8.70 0.30 22×28
SQFP10×14-80 13.20 9.60 17.20 13.60 0.28 1.80 11.40 7.50 15.40 11.50 0.50 28×36
SQFP10×14-88 13.20 9.60 17.20 13.60 0.28 1.80 11.40 8.50 15.40 12.50 0.50 28×36
SQFP10×14-100 13.20 9.60 17.20 13.60 0.25 1.60 11.40 7.60 15.40 11.60 0.40 28×36
SQFP10×14-108 13.20 9.60 17.20 13.60 0.25 1.60 11.40 8.40 15.40 12.40 0.40 28×36
SQFP10×14-140 13.20 9.60 17.20 13.60 0.17 1.60 11.40 8.10 15.40 12.30 0.30 28×36
SQFP10×14-148 13.20 9.60 17.20 13.60 0.17 1.60 11.40 8.70 15.40 12.90 0.30 28×36
