Q/Z X - 2000 66 6.4.3.2 矩形 SQFP 元件的焊盘尺 寸 矩形 SQFP 元件的焊盘尺 寸应符合图 57a,57b 的规定。见图 57a,57b： 图 57a SQFP 矩形元件的焊 盘尺寸 封装名称 Z1 (mm) G1 (mm) Z 2 (mm) G2 (mm) X (mm) Y (mm) C1 (mm) D1 (mm) C2 (mm) D2 (mm) E (mm) 区域网格 （网格单元号 码） ref re…

100%1 / 98
Q/ZX - 2000
65
6.4.3 SQFP 矩形
6.4.3.1 元件尺寸

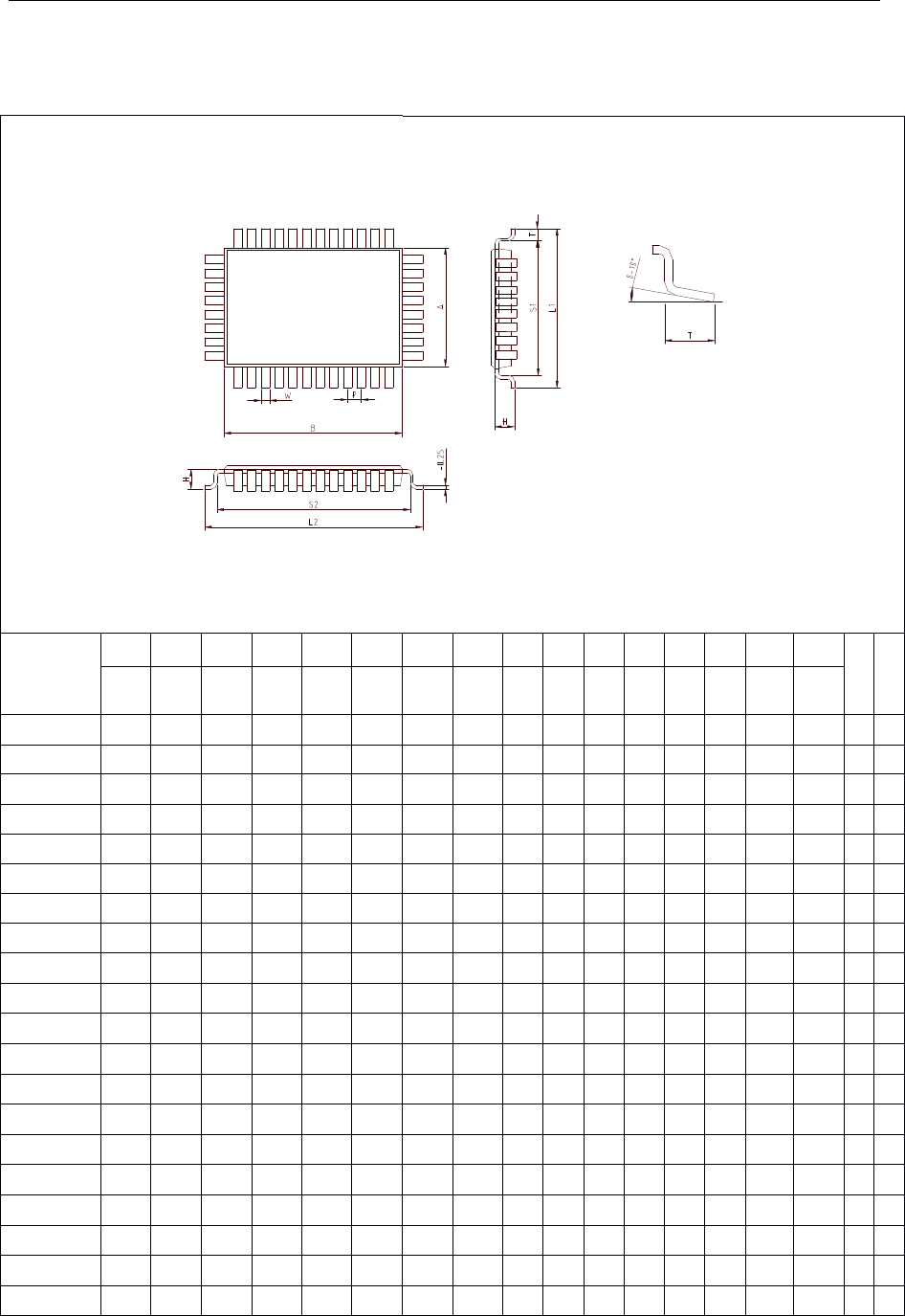

矩形 SQFP 元件的尺寸应符合图 56a,56b 的规定。见图 56a,56b：
图 56a 矩形 SQFP 元件的标准尺寸
封装名称
L(mm) S1(mm) L2(mm) S2(mm) W(mm) T(mm)
P
(mm)
H
(mm)
A (mm)
B
(mm)
短
向
引
脚
数
长
向
引
脚
数
min Max min max min max min max min max min max basic max ref ref
SQFP5×7-32
6.80 7.20 5.20 5.89 8.80 9.20 7.20 7.89 0.10 0.30 0.40 0.80 0.50 1.70 5.00 7.00 6 10
SQFP5×7-40 6.80 7.20 5.20 5.89 8.80 9.20 7.20 7.89 0.10 0.30 0.40 0.80 0.50 1.70 5.00 7.00 8 12
SQFP5×7-44
6.80 7.20 5.20 5.89 8.80 9.20 7.20 7.89 0.05 0.22 0.40 0.80 0.40 1.70 5.00 7.00 8 14
SQFP5×7-52
6.80 7.20 5.20 5.89 8.80 9.20 7.20 7.89 0.05 0.22 0.40 0.80 0.40 1.70 5.00 7.00 10 16
SQFP5×7-60 6.80 7.20 5.20 5.89 8.80 9.20 7.20 7.89 0.05 0.15 0.40 0.80 0.30 1.70 5.00 7.00 12 18
SQFP5×7-68
6.80 7.20 5.20 5.89 8.80 9.20 7.20 7.89 0.05 0.15 0.40 0.80 0.30 1.70 7.00 10.00 14 20
SQFP7×10-52
8.80
9.20 7.20
7.89 11.80 12.20 10.20 10.89 0.10 0.30 0.40 0.80 0.50 2.20 7.00 10.00 10 16
SQFP7×10-60
8.80
9.20 7.20
7.89 11.80 12.20 10.20 10.89 0.10 0.30 0.40 0.80 0.50 2.20 7.00 10.00 12 18
SQFP7×10-68
8.80
9.20 7.20
7.89 11.80 12.20 10.20 10.89 0.05 0.22 0.40 0.80 0.40 2.20 7.00 10.00 14 20
SQFP7×10-76
8.80
9.20 7.20
7.89 11.80 12.20 10.20 10.89 0.05 0.22 0.40 0.80 0.40 2.20 7.00 10.00 16 22
SQFP7×10-92
8.80
9.20 7.20
7.89 11.80 12.20 10.20 10.89 0.05 0.15 0.40 0.80 0.30 2.20 7.00 10.00 18 28
SQFP7×10-100
8.80
9.20 7.20
7.89 11.80 12.20 10.20 10.89 0.05 0.15 0.40 0.80 0.30 2.20 7.00 10.00 20 30
SQFP10×14-80
11.80
12.20 10.20
10.89 15.80 16.20 14.20 14.89 0.10 0.30 0.40 0.80 0.50 2.20 10.00 14.00 16 24
SQFP10×14-88
11.80
12.20 10.20
10.89 15.80 16.20 14.20 14.89 0.10 0.30 0.40 0.80 0.50 2.20 10.00 14.00 18 26
SQFP10×14-100
11.80 12.20 10.20 10.89 15.80 16.20 14.20 14.89 0.05 0.22 0.40 0.80 0.40 2.20 10.00 14.00 20 30
SQFP10×14-108
11.80
12.20 10.20
10.89 15.80 16.20 14.20 14.89 0.05 0.22 0.40 0.80 0.40 2.20 10.00 14.00 22 32
SQFP10×14-140
11.80
12.20 10.20
10.89 15.80 16.20 14.20 14.89 0.05 0.15 0.40 0.80 0.30 2.20 10.00 14.00 28 42
SQFP10×14-148
11.80
12.20 10.20
10.89 15.80 16.20 14.20 14.89 0.05 0.15 0.40 0.80 0.30 2.20 10.00 14.00 30 44
Q/ZX - 2000
66
6.4.3.2 矩形 SQFP 元件的焊盘尺寸
矩形 SQFP 元件的焊盘尺寸应符合图 57a,57b 的规定。见图 57a,57b：
图 57a SQFP 矩形元件的焊盘尺寸
封装名称
Z1
(mm)
G1
(mm)
Z2
(mm)
G2
(mm)
X
(mm)
Y
(mm)
C1
(mm)
D1
(mm)
C2
(mm)
D2
(mm)
E
(mm)
区域网格
（网格单元号
码）
ref ref ref ref ref ref
SQFP5×7-32 8.20 4.60 10.20 6.60 0.28 1.80 6.40 2.50 8.40 4.50 0.50 18×22
SQFP5×7-40 8.20 4.60 10.20 6.60 0.28 1.80 6.40 3.50 8.40 5.50 0.50 18×22
SQFP5×7-44 8.20 4.60 10.20 6.60 0.25 1.60 6.40 2.80 8.40 5.20 0.40 18×22
SQFP5×7-52 8.20 4.60 10.20 6.60 0.25 1.60 6.40 3.60 8.40 6.00 0.40 18×22
SQFP5×7-60 8.20 4.60 10.20 6.60 0.17 1.60 6.40 3.30 8.40 5.10 0.30 18×22
SQFP5×7-68 8.20 4.60 10.20 6.60 0.17 1.60 6.40 3.90 8.40 5.70 0.30 18×22
SQFP7×10-52 10.20 6.60 13.20 9.60 0.28 1.80 8.40 4.50 11.40 7.50 0.50 22×28
SQFP7×10-60 10.20 6.60 13.20 9.60 0.28 1.80 8.40 5.50 11.40 8.50 0.50 22×28
SQFP7×10-68 10.20 6.60 13.20 9.60 0.25 1.60 8.40 5.20 11.40 7.60 0.40 22×28
SQFP7×10-76 10.20 6.60 13.20 9.60 0.25 1.60 8.40 6.00 11.40 8.40 0.40 22×28
SQFP7×10-92 10.20 6.60 13.20 9.60 0.17 1.60 8.40 5.10 11.40 8.10 0.30 22×28
SQFP7×10-100 10.20 6.60 13.20 9.60 0.17 1.60 8.40 5.70 11.40 8.70 0.30 22×28
SQFP10×14-80 13.20 9.60 17.20 13.60 0.28 1.80 11.40 7.50 15.40 11.50 0.50 28×36
SQFP10×14-88 13.20 9.60 17.20 13.60 0.28 1.80 11.40 8.50 15.40 12.50 0.50 28×36
SQFP10×14-100 13.20 9.60 17.20 13.60 0.25 1.60 11.40 7.60 15.40 11.60 0.40 28×36
SQFP10×14-108 13.20 9.60 17.20 13.60 0.25 1.60 11.40 8.40 15.40 12.40 0.40 28×36
SQFP10×14-140 13.20 9.60 17.20 13.60 0.17 1.60 11.40 8.10 15.40 12.30 0.30 28×36
SQFP10×14-148 13.20 9.60 17.20 13.60 0.17 1.60 11.40 8.70 15.40 12.90 0.30 28×36
Q/ZX - 2000
67
图 56b 矩形 SQFP 元件的标准尺寸
封装名称
L1(mm) S1(mm) L2(mm) S2(mm)
W
(mm)
T
(mm)
P
(mm)
H
(mm)
A (mm)
B
(mm)
短
向
引
脚
数
短
向
引
脚
数
min max min max min max min max min max min max
basi
c
max ref ref
QFP14×20-80
16.95 17.45 14.85 15.55 22.95 23.45 20.85 21.55 0.30 0.45 0.70 1.05 0.80 2.45 14.00 20.00 16 24
QFP14×20-100
16.95 17.45 14.85 15.55 22.95 23.45 20.85 21.55 0.22 0.38 0.70 1.05 0.65 2.45 14.00 20.00 20 30
SQFP14×20-120
15.80 16.20 14.20 14.89 21.80 22.20 20.20 20.89 0.10 0.30 0.40 0.80 0.50 2.20 14.00 20.00 24 36
SQFP14×20-128
15.80 16.20 14.20 14.89 21.80 22.20 20.20 20.89 0.10 0.30 0.40 0.80 0.50 2.20 14.00 20.00 26 38
SQFP14×20-152
15.80 16.20 14.20 14.89 21.80 22.20 20.20 20.89 0.05 0.22 0.40 0.80 0.40 2.20 14.00 20.00 30 46
SQFP14×20-160
15.80 16.20 14.20 14.89 21.80 22.20 20.20 20.89 0.05 0.22 0.40 0.80 0.40 2.20 14.00 20.00 32 48
SQFP14×20-208
15.80 16.20 14.20 14.89 21.80 22.20 20.20 20.89 0.05 0.15 0.40 0.80 0.30 2.20 14.00 20.00 42 62
SQFP14×20-216
15.80 16.20 14.20 14.89 21.80 22.20 20.20 20.89 0.05 0.15 0.40 0.80 0.30 2.20 14.00 20.00 44 64
SQFP20×28-176
21.80 22.20 20.20 20.89 29.80 30.20 28.20 28.89 0.10 0.30 0.40 0.80 0.50 3.75 20.00 28.00 36 52
SQFP20×28-184
21.80 22.20 20.20 20.89 29.80 30.20 28.20 28.89 0.10 0.30 0.40 0.80 0.50 3.75 20.00 28.00 38 54
SQFP20×28-224
21.80 22.20 20.20 20.89 29.80 30.20 28.20 28.89 0.05 0.22 0.40 0.80 0.40 3.75 20.00 28.00 46 66
SQFP20×28-232
21.80 22.20 20.20 20.89 29.80 30.20 28.20 28.89 0.05 0.22 0.40 0.80 0.40 3.75 20.00 28.00 48 68
SQFP20×28-300
21.80 22.20 20.20 20.89 29.80 30.20 28.20 28.89 0.05 0.15 0.40 0.80 0.30 3.75 20.00 28.00 62 88
SQFP20×28-308
21.80 22.20 20.20 20.89 29.80 30.20 28.20 28.89 0.05 0.15 0.40 0.80 0.30 3.75 20.00 28.00 64 90
SQFP28×40-256
29.80 30.20 28.20 28.89 41.80 42.20 40.20 40.89 0.10 0.30 0.40 0.80 0.50 4.20 28.80 28.80 52 76
SQFP28×40-264
29.80 30.20 28.20 28.89 41.80 42.20 40.20 40.89 0.10 0.30 0.40 0.80 0.50 4.20 28.80 40.00 54 78
SQFP28×40-324
29.80 30.20 28.20 28.89 41.80 42.20 40.20 40.89 0.05 0.22 0.40 0.80 0.40 4.20 28.80 40.00 66 96
SQFP28×40-332
29.80 30.20 28.20 28.89 41.80 42.20 40.20 40.89 0.05 0.22 0.40 0.80 0.40 4.20 28.80 40.00 68 98
SQFP28×40-432
29.80 30.20 28.20 28.89 41.80 42.20 40.20 40.89 0.05 0.15 0.40 0.80 0.30 4.20 28.80 40.00 88
128
SQFP28×40-440
29.80 30.20 28.20 28.89 41.80 42.20 40.20 40.89 0.05 0.15 0.40 0.80 0.30 4.20 28.80 40.00 90
130
