Q/Z X - 2000 68 图 57b 矩形 SQFP 元件的焊盘尺 寸 封装名称 Z1 (mm) G1 (mm) Z 2 (mm) G2 (mm) X (mm) Y (mm) C1 (mm) D1 (mm) C2 (mm) D2 (mm) E (mm) 区域网格 （网格单元 号码） ref ref ref ref r ef r ef QFP14×20-80 1 8.40 14.40 2 4.40 20.40 0.50 2.00 1…

100%1 / 98
Q/ZX - 2000
67
图 56b 矩形 SQFP 元件的标准尺寸
封装名称
L1(mm) S1(mm) L2(mm) S2(mm)
W
(mm)
T
(mm)
P
(mm)
H
(mm)
A (mm)
B
(mm)
短
向
引
脚
数
短
向
引
脚
数
min max min max min max min max min max min max
basi
c
max ref ref
QFP14×20-80
16.95 17.45 14.85 15.55 22.95 23.45 20.85 21.55 0.30 0.45 0.70 1.05 0.80 2.45 14.00 20.00 16 24
QFP14×20-100
16.95 17.45 14.85 15.55 22.95 23.45 20.85 21.55 0.22 0.38 0.70 1.05 0.65 2.45 14.00 20.00 20 30
SQFP14×20-120
15.80 16.20 14.20 14.89 21.80 22.20 20.20 20.89 0.10 0.30 0.40 0.80 0.50 2.20 14.00 20.00 24 36
SQFP14×20-128
15.80 16.20 14.20 14.89 21.80 22.20 20.20 20.89 0.10 0.30 0.40 0.80 0.50 2.20 14.00 20.00 26 38
SQFP14×20-152
15.80 16.20 14.20 14.89 21.80 22.20 20.20 20.89 0.05 0.22 0.40 0.80 0.40 2.20 14.00 20.00 30 46
SQFP14×20-160
15.80 16.20 14.20 14.89 21.80 22.20 20.20 20.89 0.05 0.22 0.40 0.80 0.40 2.20 14.00 20.00 32 48
SQFP14×20-208
15.80 16.20 14.20 14.89 21.80 22.20 20.20 20.89 0.05 0.15 0.40 0.80 0.30 2.20 14.00 20.00 42 62
SQFP14×20-216
15.80 16.20 14.20 14.89 21.80 22.20 20.20 20.89 0.05 0.15 0.40 0.80 0.30 2.20 14.00 20.00 44 64
SQFP20×28-176
21.80 22.20 20.20 20.89 29.80 30.20 28.20 28.89 0.10 0.30 0.40 0.80 0.50 3.75 20.00 28.00 36 52
SQFP20×28-184
21.80 22.20 20.20 20.89 29.80 30.20 28.20 28.89 0.10 0.30 0.40 0.80 0.50 3.75 20.00 28.00 38 54
SQFP20×28-224
21.80 22.20 20.20 20.89 29.80 30.20 28.20 28.89 0.05 0.22 0.40 0.80 0.40 3.75 20.00 28.00 46 66
SQFP20×28-232
21.80 22.20 20.20 20.89 29.80 30.20 28.20 28.89 0.05 0.22 0.40 0.80 0.40 3.75 20.00 28.00 48 68
SQFP20×28-300
21.80 22.20 20.20 20.89 29.80 30.20 28.20 28.89 0.05 0.15 0.40 0.80 0.30 3.75 20.00 28.00 62 88
SQFP20×28-308
21.80 22.20 20.20 20.89 29.80 30.20 28.20 28.89 0.05 0.15 0.40 0.80 0.30 3.75 20.00 28.00 64 90
SQFP28×40-256
29.80 30.20 28.20 28.89 41.80 42.20 40.20 40.89 0.10 0.30 0.40 0.80 0.50 4.20 28.80 28.80 52 76
SQFP28×40-264
29.80 30.20 28.20 28.89 41.80 42.20 40.20 40.89 0.10 0.30 0.40 0.80 0.50 4.20 28.80 40.00 54 78
SQFP28×40-324
29.80 30.20 28.20 28.89 41.80 42.20 40.20 40.89 0.05 0.22 0.40 0.80 0.40 4.20 28.80 40.00 66 96
SQFP28×40-332
29.80 30.20 28.20 28.89 41.80 42.20 40.20 40.89 0.05 0.22 0.40 0.80 0.40 4.20 28.80 40.00 68 98
SQFP28×40-432
29.80 30.20 28.20 28.89 41.80 42.20 40.20 40.89 0.05 0.15 0.40 0.80 0.30 4.20 28.80 40.00 88
128
SQFP28×40-440
29.80 30.20 28.20 28.89 41.80 42.20 40.20 40.89 0.05 0.15 0.40 0.80 0.30 4.20 28.80 40.00 90
130
Q/ZX - 2000
68

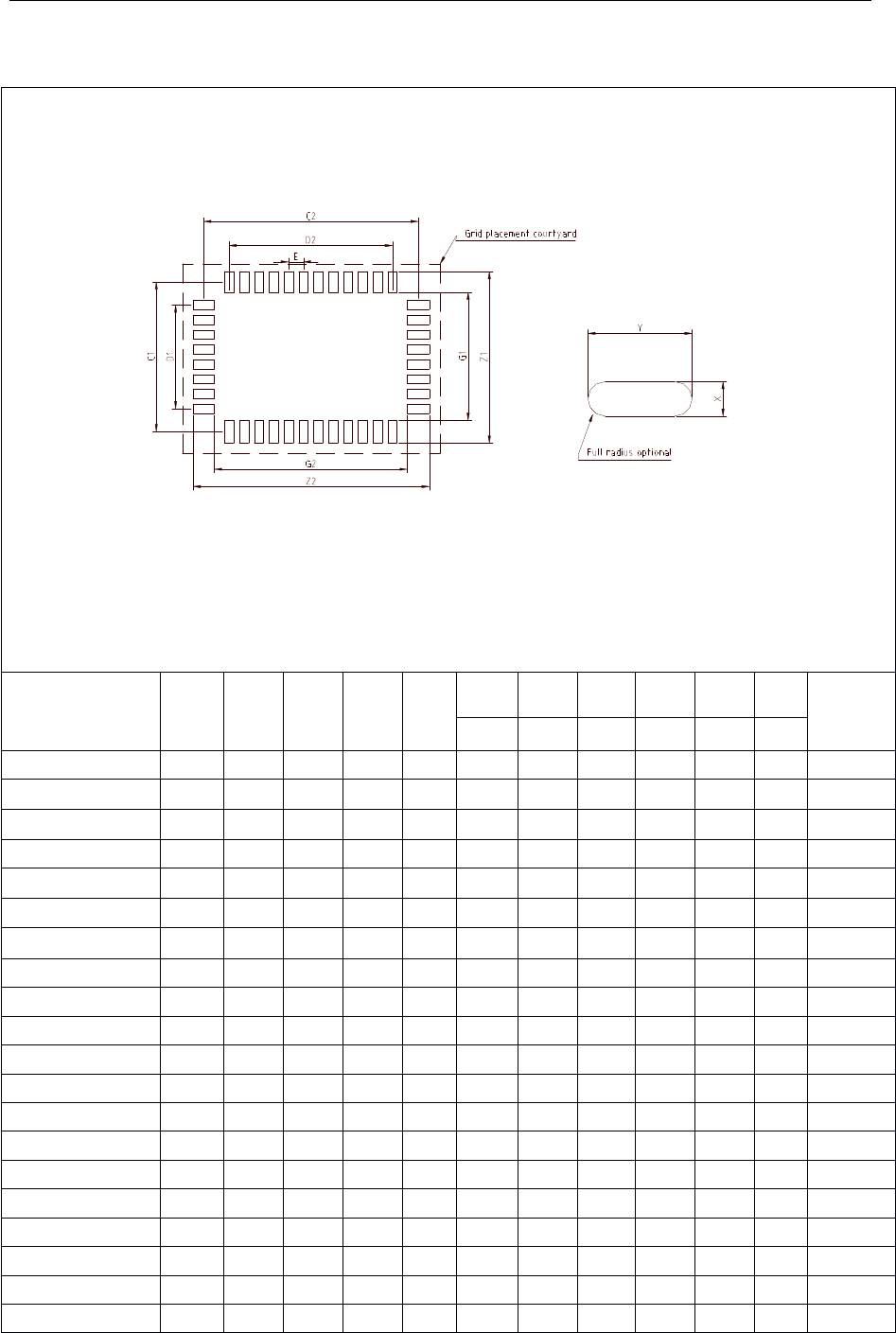

图 57b 矩形 SQFP 元件的焊盘尺寸
封装名称
Z1
(mm)
G1
(mm)
Z2
(mm)
G2
(mm)
X
(mm)
Y
(mm)
C1
(mm)
D1
(mm)
C2
(mm)
D2
(mm)
E
(mm)
区域网格
（网格单元
号码）
ref ref ref ref ref ref
QFP14×20-80 18.40 14.40 24.40 20.40 0.50 2.00 16.40 12.00 22.40 18.40 0.80 38×50
QFP14×20-100 18.40 14.40 24.40 20.40 0.40 2.00 16.40 12.35 22.40 18.85 0.65 38×50
SQFP14×20-120 17.20 13.60 23.20 19.60 0.28 1.80 15.40 11.50 21.40 17.50 0.50 36×48
SQFP14×20-128 17.20 13.60 23.20 19.60 0.28 1.80 15.40 12.50 21.40 18.50 0.50 36×48
SQFP14×20-152 17.20 13.60 23.20 19.60 0.25 1.80 15.40 11.60 21.40 18.00 0.40 36×48
SQFP14×20-160 17.20 13.60 23.20 19.60 0.25 1.80 15.40 12.40 21.40 18.80 0.40 36×48
SQFP14×20-208 17.20 13.60 22.80 19.60 0.17 1.80 15.40 12.30 21.40 18.30 0.30 36×48
SQFP14×20-216 17.20 13.60 22.80 19.60 0.17 1.80 15.40 12.90 21.40 18.90 0.30 36×48
SQFP20×28-176 23.20 19.60 31.20 27.60 0.28 1.80 21.40 17.50 29.40 25.50 0.50 48×66
SQFP20×28-184 23.20 19.60 31.20 27.60 0.28 1.80 21.40 18.50 29.40 26.50 0.50 48×66
SQFP20×28-224 23.20 19.60 31.20 27.60 0.25 1.60 21.40 18.00 29.40 26.00 0.40 48×66
SQFP20×28-232 23.20 19.60 31.20 27.60 0.25 1.60 21.40 18.80 29.40 26.80 0.40 48×66
SQFP20×28-300 23.20 19.60 31.20 27.60 0.17 1.60 21.40 18.30 29.40 26.10 0.30 48×66
SQFP20×28-308 23.20 19.60 31.20 27.60 0.17 1.60 21.40 18.90 29.40 26.70 0.30 48×66
SQFP28×40-256 31.20 27.60 43.20 39.60 0.28 1.80 29.40 25.50 41.40 37.50 0.50 66×88
SQFP28×40-264 31.20 27.60 43.20 39.60 0.28 1.80 29.40 26.50 41.40 38.50 0.50 66×88
SQFP28×40-324 31.20 27.60 43.20 39.60 0.25 1.60 29.40 26.00 41.40 38.00 0.40 66×88
SQFP28×40-332 31.20 27.60 43.20 39.60 0.25 1.60 29.40 26.80 41.40 38.80 0.40 66×88
SQFP28×40-432 31.20 27.60 43.20 39.60 0.17 1.60 29.40 26.10 41.40 38.10 0.30 66×88
SQFP28×40-440 31.20 27.60 43.20 39.60 0.17 1.60 29.40 26.70 41.40 38.70 0.30 66×88
Q/ZX - 2000
69
6.4.4 CQFP[Ceramic Quad Flat Pack]
6.4.4.1 元件尺寸
CQFP 元件的尺寸应符合图 58 的规定。见图 58：
图 58 CQFP 方形元件的标准尺寸
封装名称
L(mm) S(mm) W(mm) T(mm) A(mm) B(mm) H(mm) P (mm)
min max Min max min Max min max min max min max max basic
CQFP-28
14.40 14.80 11.86 12.39 0.32 0.48 1.02 1.27 9.05 10.05 9.05 10.05 2.30 1.27
CQFP-36
17.15 17.39 14.61 15.04 0.20 0.33 1.02 1.27 11.69 12.70 11.69 12.70 4.92 1.27
CQFP-44
19.69 19.93 17.15 17.58 0.20 0.33 1.02 1.27 14.23 15.24 14.23 15.24 4.92 1.27
CQFP-52
22.23 22.47 19.69 20.12 0.20 0.33 1.02 1.27 16.77 17.78 16.77 17.78 4.92 1.27
CQFP-68
27.31 27.55 24.77 25.20 0.20 0.33 1.02 1.27 21.85 22.86 21.85 22.86 4.92 1.27
CQFP-84
32.39 32.63 29.85 30.28 0.20 0.33 1.02 1.27 26.93 27.94 26.93 27.94 4.92 1.27
CQFP-100
37.47 37.71 34.93 35.36 0.20 0.33 1.02 1.27 32.01 33.02 32.01 33.02 4.92 1.27
CQFP-120
30.95 31.45 28.75 29.50 0.30 0.46 0.70 1.10 26.80 27.30 26.80 27.30 4.06 0.80
CQFP-128
30.95 31.45 28.75 29.50 0.30 0.46 0.70 1.10 26.80 27.30 26.80 27.30 4.06 0.80
CQFP-132
27.28 27.58 25.08 25.72 0.15 0.38 0.70 1.10 23.75 24.38 23.75 24.38 3.55 0.635
CQFP-148
33.50 34.00 30.96 31.57 0.12 0.25 1.02 1.27 28.21 28.71 28.21 28.71 3.10 0.635
CQFP-164
33.50 34.00 30.96 31.57 0.12 0.25 1.02 1.27 28.80 29.30 28.80 29.30 3.35 0.635
CQFP-196 35.75 36.25 33.21 33.82 0.12 0.25 1.02 1.27 33.80 34.30 33.80 34.30 3.45 0.635
