Q/ZX - 2000
70
6.4.4.2 CQFP 元件的焊盘尺寸
CQFP 元件的焊盘尺寸应符合图 59 的规定。见图 59：
图 59 CQFP 元件的焊盘尺寸
封装名称
Z
(mm)
G
(mm)
X
(mm)
Y
(mm)
C
(mm)
D
(mm)
E
(mm)
区域网格
（网格单元号码）
ref ref ref ref
CQFP-28 15.80 10.60 0.65 2.60 13.20 7.62 1.27 34×34
CQFP-36 18.60 13.80 0.65 2.40 16.20 10.16 1.27 40×40
CQFP-44 21.00 16.20 0.65 2.40 18.60 12.70 1.27 44×44
CQFP-52 23.60 18.80 0.65 2.40 21.20 15.24 1.27 50×50
CQFP-68 28.60 23.80 0.65 2.40 26.20 20.32 1.27 62×62
CQFP-84 33.80 29.00 0.65 2.40 31.40 25.40 1.27 70×70
CQFP-100 38.80 34.00 0.65 2.40 36.40 30.48 1.27 80×80
CQFP-120 32.40 28.00 0.50 2.20 30.20 23.20 0.80 68×68
CQFP-128 32.40 28.00 0.50 2.20 30.20 24.80 0.80 68×68
CQFP-132 28.60 24.20 0.40 2.20 26.40 20.32 0.635 60×60
CQFP-148 35.20 30.00 0.35 2.60 32.60 22.86 0.635 72×72
CQFP-164 35.20 30.00 0.35 2.60 32.60 25.40 0.635 72×72
CQFP-196 37.20 32.00 0.35 2.60 34.60 30.48 0.635 76×76
Q/ZX - 2000
71
6.5� 四边有“J”形引脚的元件
6.5.1 方形 PLCC[Plastic leaded chip carriers]
6.5.1.1 元件尺寸
方形 PLCC 元件的尺寸应符合图 60 的规定。见图 60：
图 60 PLCC 方形元件的标准尺寸
封装名称
L(mm) S(mm) W(mm) T(mm) A(mm) B(mm) J (mm)
H
(mm)
P (mm)
min max min max Min max min Max min max min max ref max basic
PLCC-20 9.87 10.03 5.78 6.53 0.33 0.53 1.50 2.00 8.89 9.04 8.89 9.04 7.87 4.57 1.27
PLCC-28 12.32 12.57 8.32 9.07 0.33 0.53 1.50 2.00 11.43 11.58 11.43 11.58 10.41 4.57 1.27
PLCC-44 17.40 17.65 13.40 14.15 0.33 0.53 1.50 2.00 16.51 16.66 16.51 16.66 15.49 4.57 1.27
PLCC-52 19.94 20.19 15.94 16.69 0.33 0.53 1.50 2.00 19.05 19.20 19.05 19.20 18.03 5.08 1.27
PLCC-68 25.02 25.27 21.02 21.77 0.33 0.53 1.50 2.00 24.13 24.33 24.13 24.33 23.11 5.08 1.27
PLCC-84 30.10 30.35 26.10 26.85 0.33 0.53 1.50 2.00 29.21 29.41 29.21 29.41 28.19 5.08 1.27
PLCC-100 35.18 35.43 31.18 31.93 0.33 0.53 1.50 2.00 34.29 34.49 34.29 34.49 33.27 5.08 1.27
PLCC-124 42.80 43.05 38.80 39.55 0.33 0.53 1.50 2.00 41.91 42.11 41.91 42.11 40.89 5.08 1.27
Q/ZX - 2000
72

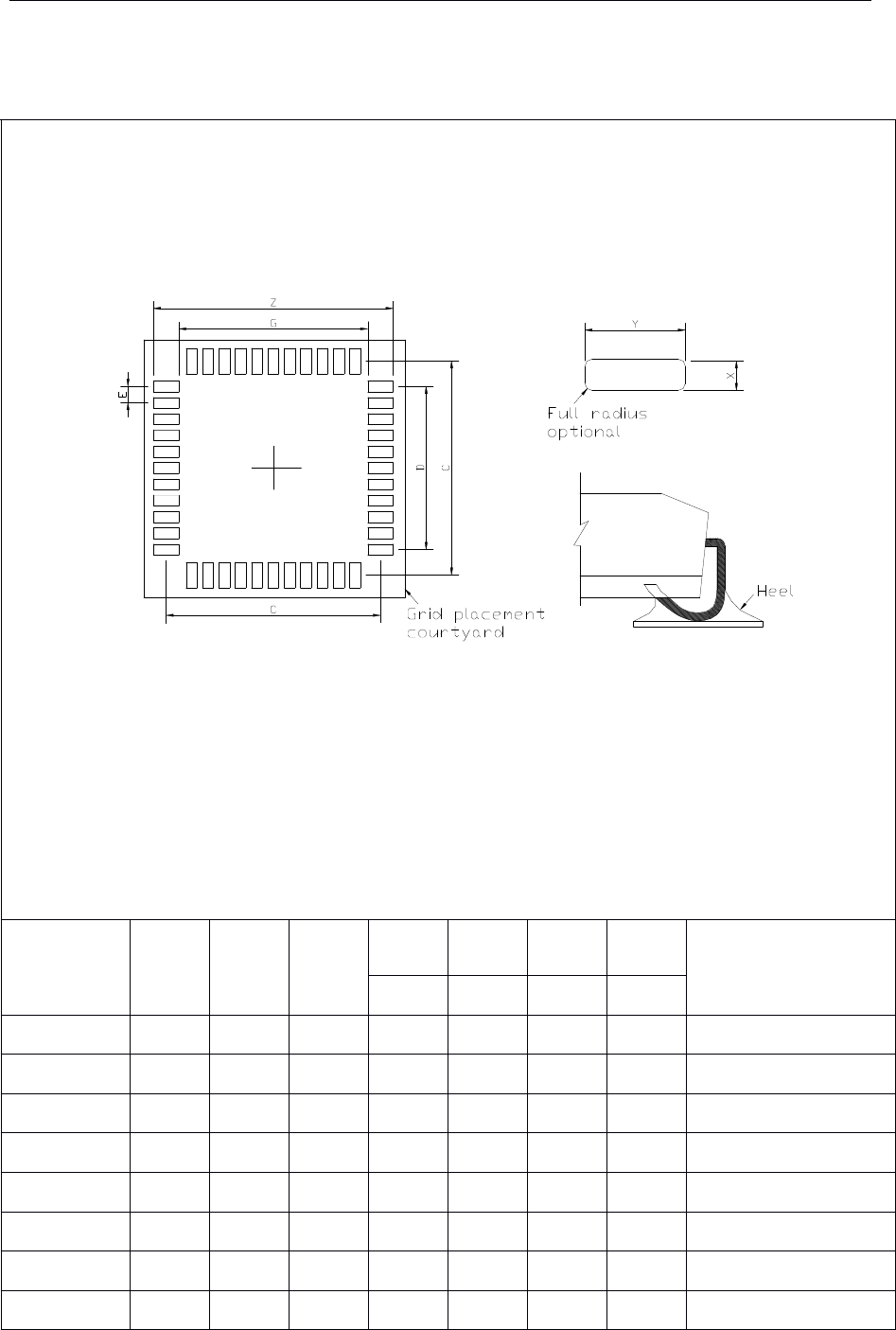

6.5.1.2 PLCC 方形元件的焊盘尺寸
PLCC 方形元件的焊盘尺寸应符合图 61 的规定。见图 61：
图 61 PLCC 方形元件的焊盘尺寸
封装名称
Z
(mm)
G
(mm)
X
(mm)
Y
(mm)
C
(mm)
D
(mm)
E
(mm)
区域网格
（网格单元号码）
Ref ref ref ref
PLCC-20 10.08 6.40 0.60 2.20 8.60 5.08 1.27 22×24
PLCC-28 13.40 9.00 0.60 2.20 11.20 7.62 1.27 30×30
PLCC-44 18.40 14.00 0.60 2.20 16.20 12.70 1.27 40×40
PLCC-52 21.00 16.60 0.60 2.20 18.80 15.24 1.27 44×44
PLCC68 26.00 21.60 0.60 2.20 23.80 20.32 1.27 54×54
PLCC-84 31.20 26.80 0.60 2.20 29.00 25.40 1.27 66×66
PLCC-100 36.20 31.80 0.60 2.20 34.00 30.48 1.27 76×76
PLCC-124 43.80 39.40 0.60 2.20 41.60 38.10 1.27 90×90
