Q/Z X - 2000 74 6.5.2.2 矩形 PLCC 元件的焊盘尺寸 矩形 PLCC 元件的焊盘尺 寸应符合图 63 的规定。见图 63： 图 63 矩形 PLCC 元件的焊盘尺寸 封装名称 Z (mm) G1 (mm) Z 2 (mm) G2 (mm) X (mm) Y (mm) C1 (mm) C2 (mm) D1 (mm) D2 (mm) E (mm) 区域网 格 （ 网 格 单元号 码） ref ref ref ref…
Q/ZX - 2000
73
6.5.2 PLCC，矩形
6.5.2.1 元件尺寸
矩形 PLCC 元件的尺寸应符合图 62 的规定。见图 62：
图 62 矩形 PLCC 元件的标准尺寸
封装名称
L(mm) S(mm) L2(mm) S2(mm) W(mm) T(mm)
A
(mm)
B
(mm)
J1
(mm)
J2
(mm)
H
(mm)
P
(mm)
短
向
引
脚
数
长
向
引
脚
数
Min max min max min max min max min max Min max max max ref ref ref
basi
c
PLCCR-18 8.05 8.30 4.05 4.80 11.61 11.86 7.61 8.36 0.33 0.53 1.50 2.00 7.32 10.87 6.20 9.75 3.57 1.27 4 5
PLCCR-18L 8.13 8.51 4.13 4.93 13.21 13.59 9.21 10.01 0.33 0.53 1.50 2.00 7.44 12.52 6.20 11.25 3.57 1.27 4 5
PLCCR-22 8.13 8.51 4.13 4.93 13.21 13.59 9.21 10.01 0.33 0.53 1.50 2.00 7.44 12.52 6.20 11.25 3.57 1.27 4 7
PLCCR-28 9.78 10.03 5.78 6.53 14.86 15.11 10.86 11.61 0.33 0.53 1.50 2.00 8.97 14.05 7.90 12.95 3.57 1.27 5 9
PLCCR-32 12.32 12.57 8.32 9.07 14.86 15.11 10.86 11.61 0.33 0.53 1.50 2.00 11.51 14.05 10.40 12.95 3.57 1.27 7 9
Q/ZX - 2000
74
6.5.2.2 矩形 PLCC 元件的焊盘尺寸
矩形 PLCC 元件的焊盘尺寸应符合图 63 的规定。见图 63：

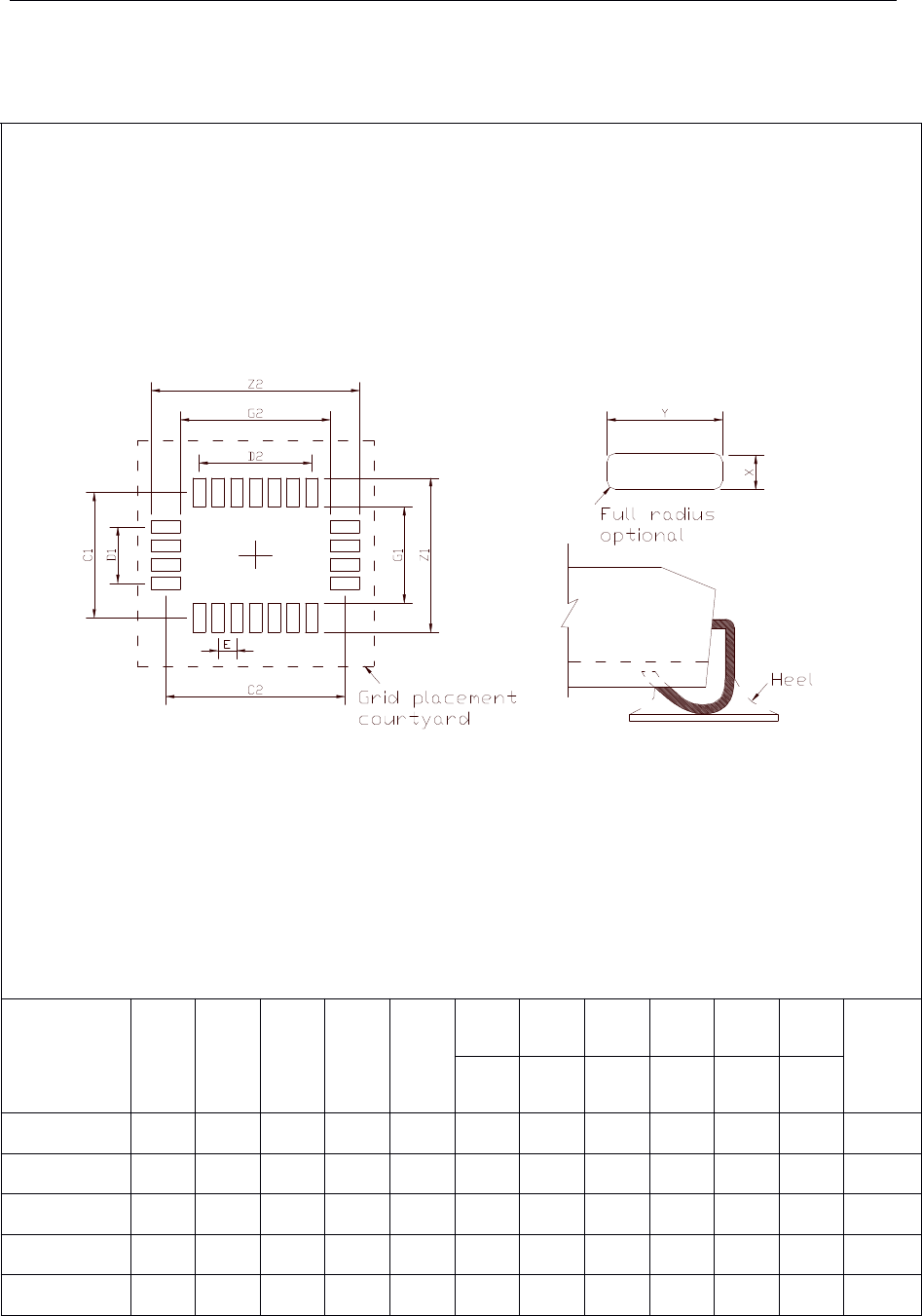

图 63 矩形 PLCC 元件的焊盘尺寸
封装名称
Z
(mm)
G1
(mm)
Z2
(mm)
G2
(mm)
X
(mm)
Y
(mm)
C1
(mm)
C2
(mm)
D1
(mm)
D2
(mm)
E
(mm)
区域网
格（网
格
单元号
码）
ref ref ref ref ref ref
PLCCR-18 9.40 5.00 12.80 8.40 0.60 2.00 7.20 10.60 3.81 5.08 1.27 22×28
PLCCR-18L 9.40 5.00 14.40 10.00 0.60 2.00 7.20 12.20 3.81 5.08 1.27 22×32
PLCCR-22 9.40 5.00 14.40 10.00 0.60 2.00 7.20 12.20 3.81 7.62 1.27 22×32
PLCCR-28 11.00 6.60 16.00 11.60 0.60 2.00 8.80 13.80 5.08 10.16 1.27 24×34
PLCCR-32 13.60 9.20 16.00 11.60 0.60 2.00 11.40 13.80 7.62 10.16 1.27 30×34
Q/ZX - 2000
75
6.5.3 LCC [Leadless ceramic chip carriers]
6.5.3.1 元件尺寸
LCC 元件的尺寸应符合图 64 的规定。见图 64：

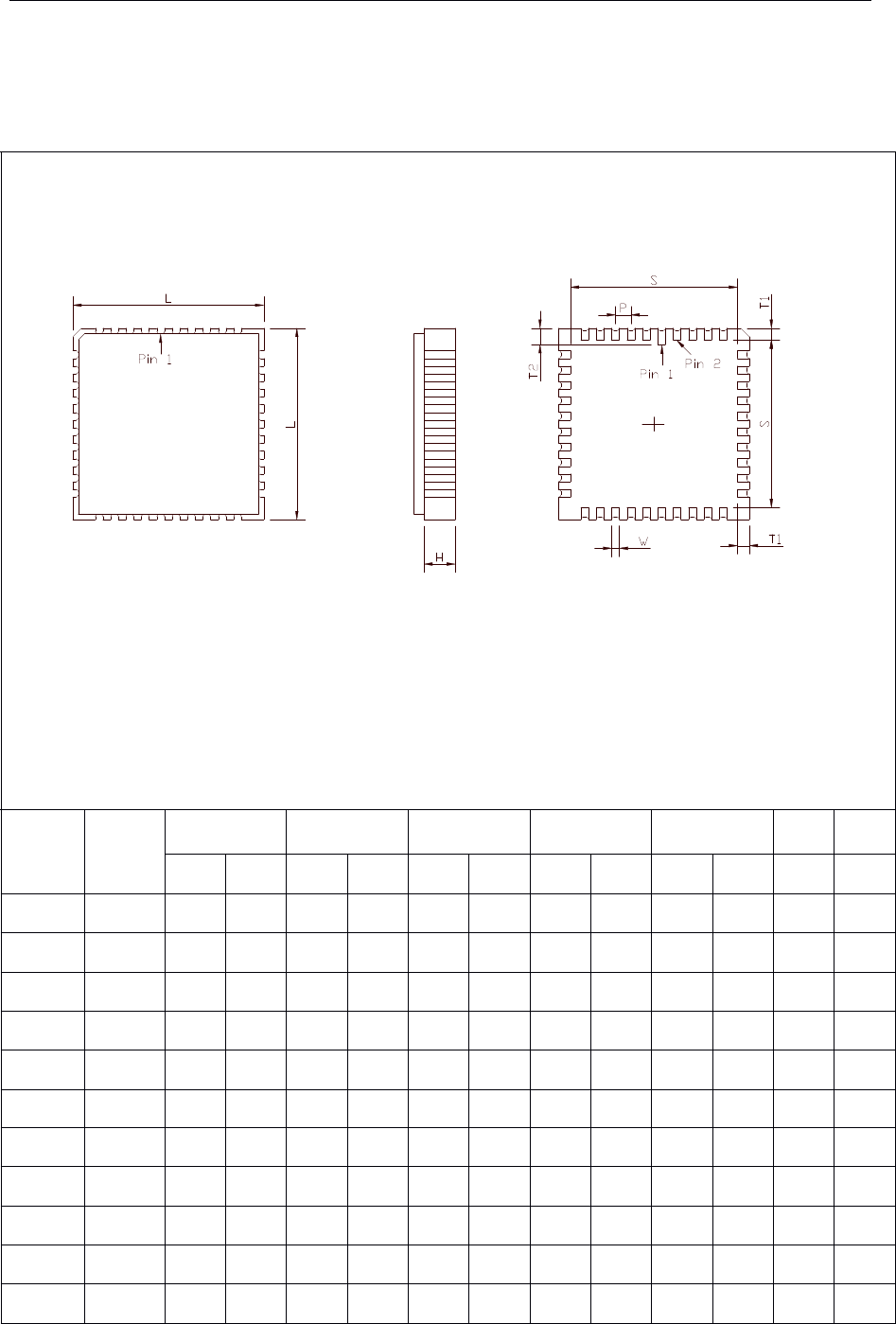

图 64 LCC 元件的标准尺寸
封装名称 Type
L(mm) S(mm) W(mm) T1(mm) T2(mm)
H
(mm)
P
(mm)
min max min max min max min max min max max basic
LCC-16 Type C 7.42 7.82 4.64 5.16 0.56 1.04 1.15 1.39 1.96 2.36 2.54 1.27
LCC-20 Type C 8.69 9.09 5.91 6.43 0.56 1.04 1.15 1.39 1.96 2.36 2.54 1.27
LCC-24 Type C 10.04 10.41 7.26 7.76 0.56 1.04 1.15 1.39 1.96 2.36 2.54 1.27
LCC-28 Type C 11.23 11.63 8.45 8.97 0.56 1.04 1.15 1.39 1.96 2.36 2.54 1.27
LCC-44 Type C 16.26 16.76 13.48 14.08 0.56 1.04 1.15 1.39 1.96 2.36 3.04 1.27
LCC-52 Type C 18.78 19.32 16.00 16.64 0.56 1.04 1.15 1.39 1.96 2.36 3.04 1.27
LCC-68 Type C 23.83 24.43 21.05 21.74 0.56 1.04 1.15 1.39 1.96 2.36 3.04 1.27
LCC-84 Type C 28.83 29.59 26.05 26.88 0.56 1.04 1.15 1.39 1.96 2.36 3.04 1.27
LCC-100 Type A 34.02 34.56 31.24 31.88 0.56 1.04 1.15 1.39 1.96 2.36 4.06 1.27
LCC-124 Type A 41.64 42.18 38.86 39.50 0.56 1.04 1.15 1.39 1.96 2.36 4.06 1.27
LCC-156 Type A 51.80 52.34 49.02 49.66 0.56 1.04 1.15 1.39 1.96 2.36 4.06 1.27
