Q/ZX - 2000
78
6.6.1.2 DIP 的焊盘尺寸
DIP 的焊盘尺寸应符合图 67 的规定。见图 67：
图 67 DIP 焊盘尺寸图
封装名称 Z(mm) G(mm) X(mm)
Y(mm)
ref
C(mm)
ref
D(mm)
ref
E(mm)
ref
区域网格
（网格单
元号码）
DIPSM8-7r62x10r92 9.80 5.40 1.20 2.20 7.60 7.62 2.54 22×24
DIPSM14-7r62x20r19 9.80 5.40 1.20 2.20 7.60 15.24 2.54 22×42
DIPSM16-7r62x21r33 9.80 5.40 1.20 2.20 7.60 17.78 2.54 22×44
DIPSM18-7r62x23r49 9.80 5.40 1.20 2.20 7.60 20.32 2.54 22×48
DIPSM20-7r62x26r90 9.80 5.40 1.20 2.20 7.60 22.86 2.54 22×56
DIPSM22-9r91x28r44 12.40 8.00 1.20 2.20 10.20 25.40 2.54 26×58
DIPSM24-7r62x32r30 9.80 5.40 1.20 2.20 7.60 27.94 2.54 38×66
DIPSM24-9r91x30r98 12.40 8.00 1.20 2.20 10.20 27.94 2.54 26×64
DIPSM24-15r24x32r70 17.40 13.00 1.20 2.20 15.20 27.94 2.54 36×68
DIPSM28-7r62x36r20 9.80 5.40 1.20 2.20 7.60 33.02 2.54 22×74
DIPSM28-15r24x39r70 17.40 13.00 1.20 2.20 15.20 33.02 2.54 36×84
DIPSM40-15r24x53r20 17.40 13.00 1.20 2.20 15.20 48.26 2.54 36×110
DIPSM48-15r24x63r10 17.40 13.00 1.20 2.20 15.20 58.42 2.54 36×130
Q/ZX - 2000
79
6.7� BGA
6.7.1 PBGA[Plastic Ball Grid Array],方形
6.7.1.1 1.5mm 间距的方形 PBGA JEDEC MO151
a) 元件尺寸：1.5mm 间距的方形 PBGA 元件尺寸
1.5mm 间距的方形 PBGA 的尺寸应符合图 68a 和 68b 的规定。见图 68a 和 68b：
图 68a 1.5mm 间距的方形 PBGA 元件标准尺寸
Q/ZX - 2000
80
b) 1.5mmPBGA 的焊盘尺寸
1.5mmPBGA 元件的焊盘尺寸应符合图 69a,69b 的规定.见图 69a,69b：

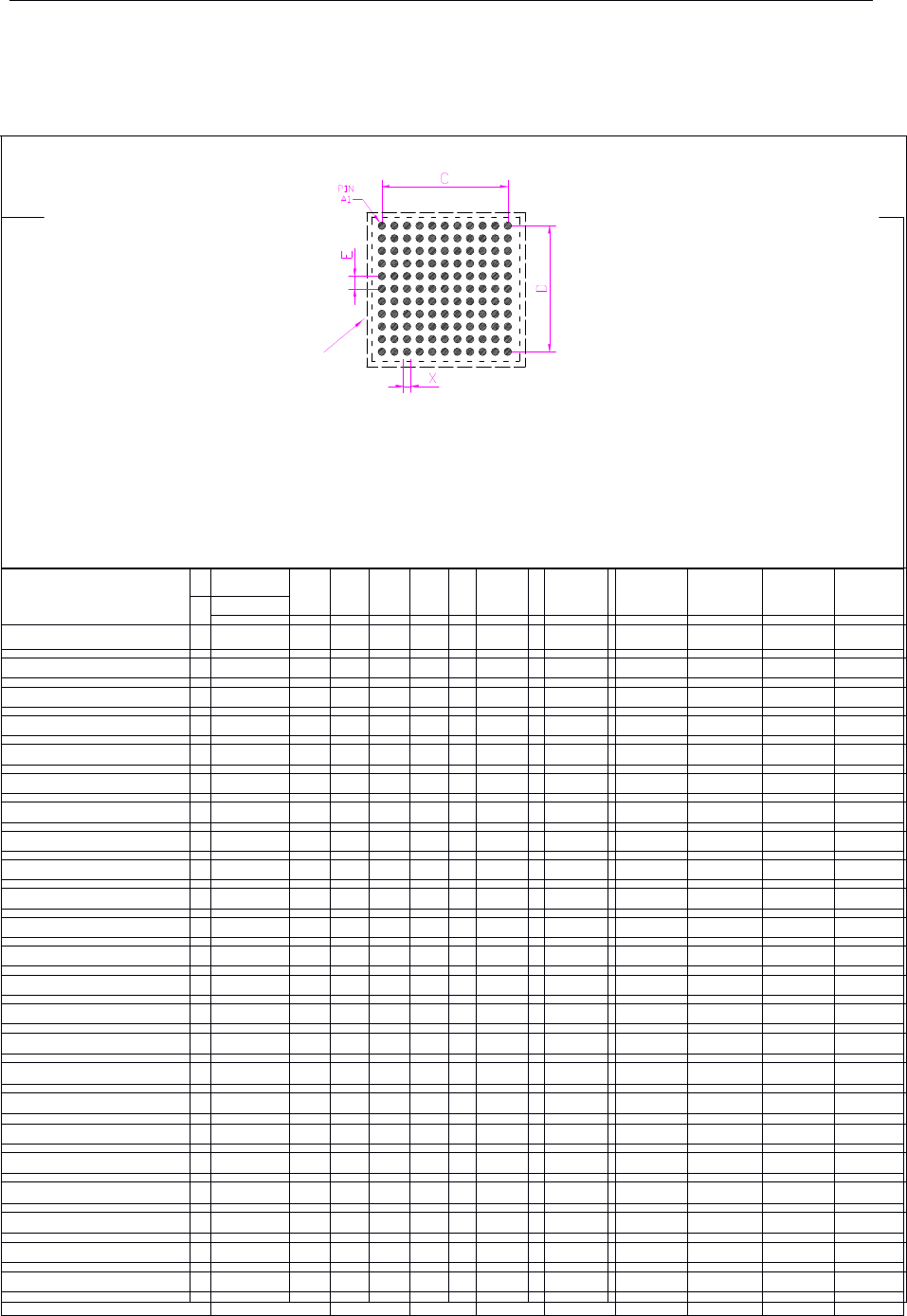

图 69a PBGA 元件的标准焊盘尺寸
封装名称
触点排列 A B C D W P H
F or
G
行 x 列. max max Max max nom. basic max nom.
PBGA7×7FE16-1r5 4×4 7.00 7.00 4.50 4.50 0.75 1.50 3.50 1.25
PBGA7×7FO9-1r5 3×3 7.00 7.00 3.00 3.00 0.75 1.50 3.50 2.00
PBGA8×8FO25-1r5 5×5 8.00 8.00 6.00 6.00 0.75 1.50 3.50 1.00
PBGA8×8FE16-1r5 4×4 8.00 8.00 4.50 4.50 0.75 1.50 3.50 1.75
PBGA9×9FE36-1r5 6×6 9.00 9.00 7.50 7.50 0.75 1.50 3.50 0.75
PBGA9×9FO25-1r5 5×5 9.00 9.00 6.00 6.00 0.75 1.50 3.50 1.50
PBGA10×10FE36-1r5 6×6 10.00 10.00 7.50 7.50 0.75 1.50 3.50 1.25
PBGA10×10FO25-1r5 5×5 10.00 10.00 6.00 6.00 0.75 1.50 3.50 2.00
PBGA11×11FO49-1r5 7×7 11.00 11.00 9.00 9.00 0.75 1.50 3.50 1.00
PBGA11×11FE36-1r5 6×6 11.00 11.00 7.50 7.50 0.75 1.50 3.50 1.75
PBGA12×12FE64-1r5 8×8 12.00 12.00 10.50 10.50 0.75 1.50 3.50 0.75
PBGA12×12FO49-1r5 7×7 12.00 12.00 9.00 9.00 0.75 1.50 3.50 1.50
PBGA13×13FE64-1r5 8×8 13.00 13.00 10.50 10.50 0.75 1.50 3.50 1.25
PBGA13×13FO49-1r5 7×7 13.00 13.00 9.00 9.00 0.75 1.50 3.50 2.00
PBGA14×14FO81-1r5 9×9 14.00 14.00 12.00 12.00 0.75 1.50 3.50 1.00
PBGA14×14FE64-1r5 8×8 14.00 14.00 10.50 10.50 0.75 1.50 3.50 1.75
PBGA15×15FE100-1r5 10×10 15.00 15.00 13.50 13.50 0.75 1.50 3.50 0.75
PBGA15×15FO81-1r5 9×9 15.00 15.00 12.00 12.00 0.75 1.50 3.50 1.50
PBGA17×17FO121-1r5 11×11 17.00 17.00 15.00 15.00 0.75 1.50 3.50 1.00
PBGA17×17FE100-1r5 10×10 17.00 17.00 13.50 13.50 0.75 1.50 3.50 1.75
PBGA19×19FE144-1r5 12×12 19.00 19.00 16.50 16.50 0.75 1.50 3.50 1.25
PBGA19×19FO121-1r5 11×11 19.00 19.00 15.00 15.00 0.75 1.50 3.50 2.00
PBGA21×21FE196-1r5 14×14 21.00 21.00 19.50 19.50 0.75 1.50 3.50 0.75
封装名称
触点排列
最大触
点数
C D X E
区域网格
（网格单元号码）
行 x 列.
PBGA7×7FE16-1r5
4×4 16 4.50 4.50 0.60 1.50 16×16
PBGA7×7FO9-1r5
3×3 9 3.00 3.00 0.60 1.50 16×16
PBGA8×8FO25-1r5
5×5 25 6.00 6.00 0.60 1.50 18×18
PBGA8×8FE16-1r5
4×4 16 4.50 4.50 0.60 1.50 18×18
PBGA9×9FE36-1r5
6×6 36 7.50 7.50 0.60 1.50 20×20
PBGA9×9FO25-1r5
5×5 25 6.00 6.00 0.60 1.50 20×20
PBGA10×10FE36-1r5
6×6 36 7.50 7.50 0.60 1.50 22×22
PBGA10×10FO25-1r5
5×5 25 6.00 6.00 0.60 1.50 22×22
PBGA11×11FO49-1r5
7×7 49 9.00 9.00 0.60 1.50 24×24
PBGA11×11FE36-1r5
6×6 36 7.50 7.50 0.60 1.50 24×24
PBGA12×12FE64-1r5
8×8 64 10.50 10.50 0.60 1.50 26×26
PBGA12×12FO49-1r5
7×7 49 9.00 9.00 0.60 1.50 26×26
PBGA13×13FE64-1r5
8×8 64 10.50 10.50 0.60 1.50 28×28
PBGA13×13FO49-1r5
7×7 49 9.00 9.00 0.60 1.50 28×28
PBGA14×14FO81-1r5
9×9 81 12.00 12.00 0.60 1.50 30×30
PBGA14×14FE64-1r5
8×8 64 10.50 10.50 0.60 1.50 30×30
PBGA15×15FE100-1r5
10×10 100 13.50 13.50 0.60 1.50 32×32
PBGA15×15FO81-1r5
9×9 81 12.00 12.00 0.60 1.50 32×32
PBGA17×17FO121-1r5
11×11 121 15.00 15.00 0.60 1.50 36×36
PBGA17×17FE100-1r5
10×10 100 13.50 13.50 0.60 1.50 36×36
PBGA19×19FE144-1r5
12×12 144 16.50 16.50 0.60 1.50 40×40
PBGA19×19FO121-1r5
11×11 121 15.00 15.00 0.60 1.50 40×40
PBGA21×21FE196-1r5
14×14 196 19.50 19.50 0.60 1.50 44×44
PIN A1
INDICATOR
FE=Full Even Matrix
FO=Full Odd Matrix
FE=Full Even Matrix
FO=Full Odd Matrix
(The diameter of the land
should be no larger than the
land at the package interface)
For land pattern tolerance analysis,
see Section 14.0,Subsection 6.
Grid
Placement
Area
