Q/ZX - 2000
83
6.7.1.2 1.27mm 间距的方形 PBGA JEDEC MO151
a) 元件尺寸：1.27mm 间距的方形 PBGA 元件尺寸
1.27mm 间距的方形 PBGA 元件尺寸应符合图 70a,70b 的规定.见图 70a,70b：

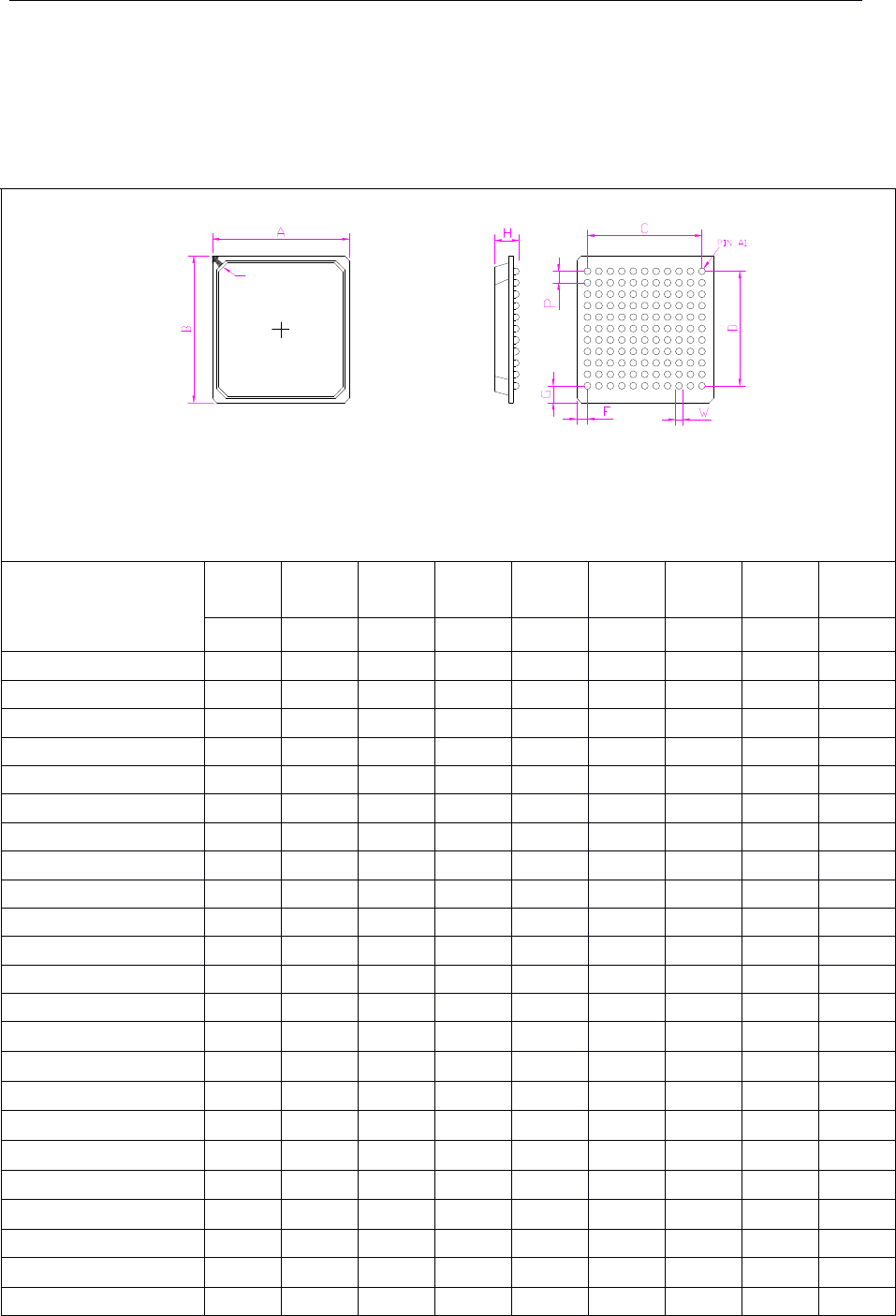

图 70a 1.27mm PBGA 元件的标准尺寸
封装名称
触点排
列
A B C D W P H F or G
行 x 列. max max max Max nom. Basic max nom.
PBGA7×7FO25-1r27 5×5 7.00 7.00 5.08 5.08 0.75 1.27 3.50 096
PBGA7×7FE16-1r27
4×4 7.00 7.00 3.81 3.81 0.75 1.27 3.50 1.6
PBGA8×8FE36-1r27 6×6 8.00 8.00 6.35 6.35 0.75 1.27 3.50 0.82
PBGA8×8FO25-1r27 5×5 8.00 8.00 5.08 5.08 0.75 1.27 3.50 1.46
PBGA9×9FE36-1r27 6×6 9.00 9.00 6.35 6.35 0.75 1.27 3.50 1.32
PBGA9×9FO25-1r27 5×5 9.00 9.00 5.08 5.08 0.75 1.27 3.50 1.96
PBGA10×10FO49-1r27 7×7 10.00 10.00 7.62 7.62 0.75 1.27 3.50 1.19
PBGA10×10FE36-1r27 6×6 10.00 10.00 6.35 6.35 0.75 1.27 3.50 1.82
PBGA11×11FE64-1r27 8×8 11.00 11.00 8.89 8.89 0.75 1.27 3.50 1.05
PBGA11×11FO49-1r27 7×7 11.00 11.00 7.62 7.62 0.75 1.27 3.50 1.69
PBGA12×12FO81-1r27 9×9 12.00 12.00 10.16 10.16 0.75 1.27 3.50 0.92
PBGA12×12FE64-1r27 8×8 12.00 12.00 8.89 8.89 0.75 1.27 3.50 1.56
PBGA13×13FE100-1r27 10×10 13.00 13.00 11.43 11.43 0.75 1.27 3.50 0.78
PBGA13×13FO81-1r27 9×9 13.00 13.00 10.16 10.16 0.75 1.27 3.50 1.42
PBGA14×14FE100-1r27 10×10 14.00 14.00 11.43 11.43 0.75 1.27 3.50 1.28
PBGA14×14FO81-1r27 9×9 14.00 14.00 10.16 10.16 0.75 1.27 3.50 1.92
PBGA15×15FO121-1r27 11×11 15.00 15.00 12.70 12.70 0.75 1.27 3.50 1.15
PBGA15×15FE100-1r27 10×10 15.00 15.00 11.43 11.43 0.75 1.27 3.50 1.78
PBGA17×17FO169-1r27 13×13 17.00 17.00 15.24 15.24 0.75 1.27 3.50 0.88
PBGA17×17FE144-1r27 12×12 17.00 17.00 13.97 13.97 0.75 1.27 3.50 1.51
PBGA19×19FE196-1r27 14×14 19.00 19.00 16.51 16.51 0.75 1.27 3.50 1.24
PBGA19×19FO169-1r27 13×13 19.00 19.00 15.24 15.24 0.75 1.27 3.50 1.88
PBGA21×21FE256-1r27 16×16 21.00 21.00 19.05 19.05 0.75 1.27 3.50 0.971
PIN A1
INDICATOR
FE=Full Even Matrix
FO=Full Odd Matrix
Q/ZX - 2000
84
b) 1.27mmPBGA 元件的焊盘尺寸
1.27mm PBGA 元件的焊盘尺寸应符合图 71a,71b 的规定。见图 71a,71b：

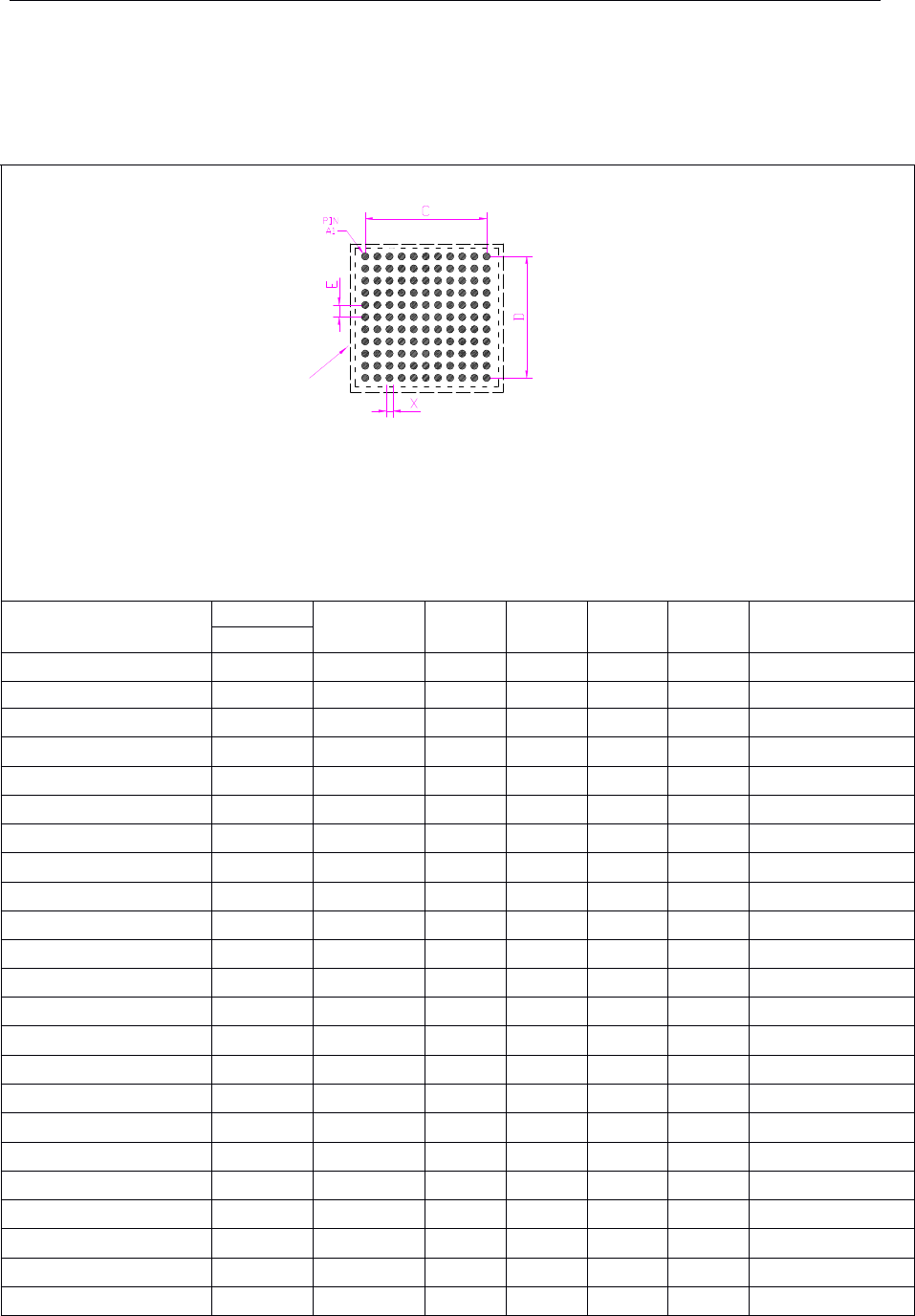

图 71a 1.27mm PBGA 元件的焊盘尺寸
封装名称
触点排列
最大触点数 C D X E
区域网格
（网格单元号码）
行 x 列.
PBGA7×7FO25-1r27
5×5 25 5.08 5.08 0.60 1.27 16×16
PBGA7×7FE16-1r27 4×4 16 3.81 3.81 0.60 1.27 16×16
PBGA8×8FE36-1r27
6×6 36 6.35 6.35 0.60 1.27 18×18
PBGA8×8FO25-1r27
5×5 25 5.08 5.08 0.60 1.27 18×18
PBGA9×9FE36-1r27
6×6 36 6.35 6.35 0.60 1.27 20×20
PBGA9×9FO25-1r27
5×5 25 5.08 5.08 0.60 1.27 20×20
PBGA10×10FO49-1r27
7×7 49 7.62 7.62 0.60 1.27 22×22
PBGA10×10FE36-1r27
6×6 36 6.35 6.35 0.60 1.27 22×22
PBGA11×11FE64-1r27
8×8 64 8.89 8.89 0.60 1.27 24×24
PBGA11×11FO49-1r27
7×7 49 7.62 7.62 0.60 1.27 24×24
PBGA12×12FO81-1r27
9×9 81 10.16 10.16 0.60 1.27 26×26
PBGA12×12FE64-1r27
8×8 64 8.89 8.89 0.60 1.27 26×26
PBGA13×13FE100-1r27
10×10 100 11.43 11.43 0.60 1.27 28×28
PBGA13×13FO81-1r27
9×9 81 10.16 10.16 0.60 1.27 28×28
PBGA14×14FE100-1r27
10×10 100 11.43 11.43 0.60 1.27 30×30
PBGA14×14FO81-1r27
9×9 81 10.16 10.16 0.60 1.27 30×30
PBGA15×15FO121-1r27
11×11 121 12.70 12.70 0.60 1.27 32×32
PBGA15×15FE100-1r27
10×10 100 11.43 11.43 0.60 1.27 32×32
PBGA17×17FO169-1r27
13×13 169 15.24 15.24 0.60 1.27 36×36
PBGA17×17FE144-1r27
12×12 144 13.97 13.97 0.60 1.27 36×36
PBGA19×19FE196-1r27
14×14 196 16.51 16.51 0.60 1.27 40×40
PBGA19×19FO169-1r27
13×13 169 15.24 15.24 0.60 1.27 40×40
PBGA21×21FE256-1r27
16×16 256 19.05 19.05 0.60 1.27 44×44
FE=Full Even Matrix
FO=Full Odd Matrix
(The diameter of the land
should be no larger than the
land at the package interface)
For land pattern tolerance analysis,
see Section 14.0,Subsection 6.
Grid
Placement
Area
Q/ZX - 2000
85

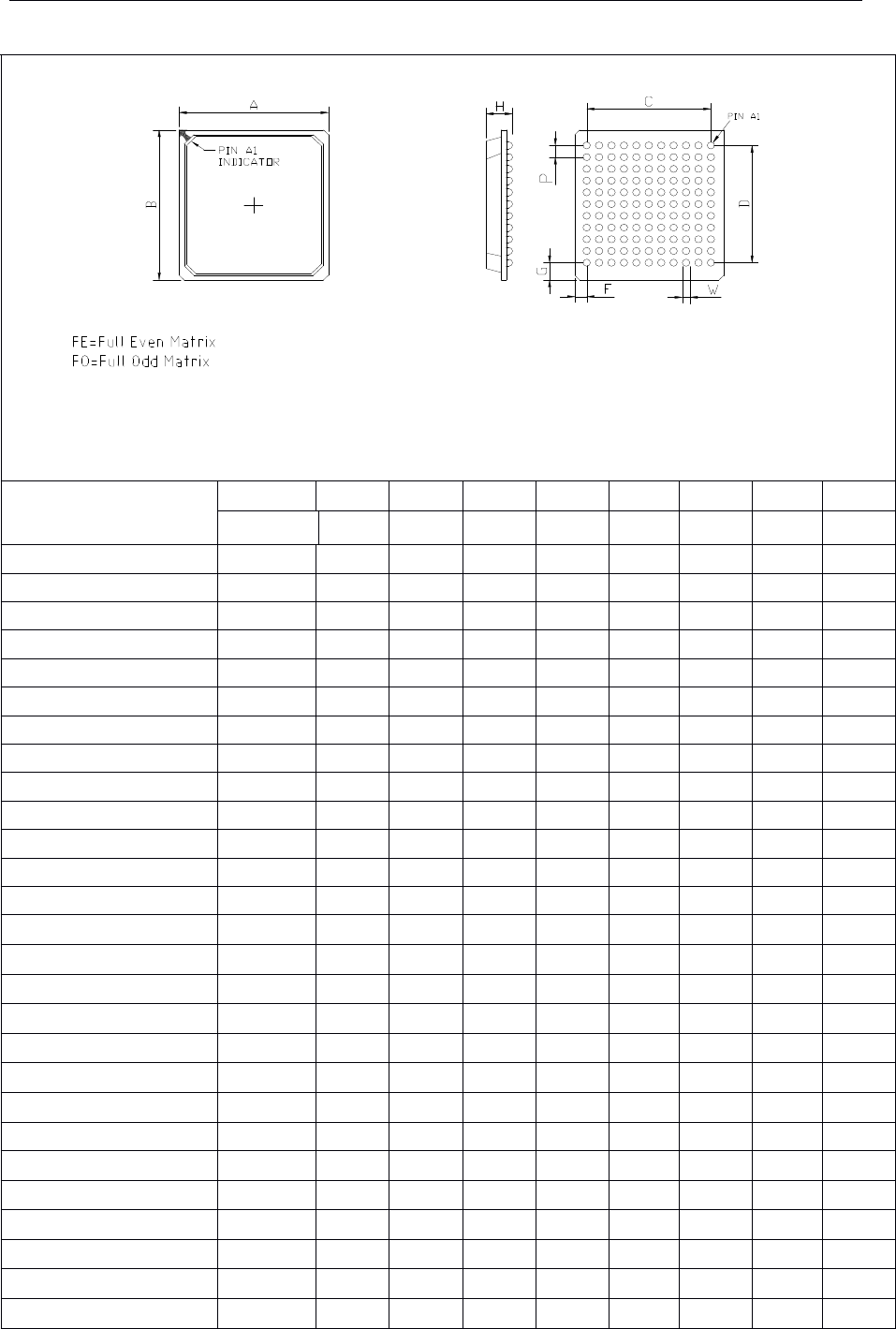

图 70b 1.27mm PBGA 元件的标准元件尺寸
封装名称
触点排列 A B C D W P H F or G
行 x 列 max max max max nom. basic max nom.
PBGA21×21FO225-1r27 15×15 21.00 21.00 17.78 17.78 0.75 1.27 3.50 1.6
PBGA23×23FE324-1r27 18×18 23.00 23.00 21.59 21.59 0.75 1.27 3.50 0.70
PBGA23×23FO289-1r27 17×17 23.00 23.00 20.32 20.32 0.75 1.27 3.50 1.34
PBGA25×25FO361-1r27 19×19 25.00 25.00 22.86 22.86 0.75 1.27 3.50 1.07
PBGA25×25FE324-1r27 18×18 25.00 25.00 21.59 21.59 0.75 1.27 3.50 1.70
PBGA27×27FO441-1r27 21×21 27.00 27.00 25.40 25.40 0.75 1.27 3.50 0.80
PBGA27×27FE400-1r27 20×20 27.00 27.00 24.13 24.13 0.75 1.27 3.50 1.43
PBGA29×29FE484-1r27 22×22 29.00 29.00 26.67 26.67 0.75 1.27 3.50 1.16
PBGA29×29FO441-1r27 21×21 29.00 29.00 25.40 25.40 0.75 1.27 3.50 1.80
PBGA31×31FE576-1r27 24×24 31.00 31.00 29.21 29.21 0.75 1.27 3.50 0.89
PBGA31×31FO529-1r27 23×23 31.00 31.00 27.94 27.94 0.75 1.27 3.50 1.53
PBGA33×33FO625-1r27 25×25 33.00 33.00 30.48 30.48 0.75 1.27 3.50 1.26
PBGA33×33FE576-1r27 24×24 33.00 33.00 29.21 29.21 0.75 1.27 3.50 1.89
PBGA35×35FO729-1r27 27×27 35.00 35.00 33.02 33.02 0.75 1.27 3.50 0.99
PBGA35×35FE676-1r27 26×26 35.00 35.00 31.75 31.75 0.75 1.27 3.50 1.62
PBGA375×375FO841-1r27 29×29 37.50 37.50 35.56 35.56 0.75 1.27 3.50 0.97
PBGA375×375FE784-1r27 28×28 37.50 37.50 34.29 34.29 0.75 1.27 3.50 1.60
PBGA40×40FO961-1r27 31×31 40.00 40.00 38.10 38.10 0.75 1.27 3.50 0.95
PBGA40×40FE900-1r27 30×30 40.00 40.00 36.83 36.83 0.75 1.27 3.50 1.58
PBGA425×425FO1089-1r27 33×33 42.50 42.50 40.64 40.64 0.75 1.27 3.50 0.93
PBGA425×425FE1024-1r27 32×32 42.50 42.50 39.37 39.37 0.75 1.27 3.50 1.56
PBGA45×45FO1225-1r27 35×35 45.00 45.00 43.18 43.18 0.75 1.27 3.50 0.91
PBGA45×45FE1156-1r27 34×34 45.00 45.00 41.91 41.91 0.75 1.27 3.50 1.54
PBGA475×475FO1369-1r27 37×37 47.50 47.50 45.72 45.72 0.75 1.27 3.50 0.89
PBGA475×475FE1296-1r27 36×36 47.50 47.50 44.45 44.45 0.75 1.27 3.50 1.52
PBGA50×50FO1521-1r27 39×39 50.00 50.00 48.26 48.26 0.75 1.27 3.50 0.87
PBGA50×50FE1444-1r27 38×38 50.00 50.00 46.99 46.99 0.75 1.27 3.50 1.50
