Q/ZX - 2000
4

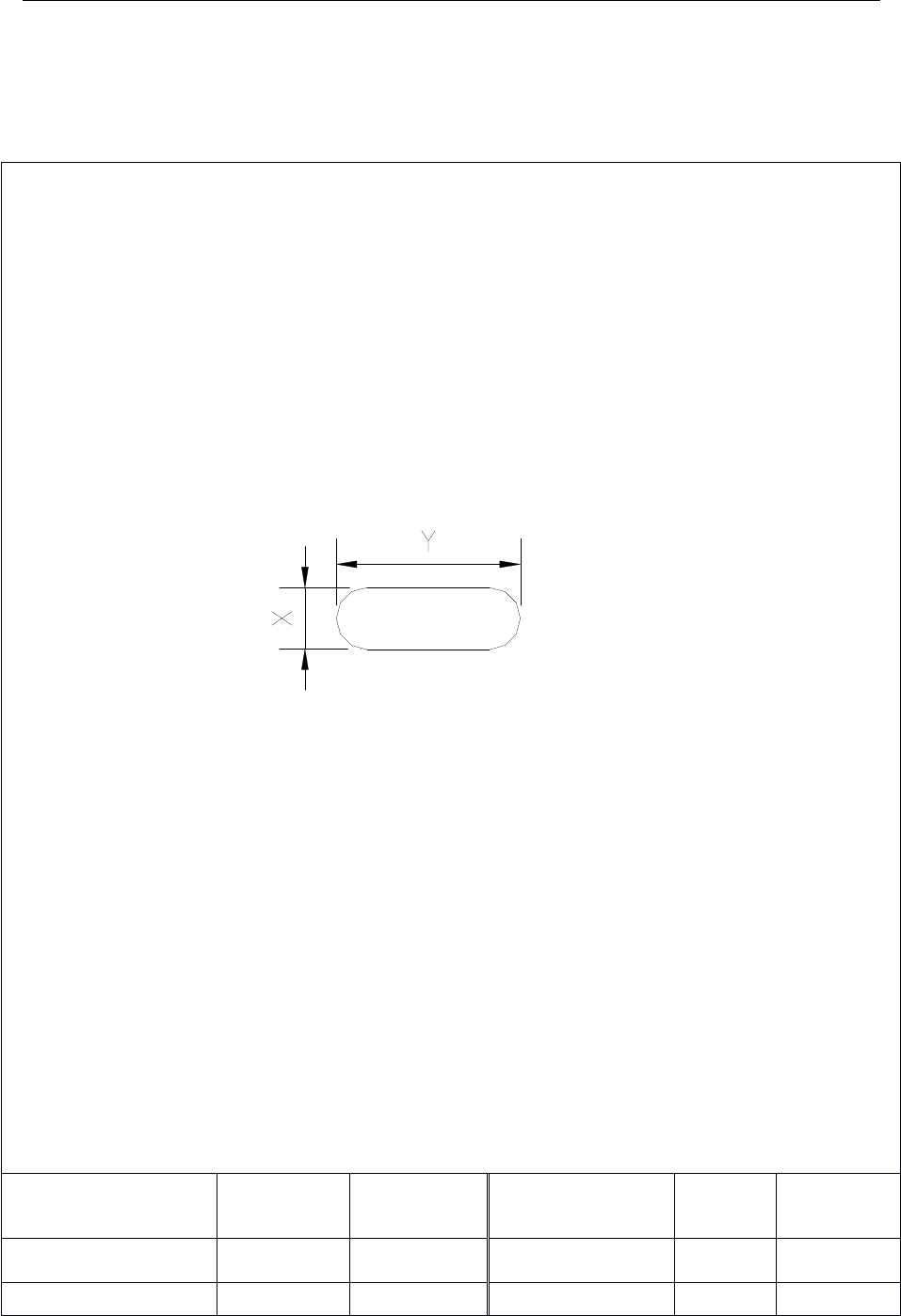

5.3� SMDF 表面贴装手指焊盘图形尺寸
表面贴装手指焊盘图形尺寸应符合图 3 要求。见图 3：
图 3 表面贴装手指焊盘图形尺寸
焊盘名称 X
（mm）
Y
(mm)
焊盘名称 X
（mm）
Y
(mm)
SMDF1r00X2r50 1.00 2.50 SMDF1r80X2r50 1.80 2.50
SMDF1r00X2r80 1.00 2.80 SMDF1r80X2r30 1.80 2.30
Q/ZX - 2000
5
5.4� THC 通孔圆焊盘图形尺寸
通孔圆焊盘图形尺寸应符合图 4 要求。见图 4：
图 4 通孔圆焊盘图形尺寸
焊盘名称 C
（mm/mil
）
D
(mm/mil)
焊盘名称 C
（mm/mil）
D
(mm/mil)
THC0r50D0r20 0.45/18 0.20/8 THC1r30D0r80 1.30/51 0.80/32
THC0r60D0r30 0.60/24 0.30/12 THC1r40D0r90 1.40/55 0.90/36
THC0r70D0r40 0.70/28 0.40/16 THC1r50D1r00 1.50/60 1.00/40
THC0r90D0r50 0.80/36 0.50/20 THC2r60D1r30 2.60/102 1.30/51
THC1r10D0r60 1.10/44 0.60/24 THC3r20D1r60 3.20/126 1.60/63
THC1r20D0r70 1.20/48 0.70/28 THC4r00D2r00 4.00/158 2.00/79
THC1r20D0r70 1.23/49 0.73/29 THC0r00D3r00 0/0 3.00/118
Q/ZX - 2000
6
5.5� THS 通孔方焊盘图形尺寸
通孔方焊盘图形尺寸应符合图 5 要求。见图 5：
图 5 通孔方焊盘图形尺寸
焊盘名称 S
（mm/mil）
D
(mm/mil)
焊盘名称 S
（mm/mil）
D
(mm/mil)
THS1R10D0R60 1.10/44 0.60/24 THS1r50D1r00 1.50/60 1.00/40
THS1r20D0r70 1.20/48 0.70/28 THS2r60D1r30 2.60/102 1.30/51
THS1r30D0r80 1.30/51 0.80/32 THS3r20D1r60 3.20/126 1.60/63
THS1r40D0r90 1.40/55 0.90/36 THS4r00D2r00 4.00/158 2.00/79
