Q/Z X - 2000 87 a) 1.0mmPBGA 元件尺寸 1.0mm PBGA 元件的尺寸应 符合图 72a 和 72b 的规定。见图 72a 和 72b： 图 72a 1.0mm PBGA 元件的标准尺寸 b) 1.0mm PBGA 的焊盘 封装名称 触点排 列 A B C D W P H F or G 行 x 列. max m ax m ax max nom. basic max nom. PBGA7×7FE36-1r0 …
Q/ZX - 2000
86

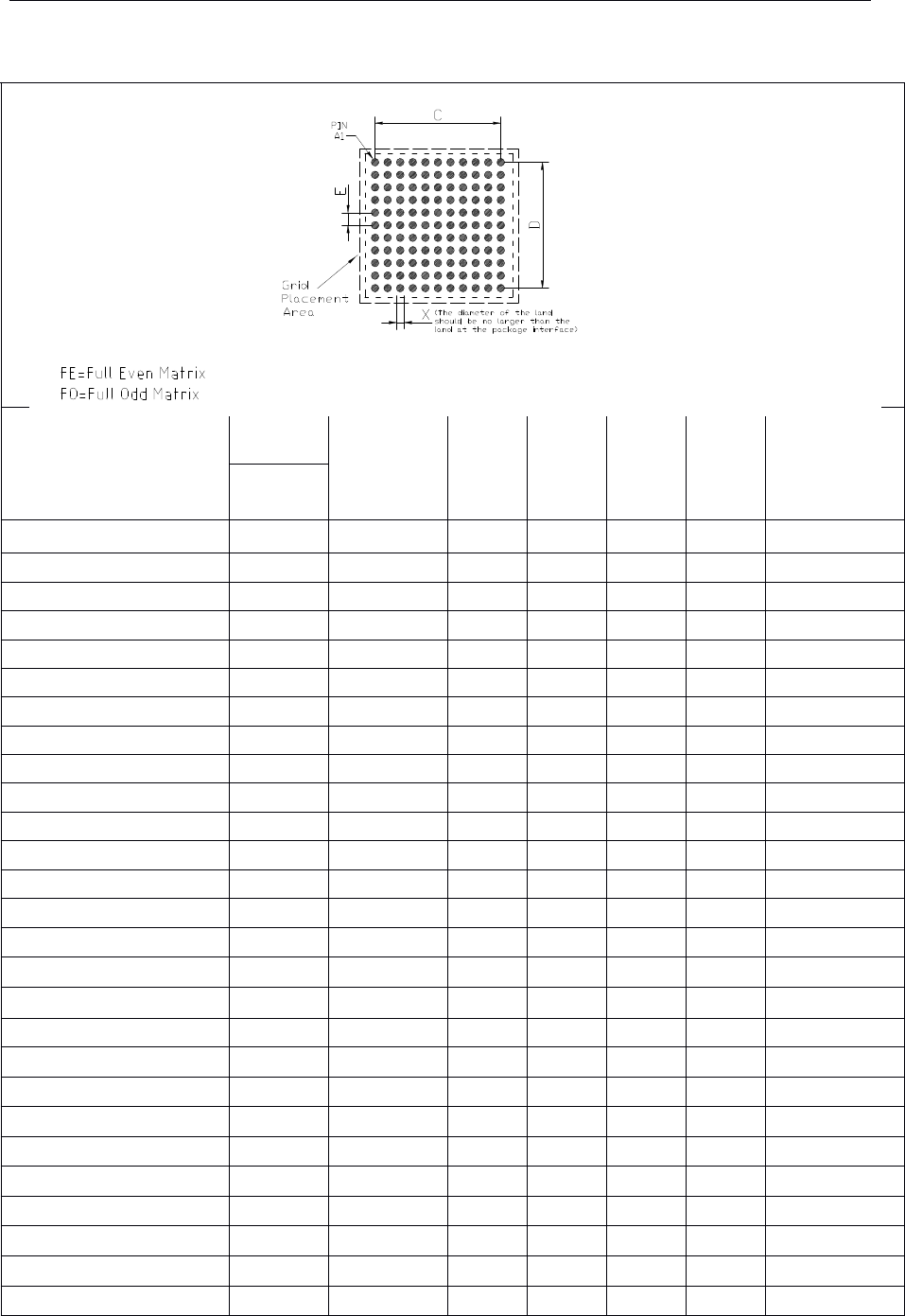

图 71b 1.27mm PBGA 元件的焊盘尺寸
6.7.1.3 1.0mm PBGA
封装名称
触点排列
最大触点数 C D X E
区域网格
（网格单元号
码）
行 x 列.
PBGA21×21FO225-1r27 15×15 225 17.78 17.78 0.60 1.27 44×44
PBGA23×23FE324-1r27 18×18 324 21.59 21.59 0.60 1.27 48×48
PBGA23×23FO289-1r27 17×17 289 20.32 20.32 0.60 1.27 48×48
PBGA25×25FO361-1r27 19×19 361 22.86 22.86 0.60 1.27 52×52
PBGA25×25FE324-1r27 18×18 324 21.59 21.59 0.60 1.27 52×52
PBGA27×27FO441-1r27 21×21 441 25.40 25.40 0.60 1.27 56×56
PBGA27×27FE400-1r27 20×20 400 24.13 24.13 0.60 1.27 56×56
PBGA29×29FE484-1r27 22×22 484 26.67 26.67 0.60 1.27 60×60
PBGA29×29FO441-1r27 21×21 441 25.40 25.40 0.60 1.27 60×60
PBGA31×31FE576-1r27 24×24 576 29.21 29.21 0.60 1.27 64×64
PBGA31×31FO529-1r27 23×23 529 27.94 27.94 0.60 1.27 64×64
PBGA33×33FO625-1r27 25×25 625 30.48 30.48 0.60 1.27 68×68
PBGA33×33FE576-1r27 24×24 576 29.21 29.21 0.60 1.27 68×68
PBGA35×35FO729-1r27 27×27 729 33.02 33.02 0.60 1.27 72×72
PBGA35×35FE676-1r27 26×26 676 31.75 31.75 0.60 1.27 72×72
PBGA375×375FO841-1r27 29×29 841 35.56 35.56 0.60 1.27 78×78
PBGA375×375FE784-1r27 28×28 784 34.29 34.29 0.60 1.27 78×78
PBGA40×40FO961-1r27 31×31 961 38.10 38.10 0.60 1.27 82×82
PBGA40×40FE900-1r27 30×30 900 36.83 36.83 0.60 1.27 82×82
PBGA425×425FO1089-1r27 33×33 1089 40.64 40.64 0.60 1.27 88×88
PBGA425×425FE1024-1r27 32×32 1024 39.37 39.37 0.60 1.27 88×88
PBGA45×45FO1225-1r27 35×35 1225 43.18 43.18 0.60 1.27 92×92
PBGA45×45FE1156-1r27 34×34 1156 41.91 41.91 0.60 1.27 92×92
PBGA475×475FO1369-1r27 37×37 1369 45.72 45.72 0.60 1.27 98×98
PBGA475×475FE1296-1r27 36×36 1296 44.45 44.45 0.60 1.27 98×98
PBGA50×50FO1521-1r27 39×39 1521 48.26 48.26 0.60 1.27 102×102
PBGA50×50FE1444-1r27 38×38 1444 46.99 46.99 0.60 1.27 102×102
Q/ZX - 2000
87
a) 1.0mmPBGA 元件尺寸

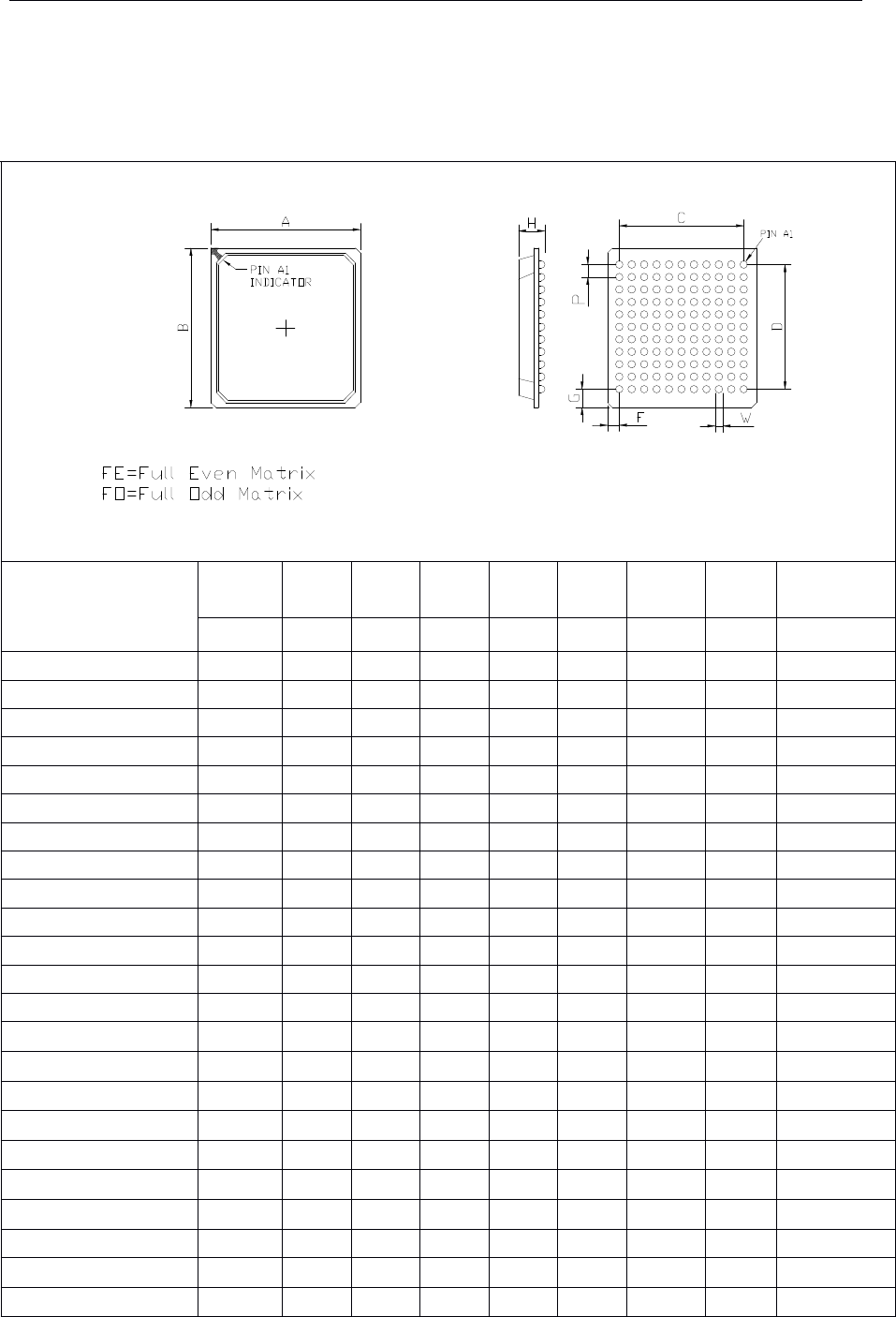

1.0mm PBGA 元件的尺寸应符合图 72a 和 72b 的规定。见图 72a 和 72b：
图 72a 1.0mm PBGA 元件的标准尺寸
b) 1.0mm PBGA 的焊盘
封装名称
触点排
列
A B C D W P H F or G
行 x 列. max max max max nom. basic max nom.
PBGA7×7FE36-1r0 6×6 7.00 7.00 5.00 5.00 0.60 1.00 3.50 1.00
PBGA7×7FO25-1r0 5×5 7.00 7.00 4.00 4.00 0.60 1.00 3.50 1.50
PBGA8×8FO49-1r0 7×7 8.00 8.00 6.00 6.00 0.60 1.00 3.50 1.00
PBGA8×8FE36-1r0 6×6 8.00 8.00 5.00 5.00 0.60 1.00 3.50 1.50
PBGA9×9FE64-1r0 8×8 9.00 9.00 7.00 7.00 0.60 1.00 3.50 1.00
PBGA9×9FO49-1r0 7×7 9.00 9.00 6.00 6.00 0.60 1.00 3.50 1.50
PBGA10×10FO81-1r0 9×9 10.00 10.00 8.00 8.00 0.60 1.00 3.50 1.00
PBGA10×10FE64-1r0 8×8 10.00 10.00 7.00 7.00 0.60 1.00 3.50 1.50
PBGA11×11FE100-1r0 10×10 11.00 11.00 9.00 9.00 0.60 1.00 3.50 1.00
PBGA11×11FO81-1r0 9×9 11.00 11.00 8.00 8.00 0.60 1.00 3.50 1.50
PBGA12×12FO121-1r0 11×11 12.00 12.00 10.00 10.00 0.60 1.00 3.50 1.00
PBGA12×12FE100-1r0 10×10 12.00 12.00 9.00 9.00 0.60 1.00 3.50 1.50
PBGA13×13FE144-1r0 12×12 13.00 13.00 11.00 11.00 0.60 1.00 3.50 1.00
PBGA13×13FO121-1r0 11×11 13.00 13.00 10.00 10.00 0.60 1.00 3.50 1.50
PBGA14×14FO169-1r0 13×13 14.00 14.00 12.00 12.00 0.60 1.00 3.50 1.00
PBGA14×14FE144-1r0 12×12 14.00 14.00 11.00 11.00 0.60 1.00 3.50 1.50
PBGA15×15FE196-1r0 14×14 15.00 15.00 13.00 13.00 0.60 1.00 3.50 1.00
PBGA15×15FO169-1r0 13×13 15.00 15.00 12.00 12.00 0.60 1.00 3.50 1.50
PBGA17×17FE256-1r0 16×16 17.00 17.00 15.00 15.00 0.60 1.00 3.50 1.00
PBGA17×17FO225-1r0 15×15 17.00 17.00 14.00 14.00 0.60 1.00 3.50 1.50
PBGA19×19FE324-1r0 18×18 19.00 19.00 17.00 17.00 0.60 1.00 3.50 1.00
PBGA19×19FO289-1r0 17×17 19.00 19.00 16.00 16.00 0.60 1.00 3.50 1.50
PBGA21×21FE400-1r0 20×20 21.00 21.00 19.00 19.00 0.60 1.00 3.50 1.00
Q/ZX - 2000
88

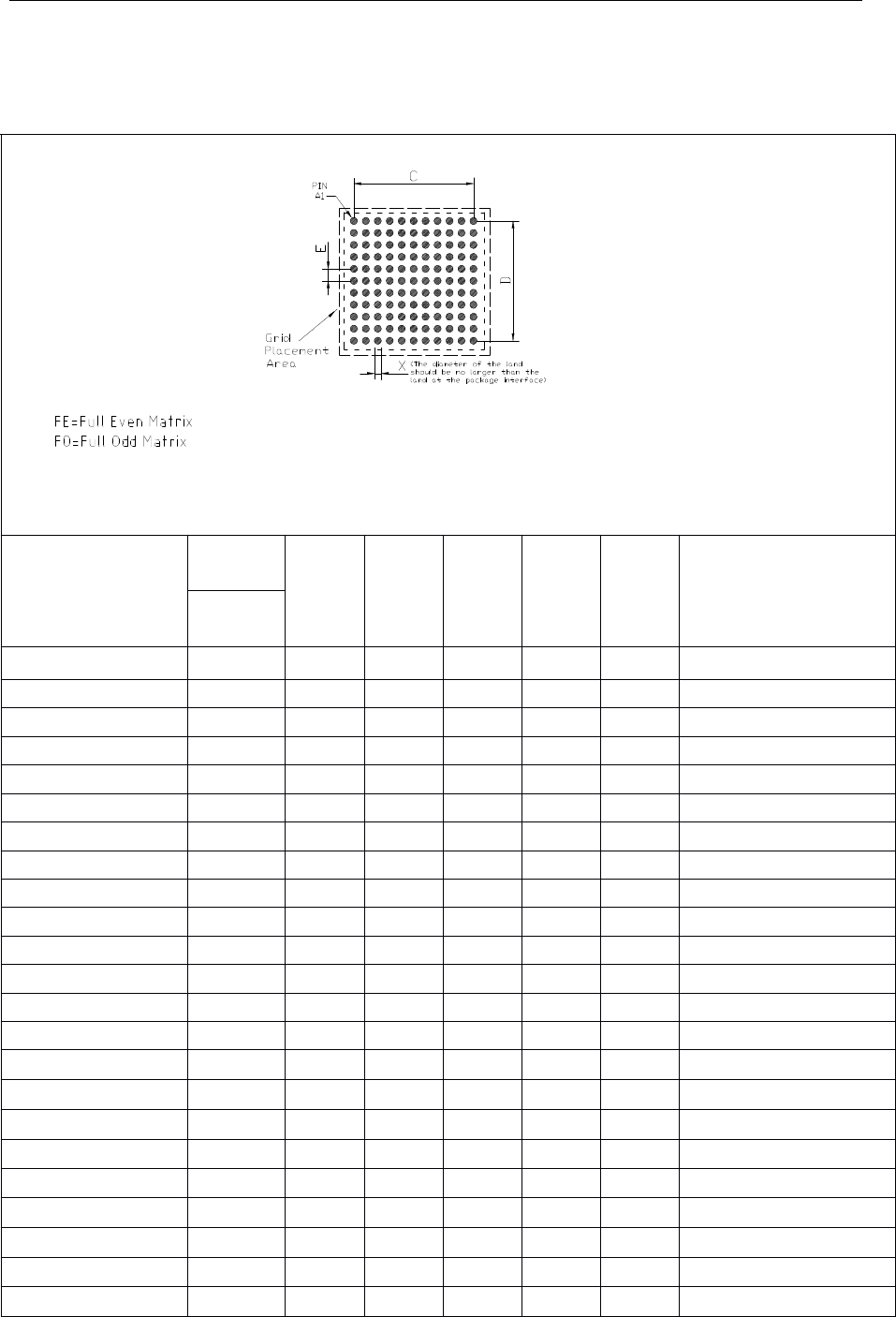

1.0mm PBGA 的焊盘尺寸应符合图 73a 和 73b 的规定。见图 73a 和 73b：
图 73a 1.0mm PBGA 元件焊盘的标准尺寸
封装名称
触点排列
最大触
点数 t
C D X E
区域网格
（网格单元号码）
行 x 列.
PBGA7×7FE36-1r0 6×6 36 5.00 5.00 0.50 1.00 16×16
PBGA7×7FO25-1r0 5×5 25 4.00 4.00 0.50 1.00 16×16
PBGA8×8FO49-1r0 7×7 49 6.00 6.00 0.50 1.00 18×18
PBGA8×8FE36-1r0 6×6 36 5.00 5.00 0.50 1.00 18×18
PBGA9×9FE64-1r0 8×8 64 7.00 7.00 0.50 1.00 20×20
PBGA9×9FO49-1r0 7×7 49 6.00 6.00 0.50 1.00 20×20
PBGA10×10FO81-1r0 9×9 81 8.00 8.00 0.50 1.00 22×22
PBGA10×10FE64-1r0 8×8 64 7.00 7.00 0.50 1.00 22×22
PBGA11×11FE100-1r0 10×10 100 9.00 9.00 0.50 1.00 24×24
PBGA11×11FO81-1r0 9×9 81 8.00 8.00 0.50 1.00 24×24
PBGA12×12FO121-1r0 11×11 121 10.00 10.00 0.50 1.00 26×26
PBGA12×12FE100-1r0 10×10 100 9.00 9.00 0.50 1.00 26×26
PBGA13×13FE144-1r0 12×12 144 11.00 11.00 0.50 1.00 28×28
PBGA13×13FO121-1r0 11×11 121 10.00 10.00 0.50 1.00 28×28
PBGA14×14FO169-1r0 13×13 169 12.00 12.00 0.50 1.00 30×30
PBGA14×14FE144-1r0 12×12 144 11.00 11.00 0.50 1.00 30×30
PBGA15×15FE196-1r0 14×14 196 13.00 13.00 0.50 1.00 32×32
PBGA15×15FO169-1r0 13×13 169 12.00 12.00 0.50 1.00 32×32
PBGA17×17FE256-1r0 16×16 256 15.00 15.00 0.50 1.00 36×36
PBGA17×17FO225-1r0 15×15 225 14.00 14.00 0.50 1.00 36×36
PBGA19×19FE324-1r0 18×18 324 17.00 17.00 0.50 1.00 40×40
PBGA19×19FO289-1r0 17×17 289 16.00 16.00 0.50 1.00 40×40
PBGA21×21FE400-1r0 20×20 400 19.00 19.00 0.50 1.00 44×44
