1.4 1.4 1.4 1.4 1.4 维护维护维护维护维护 · · · · · 保养方法保养方法保养方法保养方法保养方法 0308-001 1 - 74 (16-3) 按动作 [ON] 按钮，在 2 秒钟内按下操作台的 [ENABLE] 按钮，料车 3 、 4 向 F1 原点方向移动，显示如下界面。 Fig.4A85-13 Fig.4A85-13 Fig.4A85-13 Fig.4A85-13 Fig.4A85-13…

(16)确认料车位置标尺的参照记号是否检出。

(16-1)在 “ 料车 ” 选项卡中，按[ 检测出参照记号]Tab，显示如

下界面。

Fig.4A85-11 Fig.4A85-11

Fig.4A85-11 “

检测出参照记号检测出参照记号

检测出参照记号 ”

选项卡选项卡

选项卡

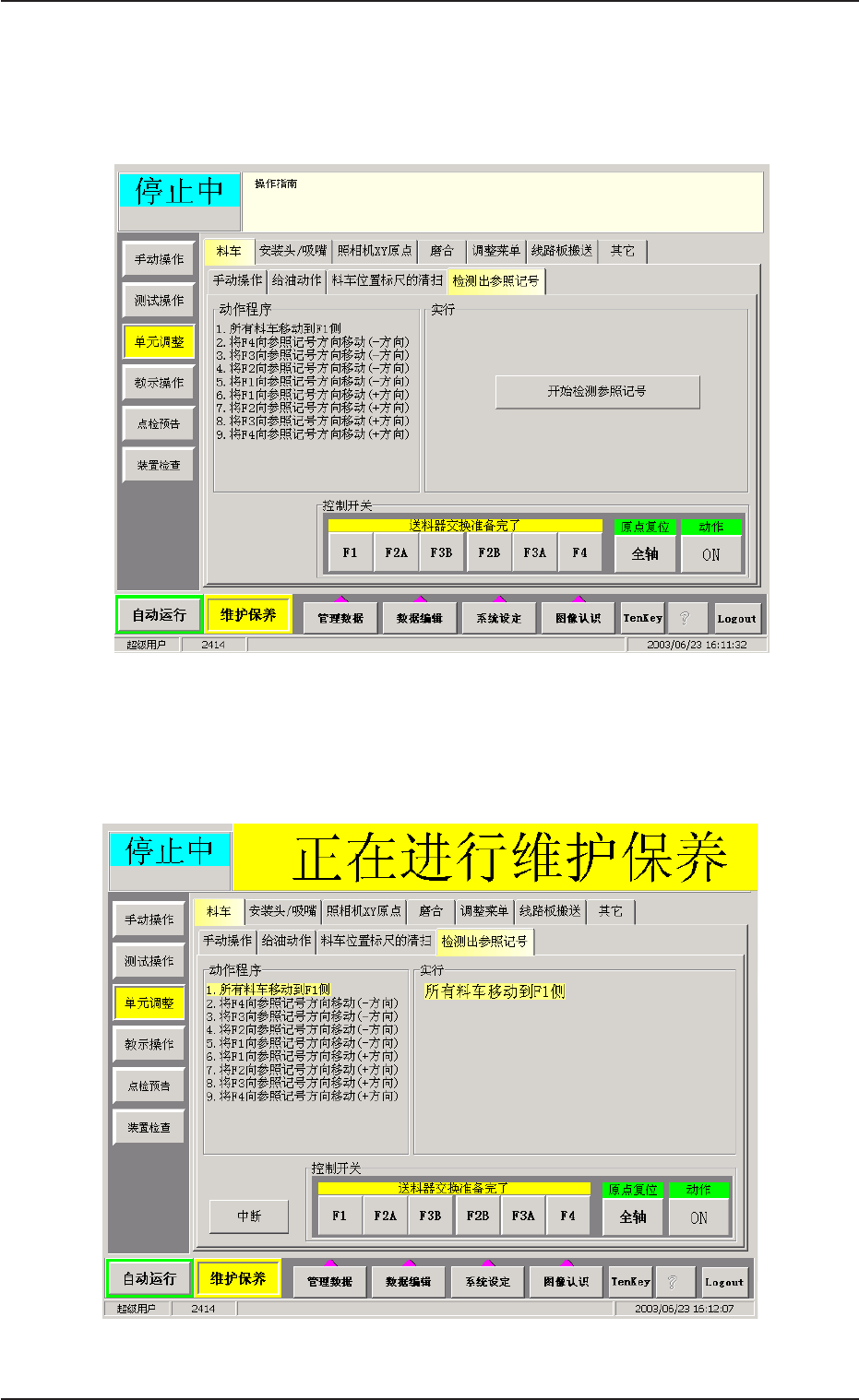

(16-2)在 “ 检测出参照记号 ” 选项卡中，按[ 开始检测参照记

号] 按钮，显示如下界面。

Fig.4A85-1 2Fig.4A85-1 2

Fig.4A85-1 2

1 .41 .4

1 .4

维护维护

维护

··

保养方法保养方法

保养方法

0308-001 1-73

1.41.4

1.4

维护维护

维护

··

保养方法保养方法

保养方法

0308-001 1-74

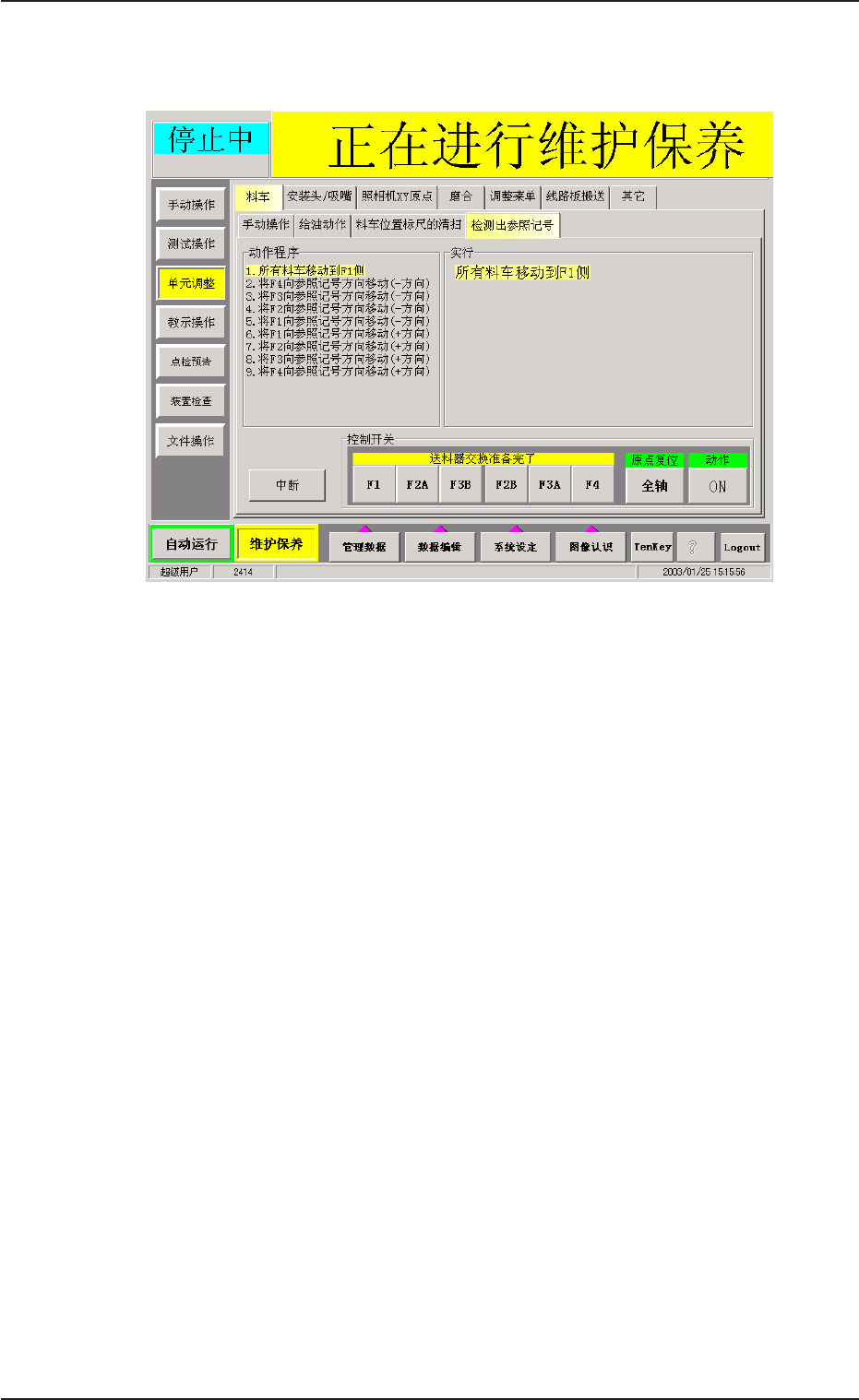

(16-3)按动作[ON]按钮，在 2 秒钟内按下操作台的[ENABLE]按

钮，料车 3 、4 向 F1 原点方向移动，显示如下界面。

Fig.4A85-13Fig.4A85-13

Fig.4A85-13

(16-4)按下[ 下一步骤] 按钮。

按动作[ON]按钮，在 2 秒钟内按下操作台[ENABLE]按

钮，进行 “ 将 F4 向参照记号方向移动(- 方向) ” 。

重复相同步骤，确认是否检测出参照记号( 动作步骤

3～9)。

1 .4.91 .4.9

1 .4.9

料车位置标尺部的清扫料车位置标尺部的清扫

料车位置标尺部的清扫

为了避免料车的错误操作，每三个月或者在直线导轨注油后，进

行料车位置标尺和料车位置标尺编码器安装头的清扫。

并且对检测参照标记的装置进行动作确认。

••

•

料车位置标尺的清扫料车位置标尺的清扫

料车位置标尺的清扫

(1) 在 “ 料车 ” 选项卡中，按[ 料车位置标尺的清扫]Tab，显示如

下画面。

Fig.4A86-1 Fig.4A86-1

Fig.4A86-1 “

料车位置标尺料车位置标尺

料车位置标尺 ”

选项卡选项卡

选项卡

1 .41 .4

1 .4

维护维护

维护

··

保养方法保养方法

保养方法

0308-001 1-75
