1 4 Rack Assy./Pallet Assy Rack/Pallet KJN-0901 51 50 52 14 15 17 23 29 35 30 31 32 33 34 16 20 39 39 45 21 21 21 21 45 45 18 41 5 13 26 48 25 13 22 22 40 27 41 27 23 23 19 1 4 21 46 42 43 46 46 46 36 2 46 7 7 3 22 6 6 9…

100%1 / 21
1
3
Z-axis
Moving-axis
KJN-0901
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 KJF-M1701-00 PLATE 1-A 2
2 KGW-M1701-10 PLATE 1-B 2
3 KJF-M1702-00 PLATE 2-A 2
4 KJF-M1714-L0 BRACKET L,Z GAPFLEX 1
5 KJF-M1714-R0 BRACKET R,Z GAPFLEX 1
6 KJF-M1711-00 DAMPER 4
7 KJF-M1712-00 DAMPER 4
8 KJF-M1717-00 PARTITION 1
9 KGW-M1716-00 BRKT.,PARTITION 1
10 KJF-M1704-00 SHAFT,1 4
11 KH2-M1705-00 SLIDE BUSH 4
12 KJF-M1725-A0 BREAKE MAGNETIC 1
13 KH2-M1726-01 COVER BRAKE 2
14 KH2-M1727-10 BELT 2
15 KH2-M1728-10 PULLEY,1 2
16 KH2-M1729-10 PULLEY,2 2
17 KJF-M1713-00 SCREW,BALL 2
18 KV5-M2612-00 GUIDE CABLE (DUCT) 2
19 KV5-M1731-00 HOLDER,BRG 2
20 K41-90M14-00 BEARING : 7201CDF 2
21 KJF-M1705-00 BLOCK 4
22 KJF-M1706-00 BRACKET 4
23 KJF-M1710-00 PLATE 3-A 2
24 KJF-M1715-00 BRKT.,UNDER A 4
25 KJF-M1716-00 BRKT.,UNDER B 4
26 KJN-M652L-00 SENSOR, DZ ORG 2
27 KGW-M1713-00 BRKT. SENSOR ORG 2
28 KGW-M1811-00 BRKT.,DOG 2
29 KJF-M1718-00 DOG 2
30 90K63-411G32 AC SERVO MOTOR 1 DZ 1
31 90K63-411G33 AC SERVO MOTOR 1 DZ 2
32 KJF-M1730-00 COVER MOTOR 2
33 KJF-M171M-00 MOTOR BRACKET 2
34 KJF-M1719-00 PIN 4
35 90185-01J00 NUT U : FU01SS(M12) 2
36 KJN-M652F-000 SENSOR DZ1 POS.ASSY 2
37 KJN-M652F-100 SENSOR DZ2 POS.ASSY 2
38 KJN-M1713-000 BRKT. SENSOR 2
39 91312-03006 BOLT HEX.SOCKET HEAD 16 M3X6
40 91312-03025 BOLT,HEX.SOCKET HEAD 6 M3X25
41 91312-04006 BOLT HEX.SOCKET HEAD 23 M4X6
42 91312-04008 BOLT HEX.SOCKET HEAD 3 M4X8
43 91312-04010 BOLT HEX.SOCKET HEAD 10 M4X10
44 91312-05010 BOLT HEX.SOCKET HEAD 32 M5X10
45 91312-05012 BOLT HEX.SOCKET HEAD 24 M5X12
46 91312-05014 BOLT HEX.SOCKET HEAD 24 M5X14
47 91312-05016 BOLT HEX.SOCKET HEAD 16 M5X16
48 91312-05020 BOLT HEX.SOCKET HEAD 8 M5X20
49 91312-06010 BOLT HEX.SOCKET HEAD 8 M6X10
50 91312-06016 BOLT HEX.SOCKET HEAD 4 M6X16
51 92012-08020 BOLT,BUTTON HEAD 8 M8X20
52 92902-03200 WASHER PLAIN 12
53 92902-04200 WASHER PLAIN 11
54 92902-05200 WASHER PLAIN 16
55 92902-08200 WASHER,PLAIN 8
56 92A08-05305 SCREW,SET 4
57 93306-20113 BEARING : 6201UU 2
58 KJF-M1720-00 NUT PLATE 2
59 98902-03008 SCREW BINDING HEAD 6
60 98902-04008 SCREW BINDING HEAD 16
61 99009-12400 CIRCLIP : 2
62 K16-90101-060 BOLT : TP-M4X6 2
40
13 38
12
57
51
55
10
60
60
18
44
44
4
5
59
26
39
52
27
44
47
46
54
22
21
44
52
56
55
22
54
46
47
46
25
24
21
44
43
41
62
42
53
9
42
8
58
51
16
32
14
56
15
48
44
42
19
47
35
20
53
54
23
7
7
51
47
54
33
39
52
28
29
31
11
34
45
45
17
49
50
61
51
55
2
6
10
30
44
36
56
52
39
37
56
52
39
36
38
56
37
38
56
45
11
3
6
1
1
4

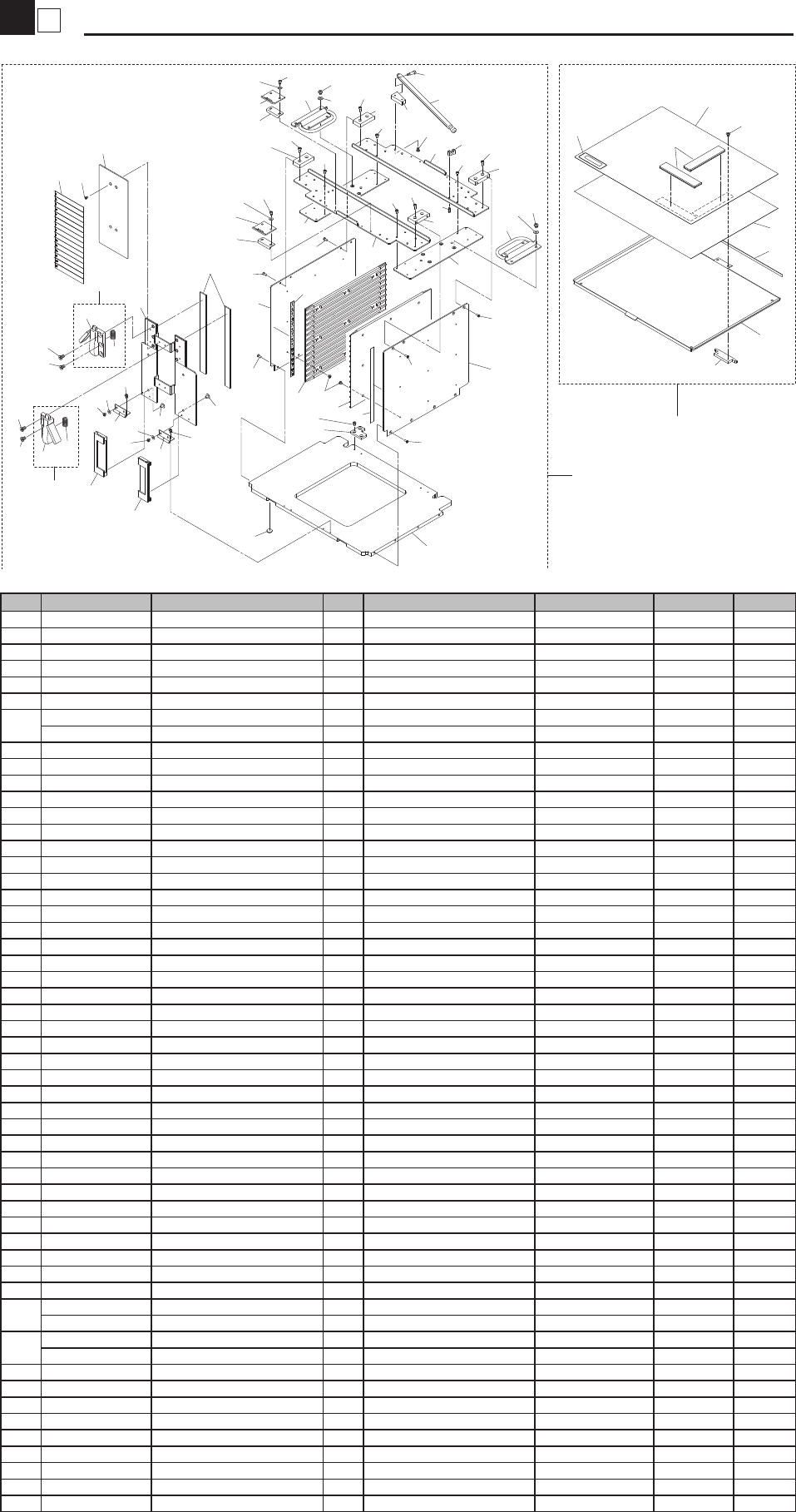

Rack Assy./Pallet Assy
Rack/Pallet
KJN-0901
51
50
52
14
15
17
23
29
35
30
31
32
33
34
16
20
39
39
45
21
21
21
21
45
45
18
41
5
13
26
48
25
13
22
22
40
27
41
27
23
23
19
1
4
21
46
42
43
46
46
46
36
2
46
7
7
3
22
6
6
9
8
27
10
11
44
27
10
11
44
12
12
38
37
37
38
24
28
24
28
26
25
40
3
46
39
39
45
47
49
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 KGX-M1731-01 PLATE, BOTTOM 1
2 KGX-M1742-00 FRAME, SIDE R 1
3 KGX-M1733-01 CARD GUIDE 2
4 KGX-M1734-00 STOPPER, PALLET 1
5 KGX-M1735-01 DOOR, RACK 1
6 KGX-M1736-00 HINGE ASSY 1
7
KGX-M1737-00 LABEL, PALLET POSI. 1 (1~15)
KGX-M1373-10 LABEL, PALLET POSI. 1 (16~30)
8 KGX-M173A-L0 LATCHE 1
9 KGX-M173A-R0 LATCHE 1
10 KGX-M173B-00 BRKT. LATCHE 2
11 KGX-M173C-00 STOPPER BRKT. 2
12 KGX-M173H-00 HANDLE 2
13 KGX-M173J-00 SPRING 2
14 KGX-M173K-00 BOLT 1
15 KGX-M173L-00 SHAFT 1
16 KGX-M173M-00 SHAFT CLIP 1
17 KGX-M173N-00 BRACKET 1
18 KGX-M173P-01 DOOR, RUBBER 2
19 K93-M1392-00 SPACER (TM-180-303) 4
20 90115-2AJ008 BOLT HEX. SOCKET HEAD 2
21 91312-03005 BOLT HEX. SOCKET HEAD 6
22 98902-03004 SCREW BINDING HEAD 20
23 98902-03006 SCREW BINDING HEAD 6
24 98902-04006 SCREW,BINDING HEAD 8
25 98902-05008 SCREW,BINDING HEAD 4
26 98702-05010 SCREW, FLAT HEAD 2
27 92903-03600 WASHER PLAIN 8
28 92903-04600 WASHER PLAIN 8
29 KGX-M1751-01 PALLET 1
30 KGX-M1752-00 SHEET 1
31 KGX-M1753-00 PLATE MAGNET 1
32 KV4-M1755-00 PLATE 1 1
33 KGX-M1755-00 MAGNET 2
34 K16-90105-00 BOLT: TP-M3X6 2
35 KGX-M1756-00 SEAT 1
36 KGX-M1741-00 FRAME SIDE L 1
37 KGX-M1743-00 FRAME TOP 2
38 KGX-M1744-00 PLATE HANDLE 2
39 KGX-M1745-00 PLATE BLOCK 4
40 KGX-M173T-00 RACK HANDLE 2
41 K16-90101-06 BOLT: TP-M4x6 4
42
KGX-M17B0-04 RACK ASSY 2 S.T.D
KGX-M17B0-A1 RACK ASSY 2 IT O/P
43
KGX-M17B1-01 PALLET ASSY 30 S.T.D
KGX-M17B1-A0 PALLET ASSY 30 IT O/P
44 91312-03006 BOLT HEX. SOCKET HEAD 4
45 91312-03008 BOLT HEX. SOCKET HEAD 16
46 98702-03008 SCREW, FLAT HEAD 16
47 KGX-M173D-L0 LATCHE L ASSY 1
48 KGX-M173D-R0 LATCHE R ASSY 1
49 KGF-M5542-00 BARCODE LABEL, PL 1
50 98902-03006 SCREW, HEAD 4
51 KGX-M173S-02 PLATE, SEAL 1
52 KGS-M5552-00 BARCODE LABEL, MZ 1
1
5
Rack Stage
Magazine
KJN-0901
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 KJF-M17D1-L0 RACK STAGE L ASSY 2 3,4Stage
2 KJF-M17D1-R0 RACK STAGE R ASSY 2 1,2Stage
3 KJN-M17D2-30 SHUTTER C13 ASSY 1 1,3Stage
4 KJN-M17D2-40 SHUTTER C24 ASSY 1 2,4Stage
5 KJN-M17D3-30 SHUTTER L3 ASSY 1 3Stage
6 KJN-M17D3-40 SHUTTER L4 ASSY 1 4Stage
7 KJN-M17D4-10 SHUTTER R1 ASSY 1 1Stage
8 KJN-M17D4-20 SHUTTER R2 ASSY 1 2Stage
9
KGX-M17D5-00 RACK LOCK ASSY 4 All Stage S.T.D
KGX-M17D5-10 RACK LOCK ASSY 1 All Stage IT O/P
10 KGX-M1785-L0 BRACKET,SENSOR L 4 3,4Stage
11 KGX-M1785-R0 BRACKET,SENSOR R 4 1,2Stage
12 KJD-M178L-00 QUICK EXHAUST VALVE 16
13 KJN-M652K-00 SENSOR,PLT1 ORG 1 1Stage R
14 KJN-M652K-10 SENSOR,PLT2 ORG 1 2Stage R
15 KJN-M652K-20 SENSOR,PLT3 ORG 1 3Stage L
16 KJN-M652K-30 SENSOR,PLT4 ORG 1 4Stage L
17 KJN-M652A-10 SENSOR,RACK1 SET 1 1Stage L
18 KJN-M652A-30 SENSOR,RACK2 SET 1 2Stage L
19 KJN-M652A-50 SENSOR,RACK3 SET 1 3Stage R
20 KJN-M652A-70 SENSOR,RACK4 SET 1 4Stage R
21 KJN-M652A-20 SENSOR,R CLAMP1 1 1Stage
22 KJN-M652A-40 SENSOR,R CLAMP2 1 2Stage
23 KJN-M652A-60 SENSOR,R CLAMP3 1 3Stage
24 KJN-M652A-80 SENSRO,R CLAMP4 1 4Stage
25 KJF-M1781-00 PLATE BOTTOM,MAGAZIN 4 All Stage
26 KGX-M1782-00 GUIDE,MAGAGINE 8 All Stage
27 KGX-M1783-00 PIN,LOCATE 8 All Stage
28 KGX-M1784-L0 BLOCK,SENSOR L 2 3,4Stage
29 KGX-M1784-R0 BLOCK,SENSOR R 2 1,2Stage
30 KGX-M1786-01 BASE,SPRING 8 All Stage
31 KGX-M1787-01 LEAF SPRIG 16 All Stage
32 KJF-M1788-00 MAGAZINE PLATE COVER 4 All Stage
33 KM5-M7169-00 SCREW : M2X2 16 All Stage
34 90990-01J017 BOLT,HEX.SOCKET HEAD 8
35 90947-30JA00 STEEL BALL 1 16
36 90115-02J008 BOLT HEX.SOCKET HEAD 16
37 91312-03005 BOLT HEX.SOCKET HEAD 8 M3X5
38 91312-03006 BOLT HEX.SOCKET HEAD 8 M3X6
39 91312-04006 BOLT HEX.SOCKET HEAD 16 M4X6
40 91312-04010 BOLT HEX.SOCKET HEAD 56 M4X10
41 91312-05012 BOLT HEX.SOCKET HEAD 16 M5X12
42 92902-05200 WASHER PLAIN 16
43 98902-03008 SCREW BINDING HEAD 8
