9 Bauelemente-Zuführung 9.2 BE-Einzug 328 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 9.2.4 Feeder-Control-Unit (FCU) tauschen Teile, Hilfsmittel und Werkzeug Abb.442: X-FCU V3, X-Serie [03170613S01] ● X-FCU V…
9 Bauelemente-Zuführung
9.2 BE-Einzug
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 327
1
1
3
2

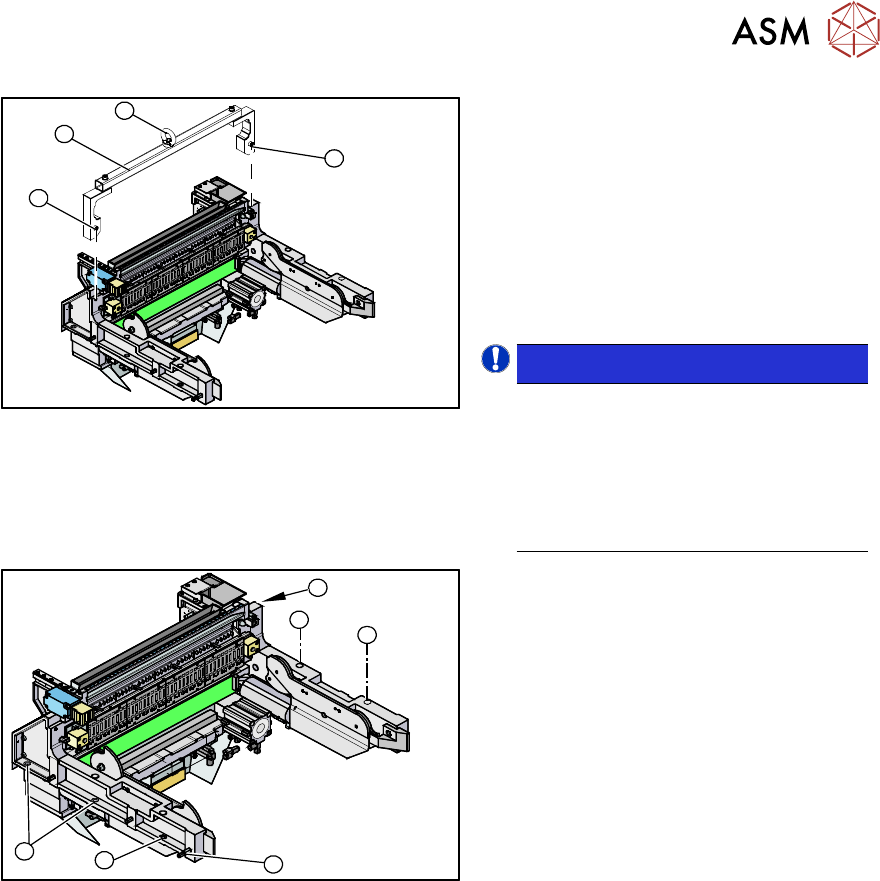

Abb.440: Montagehilfe
1. Befestigung
2. Montagehilfe
3. Öse
► Montieren Sie die Montagehilfe(2) an
die vorgesehenen Befestigungen(1)
am BE-Einzug.
► Befestigen Sie die Hebevorrichtung an
der Öse(3)
der Montagehilfe(2).
HINWEIS!
Je nach Stellplatz kann der BE-Einzug
an verschiedenen Positionen in die
Maschine eingebaut werden. Markie-
ren Sie die Position an der sich der
BE-Einzug befindet, damit dieser wie-
der an die ursprüngliche Position mon-
tiert werden kann.
.
1
1
1
1
2
1
Abb.441: Befestigungsschrauben
► Entfernen Sie die Befestigungsschrau-
ben(1)
des BE-Einzugs.
► Heben Sie den kompletten BE‑Einzug
aus der Maschine heraus, und legen
Sie ihn auf eine geeignete Unterlage
(vier Holzklötze etc.).
► Achten Sie dabei darauf, dass Sie die
Ventile, Anschlusskabel, Schläuche,
etc. nicht beschädigen.
Einbau
► Montieren Sie die Montagehilfe auf den neuen BE-Einzug und heben ihn mit der Hebevorrich-
tung in die Maschine.
► Stellen Sie komplette Verkabelung wieder her. Verwenden Sie ggf. als zusätzliches Hilfsmittel
die Wirkschaltplanmappe.
► Bringen Sie den BE-Einzug in die endgültige Position (an die vorher markierte Einbau-Position).
Achten Sie darauf, dass Sie die Kabel und Schläuche nicht beschädigen.
Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
9 Bauelemente-Zuführung
9.2 BE-Einzug
328 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.2.4 Feeder-Control-Unit (FCU) tauschen
Teile, Hilfsmittel und Werkzeug

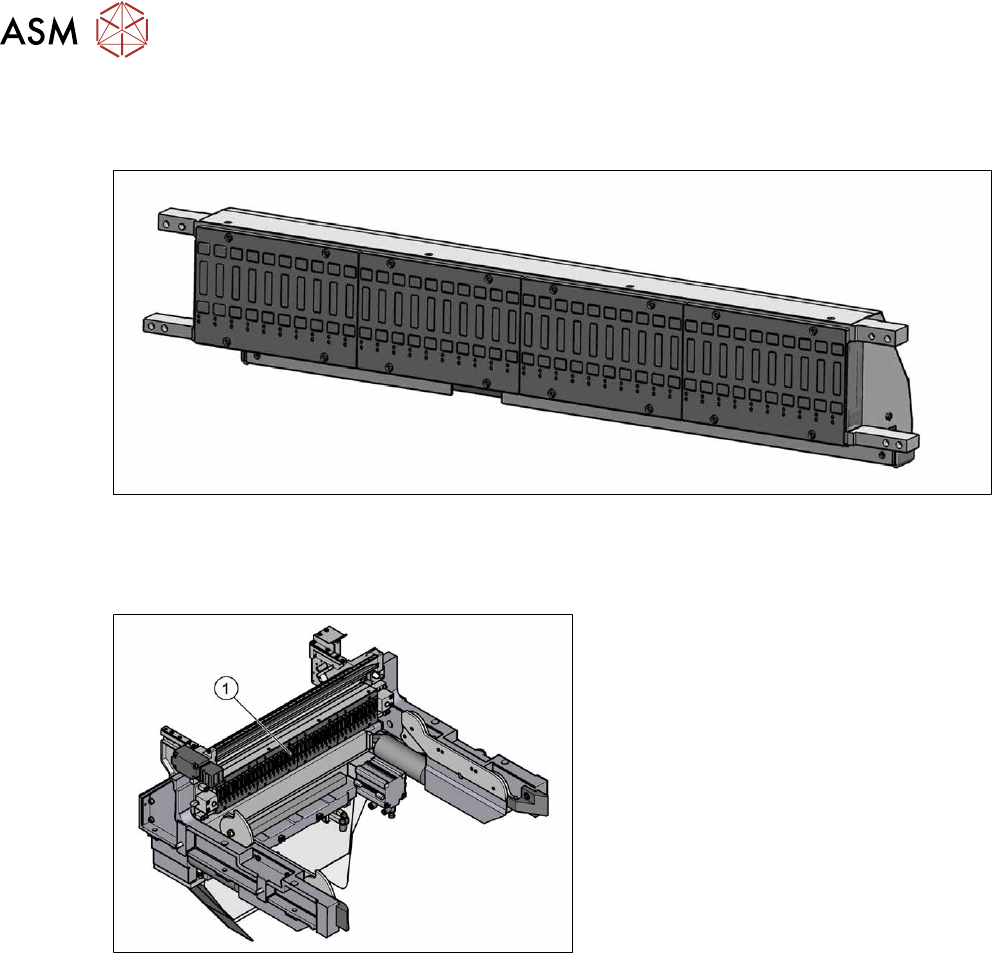

Abb.442: X-FCU V3, X-Serie [03170613S01]
●
X-FCU V3, X-Serie [03170613Sxx]
Übersicht
Abb.443: FCU am BE-Einzug
1. Feeder-Control-Unit (FCU)
Die FCU ist an den Stellplätzen im BE‑Ein-
zug montiert.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Demontieren Sie die Feeder-Entriegelungsleiste.
► Entfernen Sie die Befestigungsschrauben der FCU. Je nach Version sind es vier oder sechs
Befestigungsschrauben.
► Demontieren Sie das Abdeckblech über den Kabeln.
► Beschriften Sie alle Kabel, sowie die Position der Stecker, welche an der Klemmleiste der
FCU angeschlossen sind.
► Stecken Sie alle elektrischen Anschlüsse von der Klemmleiste der FCU ab.
► Hebeln Sie die FCU vorsichtig aus der Verstiftung heraus.
► Entfernen Sie die Erdungsklemme.
9 Bauelemente-Zuführung
9.2 BE-Einzug
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 329
Einbau
► Stellen Sie die DIP-Schalter an der FCU ein (s.u.).
► Legen Sie die Anschlusskabel in die Aussparung und schieben Sie die neue FCU vorsichtig
ein. Achten Sie darauf keine Kabel zu quetschen.
► Ziehen Sie die Kabelenden unter der Klemmleiste heraus.
► Stecken Sie alle elektrischen Anschlüsse gemäß der Beschriftung an der Klemmleiste an.
► Montieren Sie das Abdeckblech und die FCU.
Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
Weitere Informationen
Für weitere Informationen, insbesondere zu Firmwareproblemen, lesen Sie die technische Infor-
mation "Baugruppe X-FCU, 80MHz" [DE:TI2019‑05D03] [EN:TI2019‑05E03].
Platinenbeschreibung

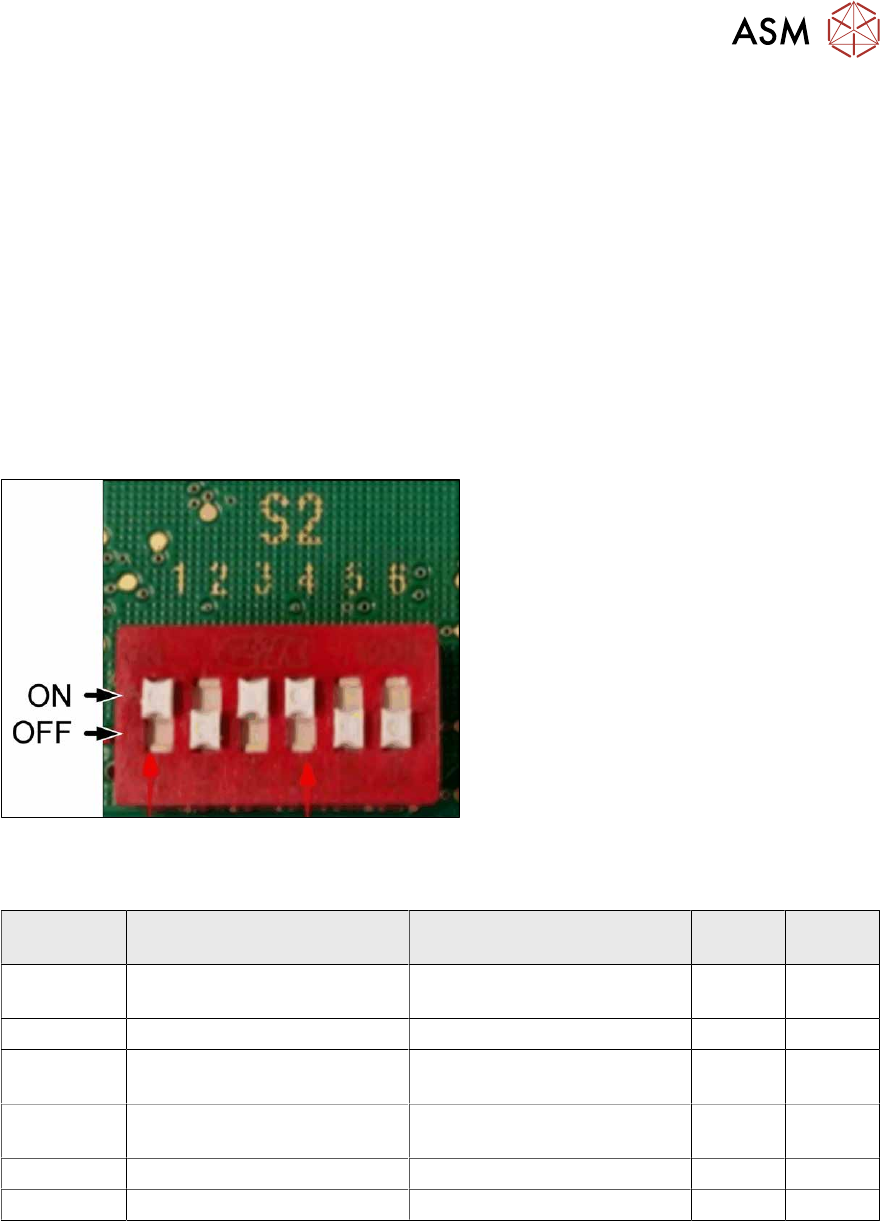

Abb.444: DIP-Schalter S2 (am Beispiel FCU 40fach)
► Stellen Sie den DIP-Schalter entspre-
chend Ihrer Konfiguration ein.
DIP-Schalter S2
S2 ON OFF FCU
40fach
FCU
60fach
S2-SW1 Testmodus für Abwurfbehälter
aus
Testmodus für Abwurfbehälter
an
ON ON
S2-SW2 60-fach-FCU 40-fach-FCU OFF ON
S2-SW3 Ohne Einzugsteuerung
Mit virtuellem Taster
Mit Einzugsteuerung
Ohne virtuellen Taster
ON ON
S2-SW4 Mit Gurtschneider und mit
PPW-Funktionalität
Ohne Gurtschneider und
PPW-Funktionalität
ON ON
S2-SW5 Nicht verwendet Nicht verwendet OFF ON
S2-SW6 Nicht verwendet Nicht verwendet OFF ON
