8 Kopftausch 8.5 SIPLACE C&P20P/M2 tauschen Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 273 Ausbau ► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die Maschine g…
8 Kopftausch
8.5 SIPLACE C&P20P/M2 tauschen
272 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Abb.345: BE-Sensor-Schutzkappe [03092400-xx]
●
BE-Sensor-Schutzkappe [03092400-xx]
●
Kalibrierteil Version SST23 [03034148-xx]
●
Kalibrierteil SST48/49 [03157023-xx]
Bei weiterführenden Arbeiten am Bestückkopf:
●
Kopfständer [03056231‑xx]
●
Serviceanleitung "SIPLACE C&P20P" [DE:00197489‑xx] [EN:00197490‑xx]
●
Job Card "Preventive Maintenance C&P20P" [DE:00197529‑xx] [EN:00197528‑xx] (weitere
Sprachen verfügbar)
Ggf. bei Vakuumpumpenbetrieb:
●
Montageanleitung "Option Vakuumpumpe SIPLACE X‑SerieS ab Hxxxx" [DEEN:00198599‑xx]
Übersicht
Abb.346: SIPLACE C&P20P
1. Anschluss Haltekreis
2. Zwischenverteiler-Platine (hinter der
Abdeckung)
3. Bauelemente-Sensor
Abb.347: Befestigungsschrauben
1. Vier Befestigungsschrauben (gelbe
Markierung)
HINWEIS!
Die Länge des Abluftschlauches
"Silikonschlauch Di8 Da12 elektrisch
leitfähig 1m" [03006727Sxx] am
SIPLACE C&P20P/M2 beträgt
355mm.
.
8 Kopftausch
8.5 SIPLACE C&P20P/M2 tauschen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 273
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}90]
VORSICHT
Demontieren Sie den Bestückkopf sehr vorsichtig!
Die Prismen des BE-Sensors unterhalb des Bestückkopfes können beschädigt werden.
► Stellen Sie den Bestückkopf niemals auf dem BE-Sensor ab.
► Setzen Sie die BE-Sensorschutzkappe auf den BE-Sensor des Bestückkopfes.

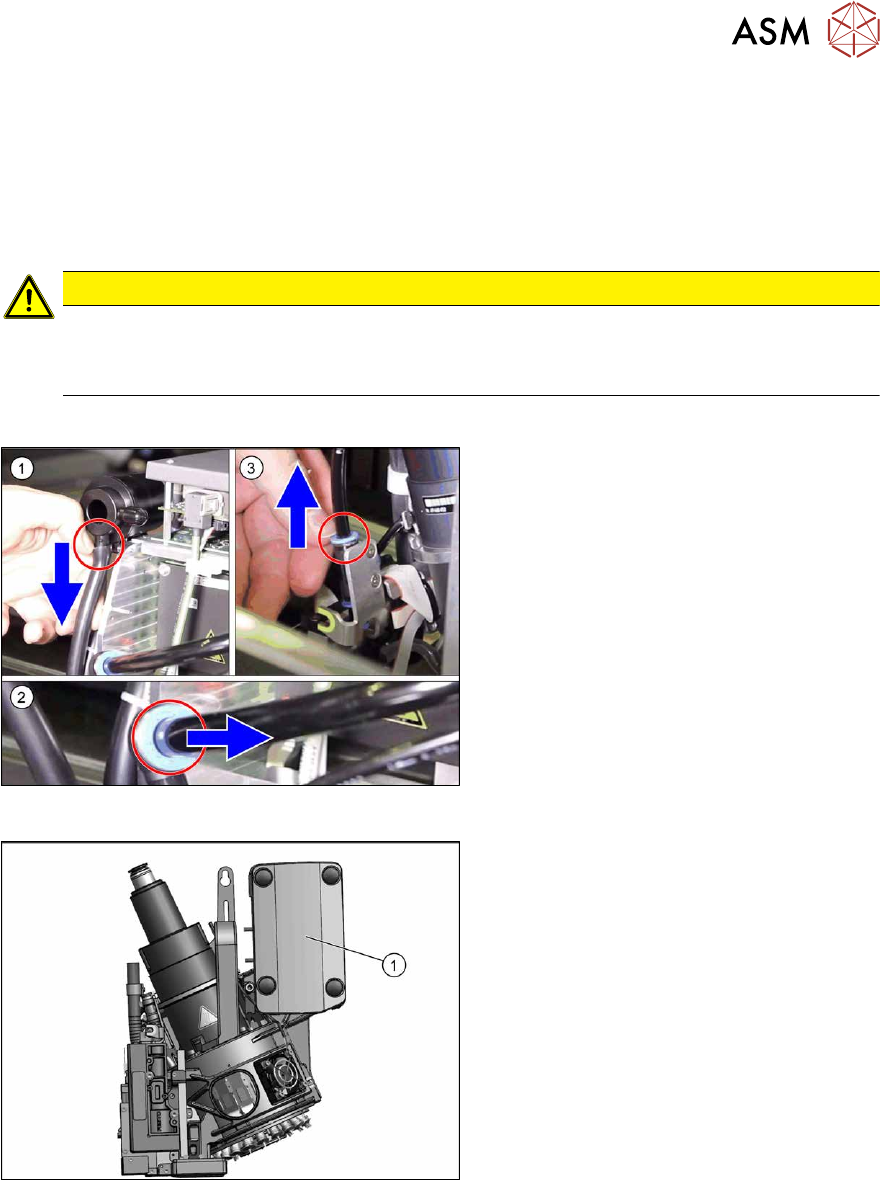

Abb.348: Pneumatische Anschlüsse
► Stecken Sie die pneumatischen
Anschlüsse(1)
bis(3) vom Bestückkopf
ab.
Abb.349: Abdeckung über der Zwischenverteiler-Platine
► Entfernen Sie die Abdeckung(1)
(Druckknöpfe).
8 Kopftausch
8.5 SIPLACE C&P20P/M2 tauschen
274 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

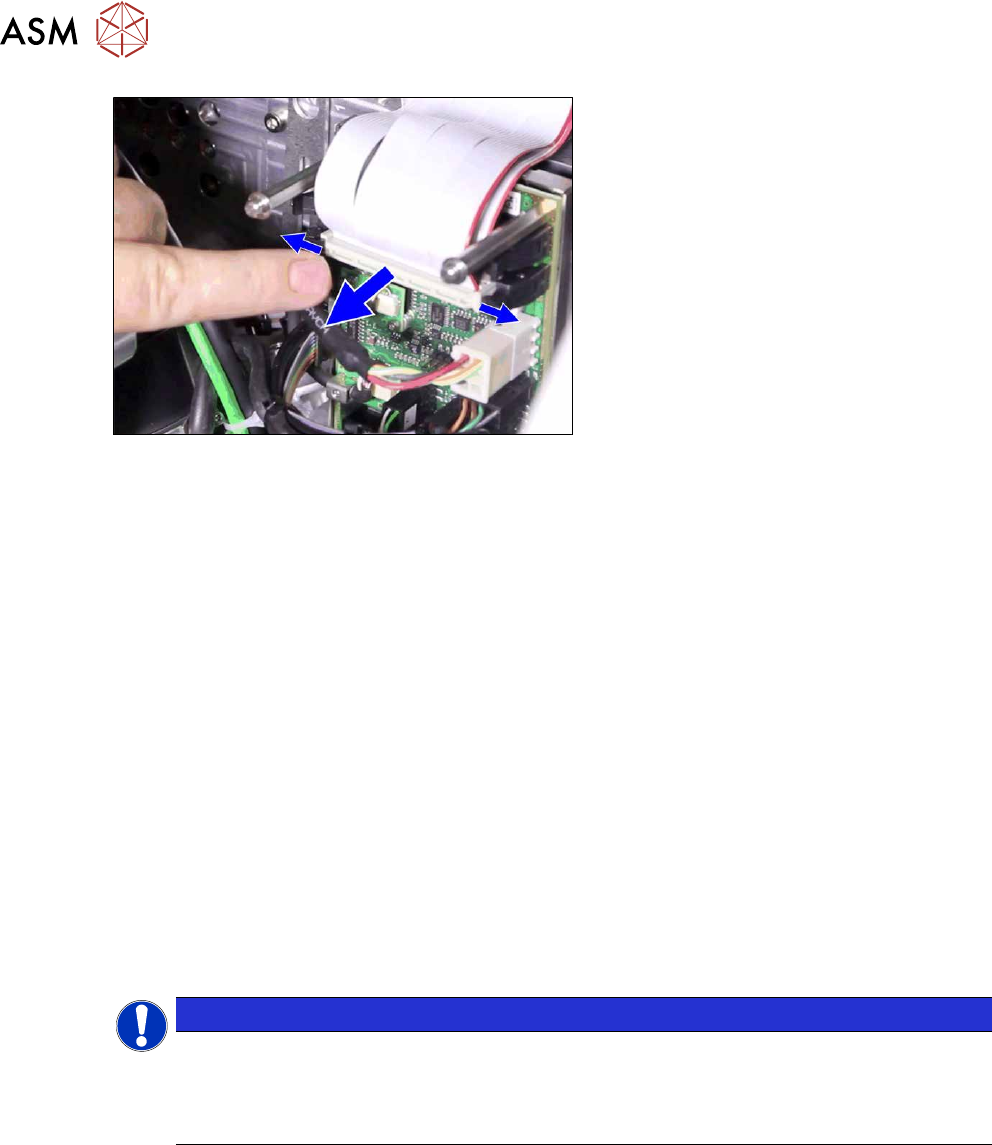

Abb.350: Flachbandkabel
► Stecken Sie die Flachbandkabel vom
Bestückkopf zum Kopfadapter ab.
► Öffnen Sie den Kabelhalter und stecken Sie die BE-Kamera-Kabel am Vision-Head-Interface
ab. Drücken Sie dabei auf die Klemmungen auf beiden Seiten der Stecker und öffnen Sie ggf.
Kabelbinder.
► Drehen Sie die vier Kopf-Befestigungsschrauben M4 mit einem langen Torxschlüssel heraus.
► Heben Sie den Bestückkopf vorsichtig aus der Verstiftung der Kopfplatte und vom Haken.
► Setzen Sie den Bestückkopf in die Transportbox.
► Wenn Sie an diesem Bestückkopf weitere Arbeiten ausführen (z.B. Austausch von Ersatztei-
len), dann montieren Sie den Bestückkopf dazu auf den Kopfständer [03056231‑xx].
Einbau
► Wenn Sie den Bestückkopf ohne BE-Kamera tauschen, müssen Sie die alte Kamera in den
neuen Kopf einbauen. In diesem Fall ist eine vollständige Kalibrierung erforderlich. Lesen Sie
dazu auch die Serviceanleitung Ihres Bestückkopfes.
► Für Druckluftbetrieb muss der Bestückkopf mit dem Kit "Haltekreis komplett/
C&P20" [03005123Sxx] oder mit dem Umrüstsatz "Druckluftbetrieb CP20x" [03106765‑xx]
umgebaut werden.
► Achten Sie auf die korrekte Montageposition auf der Kopfplatte.
► Ziehen Sie die vier Kopf-Befestigungsschrauben (M4) mit einem Drehmoment von 2,7Nm
fest.
HINWEIS
Verschiedene Schlauchlängen an der SIPLACE X-SerieS
Je nach Einbauort (Standard-Portal oder gedrehtes Portal) ist der Schlauch zum Druck-
regelventil unterschiedlich lang.
► Kürzen oder ersetzen Sie den Schlauch bei Bedarf.
Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
2 8.9 "Montagepositionen auf der Kopfplatte" [}288]
