9 Bauelemente-Zuführung 9.1 Schneidgerät 314 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 9.1.11 Abstreifer tauschen Teile Abb.417: Abstreifer 03000491‑xx Abstreifer (Schneidgerät HF) Hilfsmittel und Werkzeug 0…

9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 313
► Schieben Sie die Zwischenstücke (mit eingelegten Fühlerlehren) auf Anschlag an das
bewegliche Messer heran. Der maximal zulässige Spalt ist 1,0mm.
► Ziehen Sie in dieser Position die vier Schrauben(4) am Abstreiferhalter über Kreuz fest.
► Entfernen Sie beide Einstellbleche.
► Setzen Sie das neue feste Messer(5) lagerichtig ein und schrauben Sie es fest.
Abschließende Arbeiten

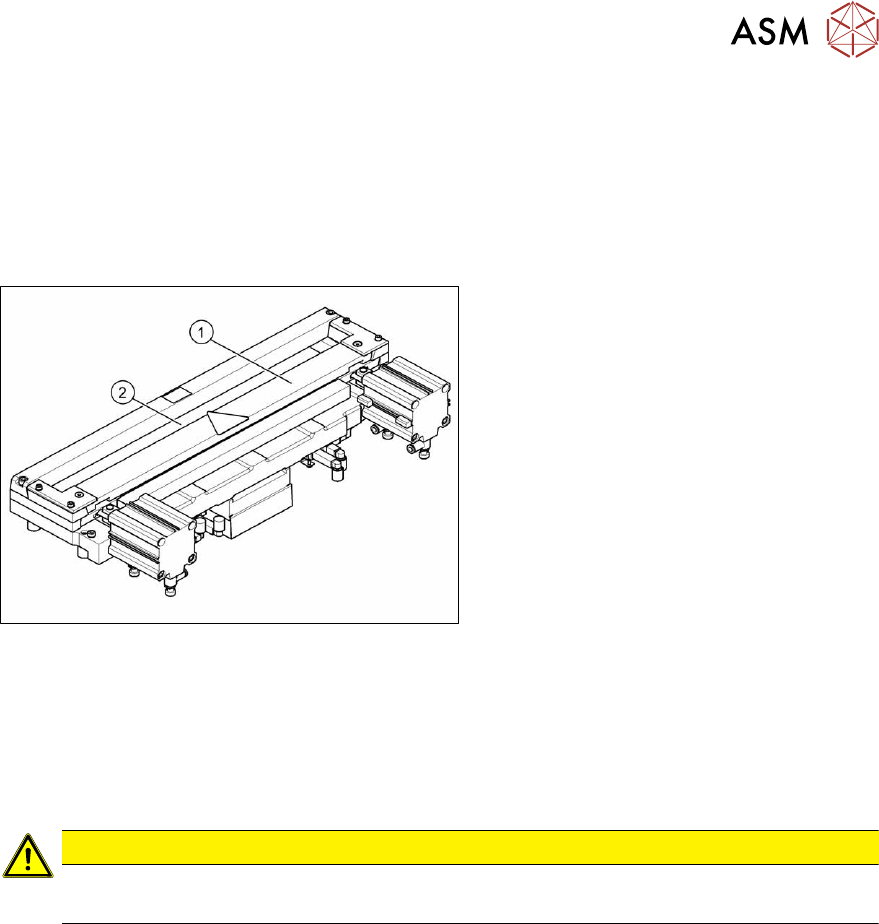

Abb.416: Schneidgerät (am Beispiel X-Serie)
► Prüfen Sie mittels Fühlerlehre auf der
gesamten Länge und Breite des Mes-
sers den Spalt zwischen Abstreifer(1)
und beweglichem Messer(2).
ð Die 0,05 mm-Fühlerlehre muss
durchzuziehen sein.
ð Die 0,25 mm-Fühlerlehre darf nicht
durchzuziehen sein.
Ist der Spalt nicht in Ordnung, so prüfen Sie:
●
Ob ein falscher Niederhalter
(mitFunktionsstand<03) eingebaut
wurde.
●
Die Niederhalter sind auf das Schneid-
gerät mit Funktionsstand -04 (= mit
Abstreifer) abgestimmt!
●
Ob das Messer, der Abstreifer, etc., vor
dem Einbau gereinigt wurde.
Wenn der Spalt in Ordnung ist:
► Montieren Sie das Prallblech und das Abdeckblech. Achten Sie dabei auf die Parallelität der
Kanten.
VORSICHT
Kabelführung überprüfen!
Kabel und Schläuche dürfen nicht gequetscht oder auf Zug beansprucht werden.
► Entfernen Sie die Schraubzwingen vom Schneidgerät bzw. bauen Sie das Schneidgerät von
der Montageplatte ab.
Der weitere Einbau erfolgt in umgekehrter Reichenfolge.

9 Bauelemente-Zuführung
9.1 Schneidgerät
314 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.1.11 Abstreifer tauschen
Teile

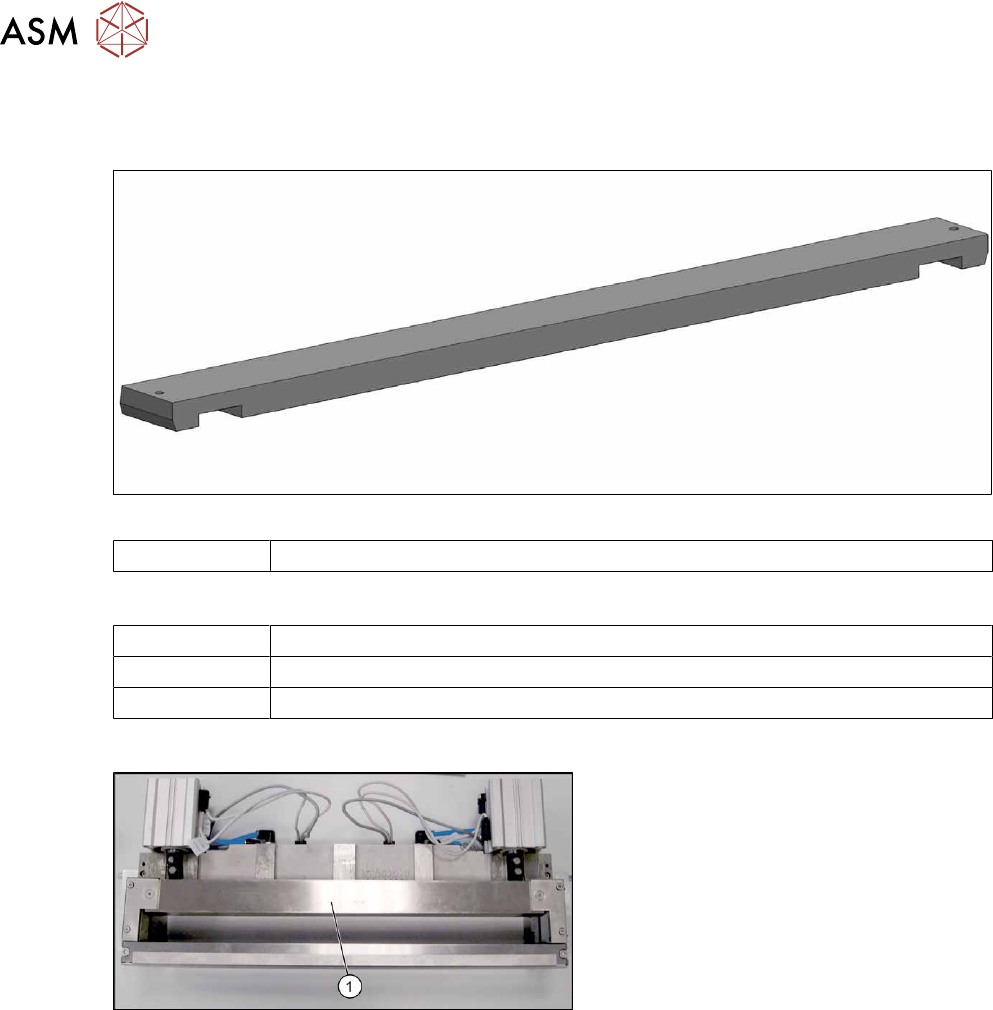

Abb.417: Abstreifer
03000491‑xx Abstreifer (Schneidgerät HF)
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Übersicht
Abb.418: Abstreifer am Schneidgerät
1. Abstreifer

9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 315
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie das Schneidgerät aus der Maschine aus.
9.1.4 "Schneidgerät am BE-Einzug tauschen" [}296]

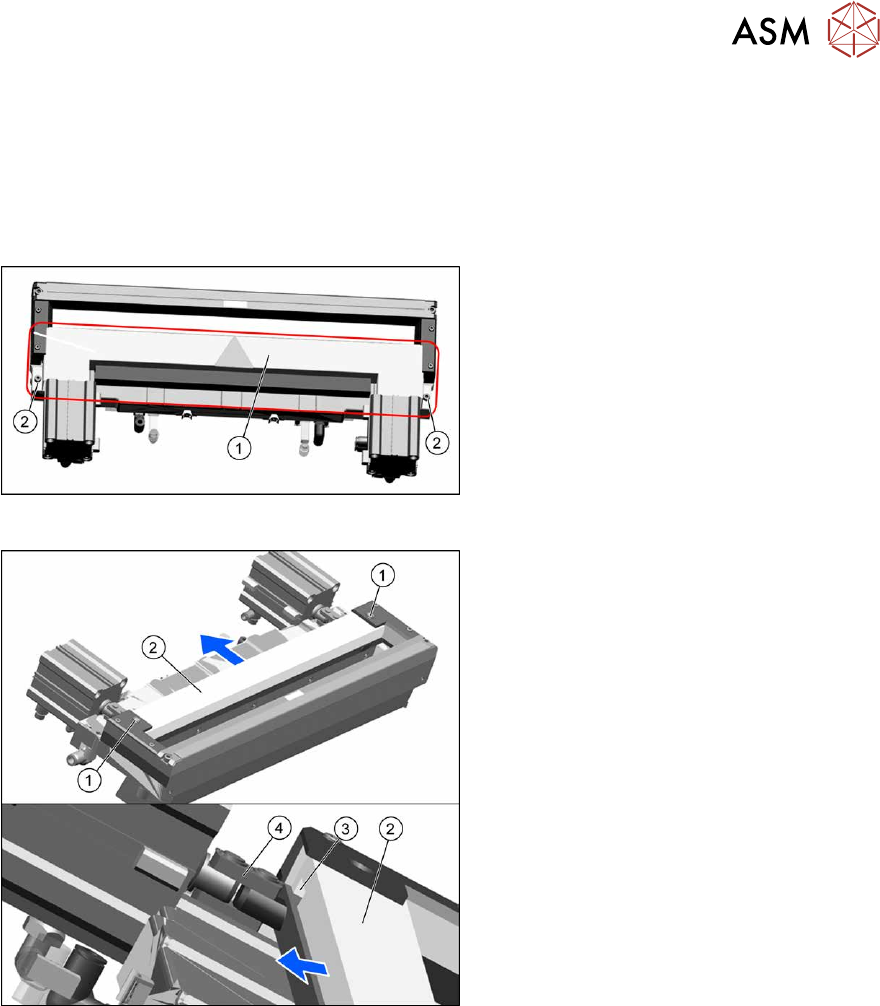

Abb.419: Abdeckblech
► Entfernen Sie die Befestigungsschrau-
ben(2)
am oberen Abdeckblech(1)
und nehmen Sie dann das obere
Abdeckblech heraus.
Abb.420: Abstreifer ausbauen
► Entfernen Sie die beiden Befestigungs-
schrauben(1)
des Abstreifers(2).
► Bauen Sie den Abstreifer aus(2).
Die Kerbe(3)
im Abstreifer bewegt sich
über das Gelenk(4)
am Kurzhubzylin-
der.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
