9 Bauelemente-Zuführung 9.2 BE-Einzug Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 331 Einbau ► Stellen Sie die elektrischen und pneumatischen Verbindungen wieder her. HINWEIS Pneumatische Verbindung Es kann sin…
9 Bauelemente-Zuführung
9.2 BE-Einzug
330 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.2.5 Förderer-Entriegelung 40-fach tauschen
VORSICHT
Förderer-Entriegelung am manuellen Tisch
Der Austausch der Förderer-Entriegelung am manuellen Tisch erfolgt analog zum BE-Ein-
zug. Beim manuellen Tisch müssen jedoch vorher Vorder- und Rückteil demontiert werden.
In diesem Abschnitt wird der Tausch am Beispiel des BE-Einzugs beschrieben.
Teile, Hilfsmittel und Werkzeug
●
Förderer-Entriegelung 40-fach [03011582‑xx]
Übersicht
2
1

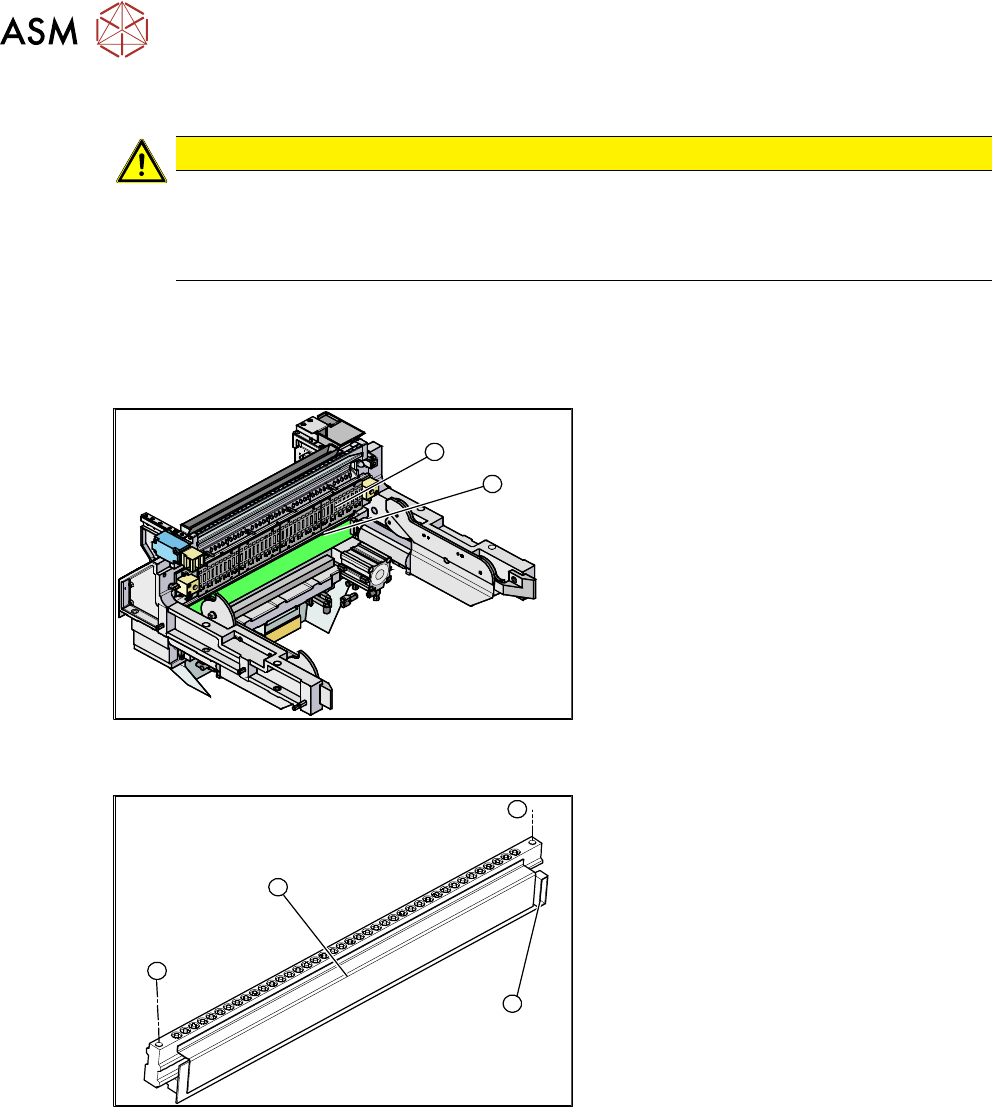

Abb.445: Förderer-Entriegelung und FCU (am Beispiel
SIPLACE X‑Serie)
1. Förderer-Entriegelung (unter der FCU)
2. Feeder-Control-Unit (FCU)
Die Förderer-Entriegelung ist an den Stell-
plätzen im BE-Einzug montiert.
1
1
3
2
Abb.446: Förderer-Entriegelung (am Beispiel SIPLACE
X‑Serie)
1. Zwei Befestigungsschrauben
2. Förderer-Entriegelung komplett
3. Stecker für Flachbandkabel
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Stecken Sie das Flachbandkabel am Stecker ab.
► Entfernen Sie die beiden Befestigungsschrauben.
► Ziehen Sie das Flachbandkabel auf der Seite des Steckers heraus. Heben Sie die Förderer-
Entriegelung dazu ggf. etwas an.
► Heben Sie die Förderer-Entriegelung nach oben ab und stecken Sie die Pneumatikverbindung
ab.
9 Bauelemente-Zuführung
9.2 BE-Einzug
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 331
Einbau
► Stellen Sie die elektrischen und pneumatischen Verbindungen wieder her.
HINWEIS
Pneumatische Verbindung
Es kann sinnvoll sein die Abdeckung an der Rückseite des BE-Einzugs abzunehmen. Dann
bekommt der Druckluftschlauch etwas mehr Bewegungsfreiheit. Unter Umständen muss
dafür aber der BE-Einzug gelöst und etwas nach vorne gezogen werden.
► Drücken Sie die Förderer-Entriegelung vorsichtig nach hinten und montieren die Befesti-
gungsschrauben.
VORSICHT
Kabel nicht quetschen
Achten Sie darauf, dass Sie die hinten verlaufenden Kabel (an der FCU) nicht quetschen
oder beschädigen.
9.2.6 Entriegelungsstifte tauschen
Teile, Hilfsmittel und Werkzeug

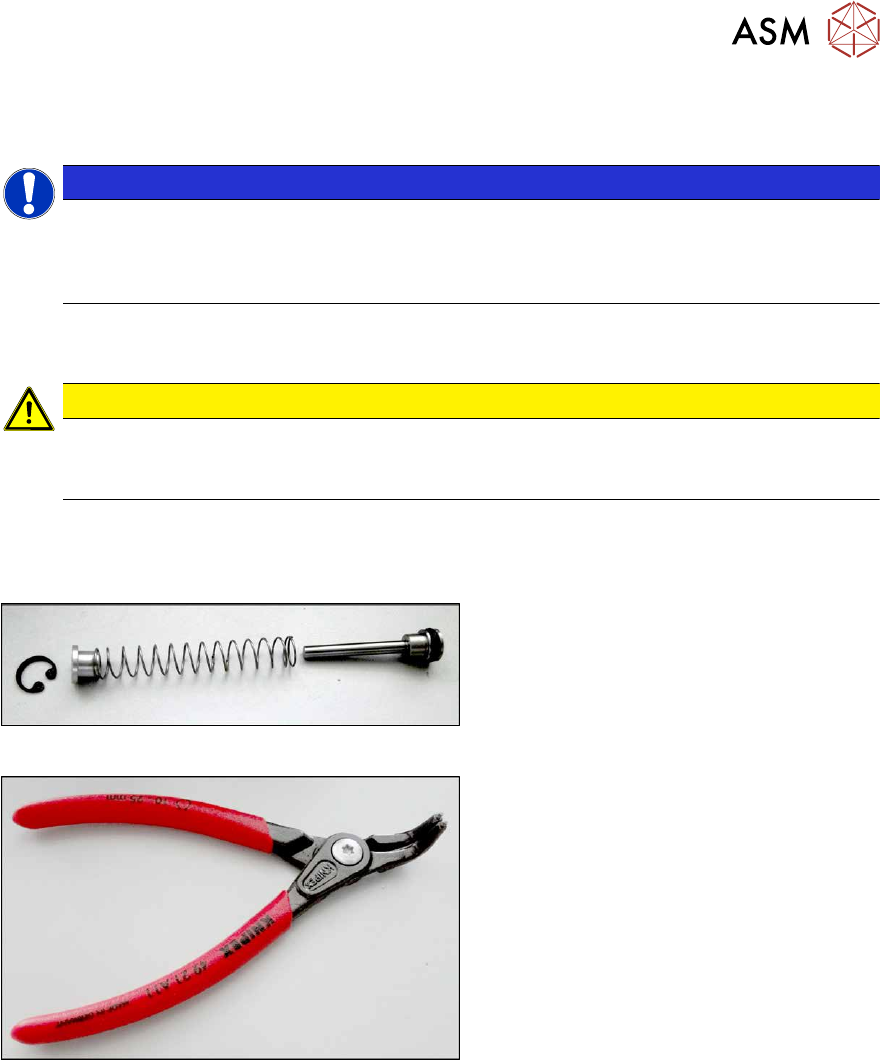

Abb.447: ETP Förderer-Entriegelung
●
ETP Förderer-Entriegelung
[03088220‑xx]
Abb.448: Einsprengzange innen, abgewinkelt J01
●
Einsprengzange innen, abgewinkelt
J01 [00365186‑xx]
●
Flachrundzange [00353833-xx]
9 Bauelemente-Zuführung
9.2 BE-Einzug
332 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Ausbau
► Demontieren Sie die Förderer-Entriegelung (siehe 9.2.5 "Förderer-Entriegelung 40-fach tau-
schen" [}330]).

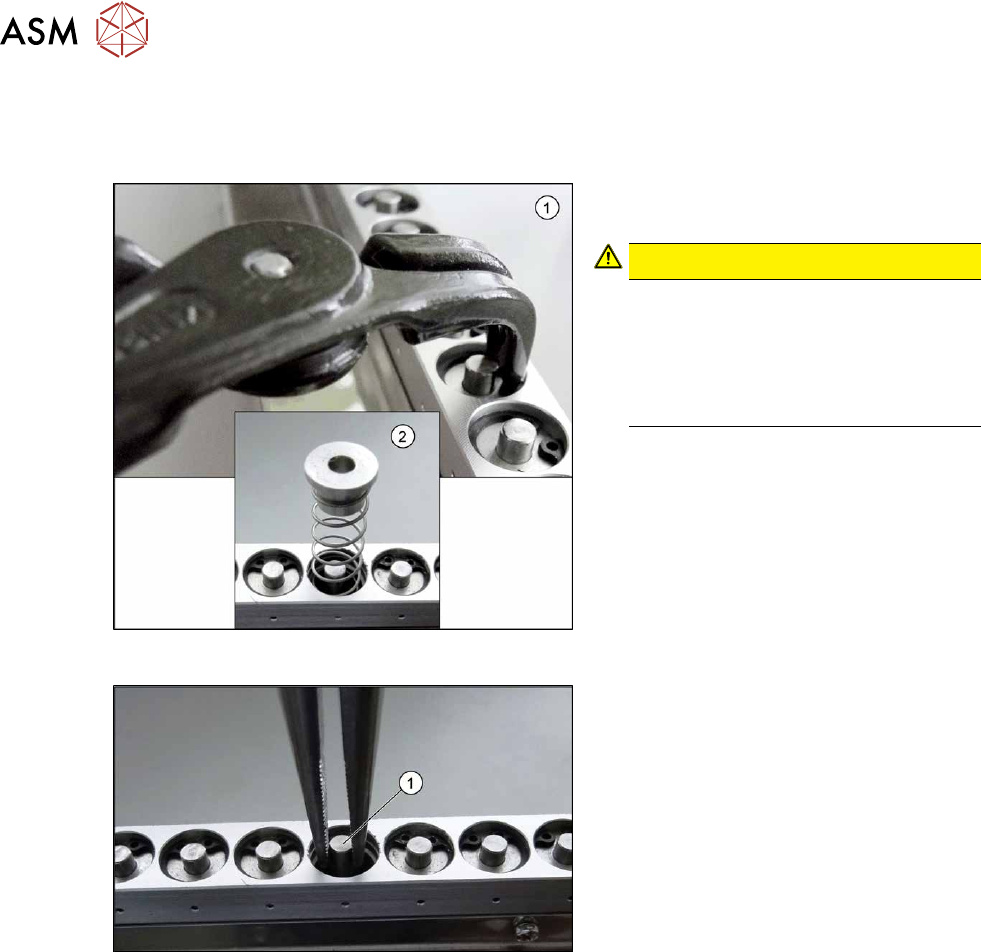

Abb.449: Sicherungsring
► Entfernen Sie mit der Einsprengzange
den Sicherungsring.
VORSICHT!
Feder
Unter dem Sicherungsring befindet
sich eine Feder(2)
. Achten Sie darauf,
dass der Sicherungsring und die obere
Führungshülse nicht unkontrolliert
wegfliegen.
.
Abb.450: Entriegelungsstift
► Entnehmen Sie den Entriegelungsstift
mit der Flachrundzange.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgenden Hinweis:
► Achten Sie beim Einsetzen auf die Feder.
