9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
366 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Kompletter Austausch der Kupplung für Erdung und Druckluft
► Stecken Sie den Druckluftanschluss an.
► Entfernen Sie die Befestigungsschraube und entnehmen Sie die komplette Einheit.
► Montieren Sie die neue Baugruppe und schließen Sie die Druckluft an.
► Schalten Sie die Druckluft ein.
► Kontrollieren Sie am rückseitigen Druckregelventil den eingestellten Druck von 5,5bar.
9.4.10 Drucktaster für Entriegelung tauschen
Teile

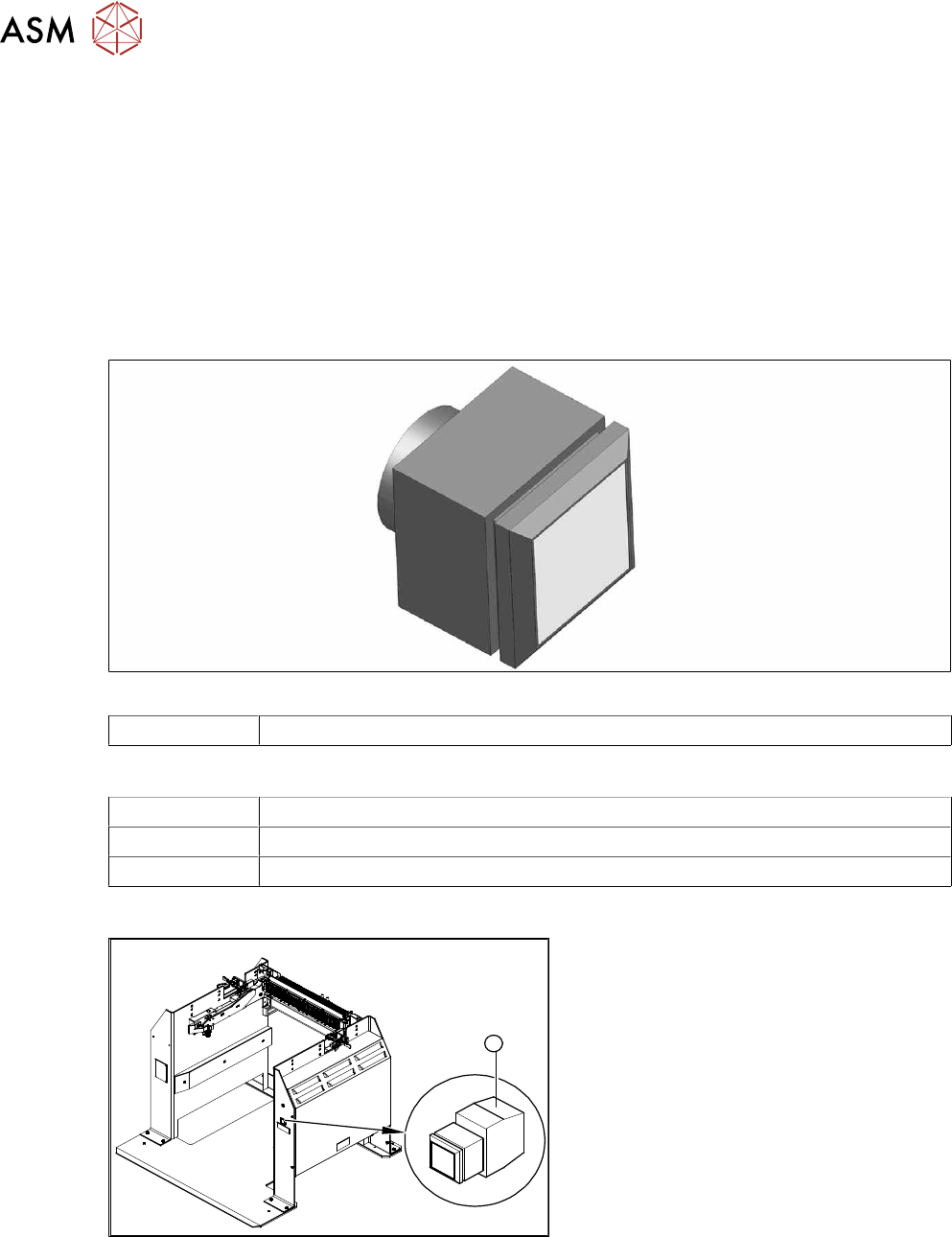

Abb.500: Drucktaster
00334095-xx Drucktaster für Entriegelung
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Übersicht
1
Abb.501: Drucktaster für Entriegelung an Docking-Station
1. Drucktaster für Entriegelung
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 367
Aus-/Einbau
4
6
5
1
3
2

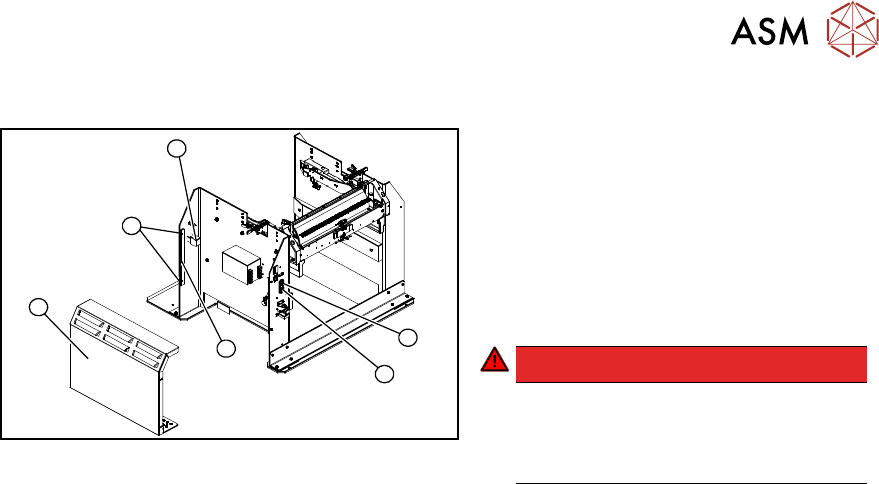

Abb.502: Drucktaster für Entriegelung ausbauen
1. Ein-/Ausschalter
2. Netzstecker
3. Abdeckung
4. Leiste zur Klemmung der Abdeckung
5. Vier Befestigungsschrauben der
Abdeckung
6. Klemmblock des Drucktasters
GEFAHR!
Elektrische Spannung abschalten
Drücken Sie zum Ausschalten den
Ein-/Ausschalter(1)
und ziehen Sie
den Netzstecker(2)
.
.
► Entfernen Sie die vier Befestigungsschrauben(5) der Abdeckung(3). Die Abdeckung ist mit
Hilfe der Leiste(4)
geklemmt.
► Ziehen Sie die Abdeckung (1) aus der Docking-Station heraus.
► Achten Sie darauf, dass Sie den Erdungsanschluss nicht beschädigen.
► Entfernen Sie die Fixierschraube am Klemmblock(6) des Drucktasters.
► Drehen Sie den Klemmblock und ziehen dieses aus der Arretierung.
► Beschriften Sie die Anschlusskabel und klemmen diese am Klemmblock ab.
► Schließen Sie die Anschlusskabel an den neuen Drucktaster an.
► Montieren Sie den neuen Drucktaster.
► Montieren Sie die Abdeckung.
► Stecken Sie das Anschlusskabel an und drücken Sie zum Einschalten Ein-/Ausschalter.
► Prüfen Sie die Funktion des Drucktasters, indem Sie einen Entriegelungsvorgang durchfüh-
ren.
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
368 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.4.11 Steuerventil tauschen
Teile

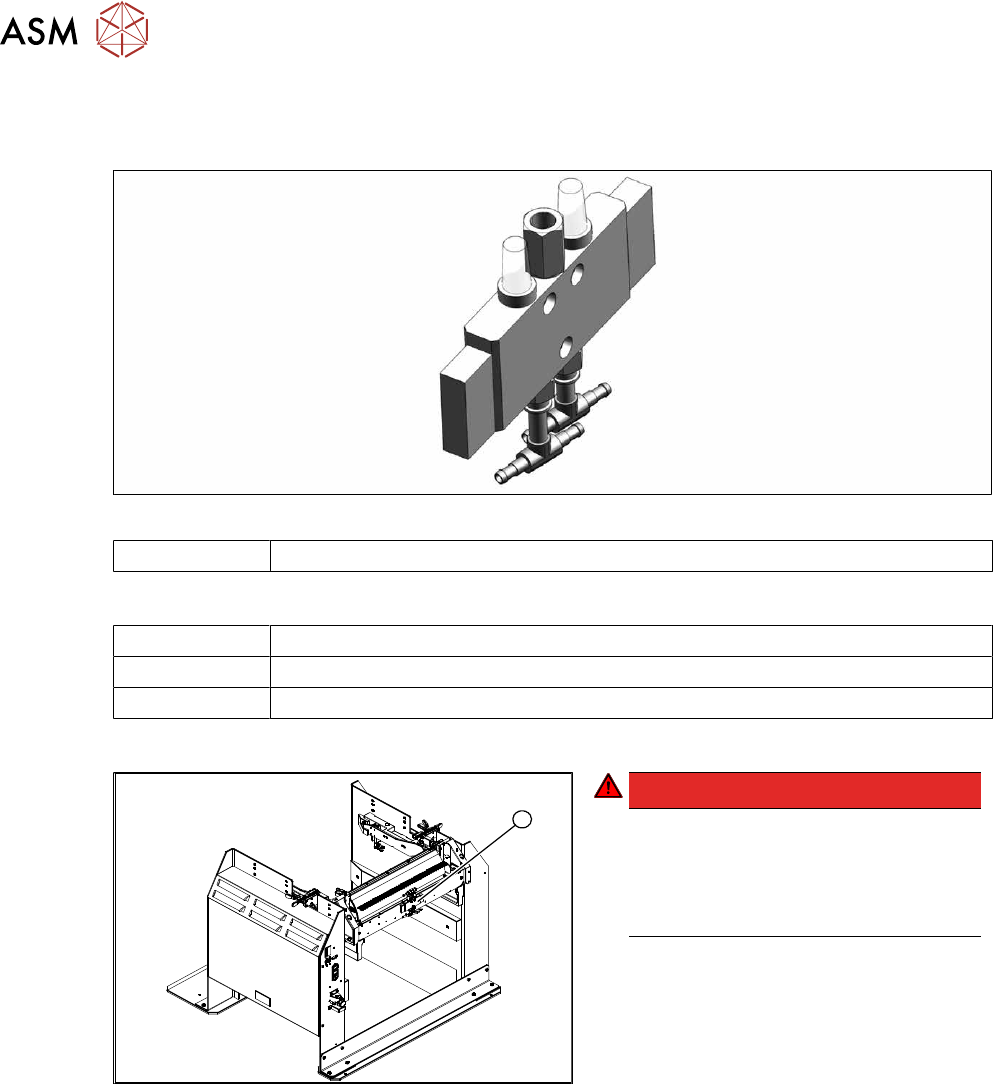

Abb.503: Steuerventil
03003489-xx Steuerventil
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Aus-/Einbau
1
Abb.504: Steuerventil ausbauen
GEFAHR!
Elektrische Spannung abschalten
Drücken Sie zum Ausschalten den
Ein-/Ausschalter und ziehen Sie den
Netzstecker.
Schalten Sie die Druckluft ab.
.
► Ziehen Sie die elektrischen und pneu-
matischen Anschlüsse am Steuer-
ventil(1)
ab.
► Entfernen Sie die Befestigungsschrau-
ben des Steuerventils und nehmen Sie
das Steuerventil ab.
► Montieren Sie das neue Steuerventil.
► Stellen Sie die elektrischen und pneu-
matischen Steckverbindungen wieder
her.
