9 Bauelemente-Zuführung 9.6 Smart Pin Support 390 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 9.6.15 Magnetventil tauschen Teile, Hilfsmittel und Werkzeug ● 3/2-Wege-Magnetventil V114A [03085498-xx] ● Montagean…
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 389
9.6.14 Drosselrückschlagventil tauschen
Teile, Hilfsmittel und Werkzeug
●
Drosselrückschlagventil AS1201F-M3-04 [03088646-xx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht

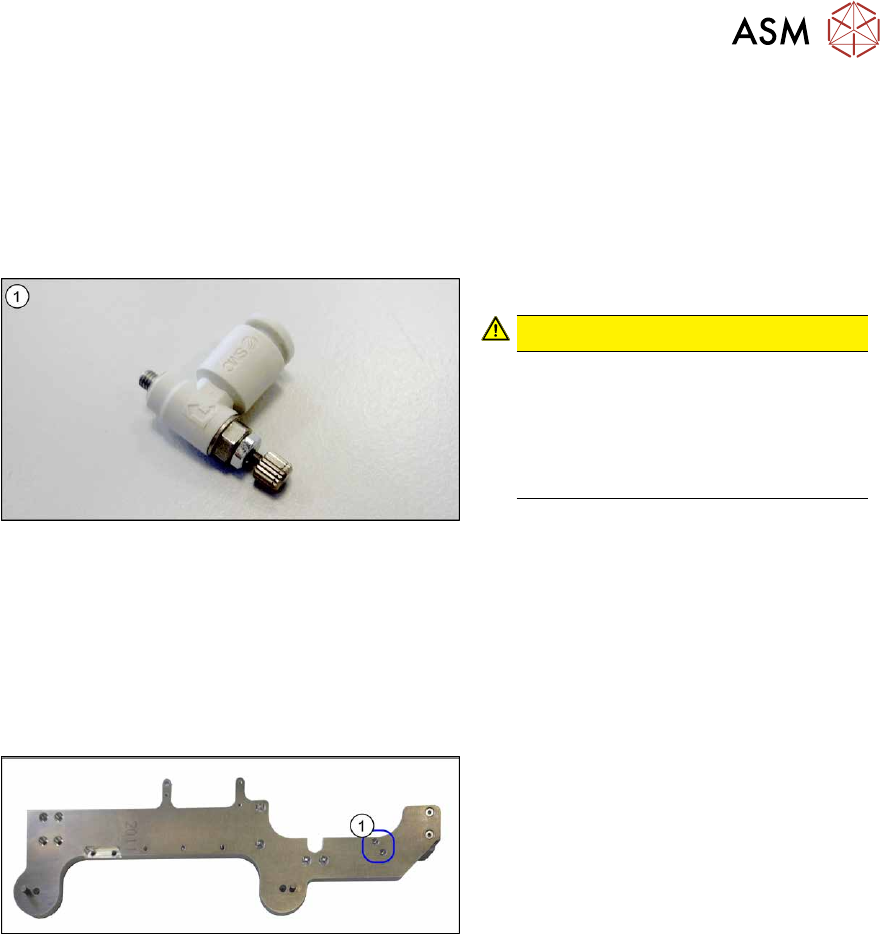

Abb.536: Drosselrückschlagventil
1. Drosselrückschlagventil
VORSICHT!
Das Drosselrückschlagventil ist vorein-
gestellt. Die Einstellung darf nicht ver-
ändert werden!
Wird die Einstellung geändert, dann
muss das Drosselrückschlagventil
getauscht werden.
.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den Pin-Picker aus.
9.6.1 "Pin-Picker komplett tauschen" [}373]
Abb.537: Befestigungsschrauben Ventilblock
► Entfernen Sie die beiden Befestigungs-
schrauben(1)
des Ventilblocks. Diese
befinden sich auf der Rückseite des
Pin-Pickers.
► Ziehen Sie den Pneumatikschlauch vom Drosselrückschlagventil ab.
► Schrauben Sie das Drosselrückschlagventil vom Ventilblock ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
390 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.6.15 Magnetventil tauschen
Teile, Hilfsmittel und Werkzeug
●
3/2-Wege-Magnetventil V114A [03085498-xx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht

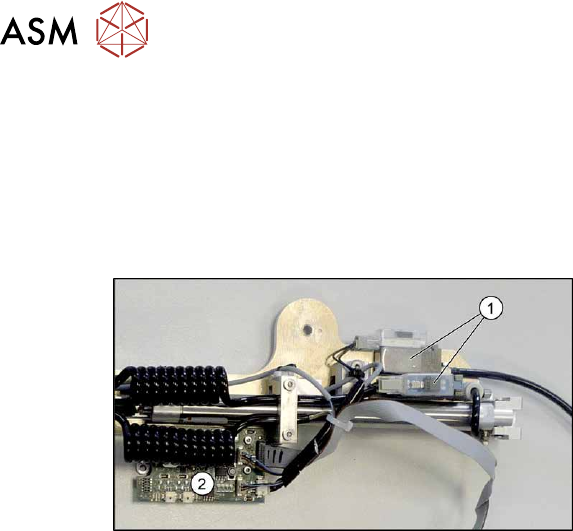

Abb.538: Magnetventile und Ansteuerplatine
1. Magnetventile
2. Ansteuerplatine
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den Pin-Picker aus.
9.6.1 "Pin-Picker komplett tauschen" [}373]
► Stecken Sie die elektrische Verbindung zum Magnetventil ab.
► Entfernen Sie die beiden Befestigungsschrauben an der Oberseite des Magnetventils und
nehmen Sie das Magnetventil ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 391
9.6.16 Magnetventil-Kabel tauschen
Teile, Hilfsmittel und Werkzeug
●
Kabel SPS-Ventil [03088170-xx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht

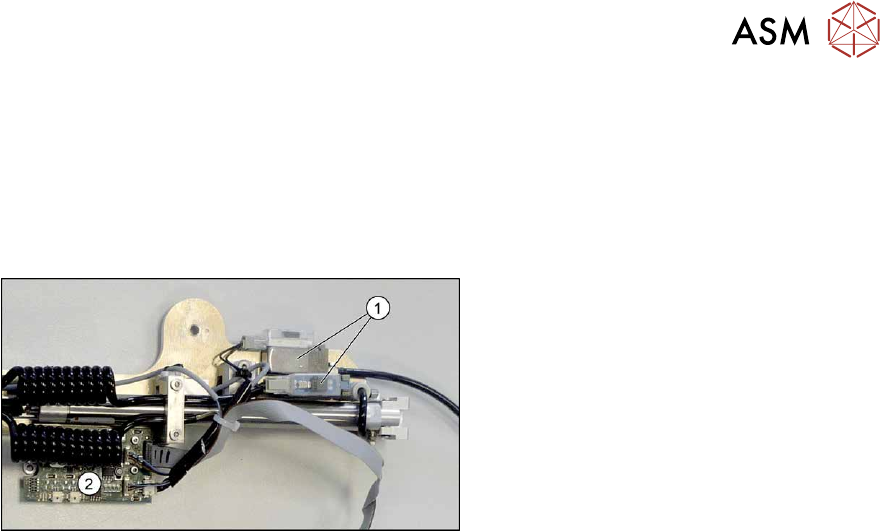

Abb.539: Magnetventile und Ansteuerplatine
1. Magnetventile
2. Ansteuerplatine
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den Pin-Picker aus.
9.6.1 "Pin-Picker komplett tauschen" [}373]
► Stecken Sie das Kabel an den Magnetventilen ab. Markieren Sie sich ggf. die Position, um
diese später wieder eindeutig zuordnen zu können.
► Fädeln Sie das Kabel bis zur Ansteuerplatine aus. Öffnen Sie dazu ggf. die entsprechenden
Kabelbinder.
► Stecken Sie das Kabel an der Ansteuerplatine ab. Markieren Sie sich ggf. die Position, um
diese später wieder eindeutig zuordnen zu können.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgenden Hinweis:
► Ersetzen Sie ggf. geöffnete Kabelbinder.
