2 Drifts sikkerhe d Betjeningsvejledning SIPLACE SX1/SX2 2.7 Sikkerhedsanordninger Fra softwar eversion SR.710.0 Udgave 12/2016 DK 80 2.7.5 Håndværn 2.7.5.1 Håndværn på placeringsstederne 2 Fig. 2.7 - 8 Håndværn på kompo…
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.710.0 Udgave 12/2016 DK 2.7 Sikkerhedsanordninger
79
2

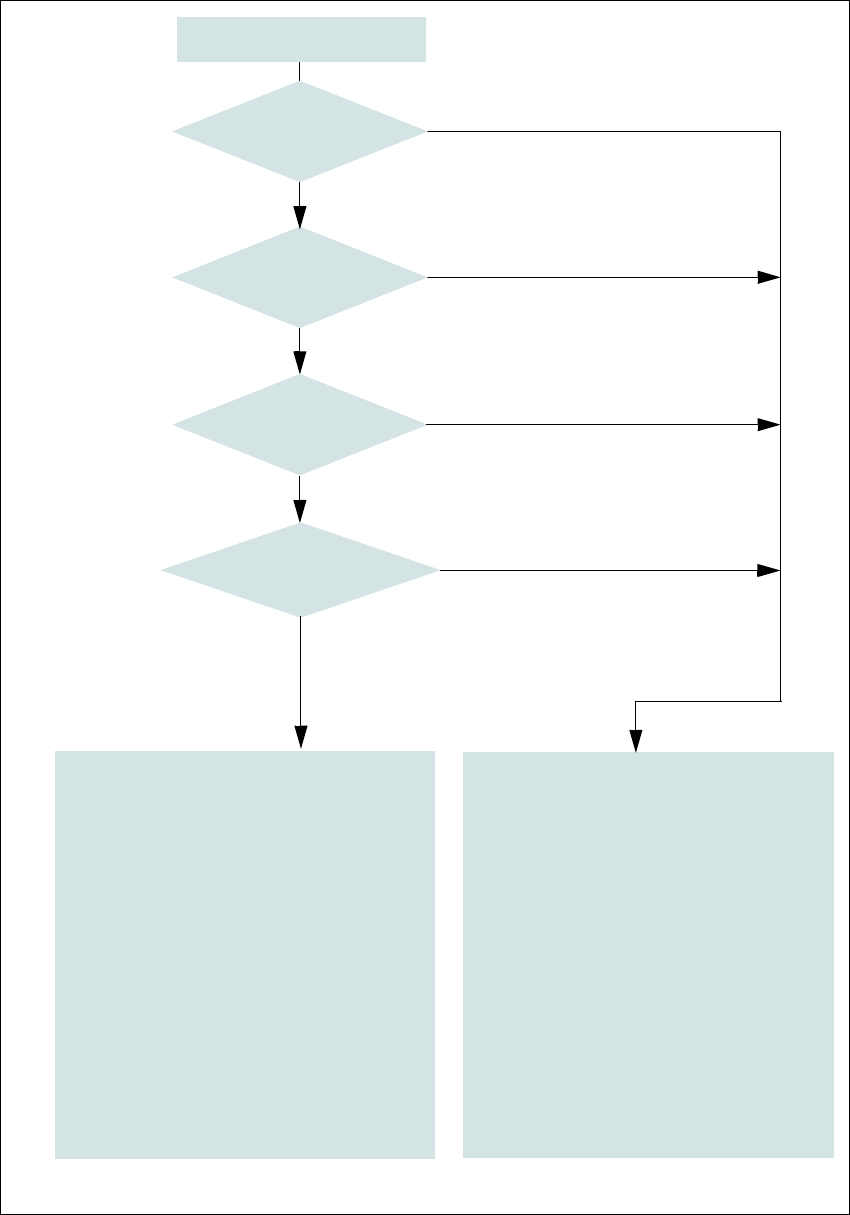

Fig. 2.7 - 7 NØDSTOP-sløjfer SIPLACE SX1/SX2
Starttast trykket.
Nej
Nej
Ja
Nej
Nej
Ja
Ja
2
Aktiv
Sikkerhedsafbryder Nej
Spænding
Y-akse 0 V
X-akse 0 V
stjerne-akse 0 V
DP-akse 42V-
Z-akse (C&P, TH) 42 V-
Z-akse (CPP) 0 V-
Aktiv
LP-Transport Nej
Løftebord Nej
LP-klemme Nej
Breddejustering Nej
Tomtapeafskæring. Nej
Komponentvognsfødning Ja
Ja
Trykluft
min. 0,5 MPa
(5,0 bar)?
NØDSTOP-trykknap trykket
ind?
- Beskyttelseskappe åbnet?
- Anslagsbuffer Y-akse
mangler?
NØDSTOP-sløjfe
til komponentvogn afbrudt?
2
Aktiv
Sikkerhedsafbryder Ja
Spænding
Y-akse 300 V-
X-akse 300 V-
stjerneakse 160 V-
DP-akse 42 V-
Z-akse (C&P, TH) 42 V-
Z-akse (CPP) 160 V-
Aktiv
LP-Transport Ja
Løftebord Ja
LP-klemme Ja
Breddejustering Ja
Tomtapeafskæring. Ja
Komponentvognsfødning Ja
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.7 Sikkerhedsanordninger Fra softwareversion SR.710.0 Udgave 12/2016 DK
80
2.7.5 Håndværn
2.7.5.1 Håndværn på placeringsstederne
2

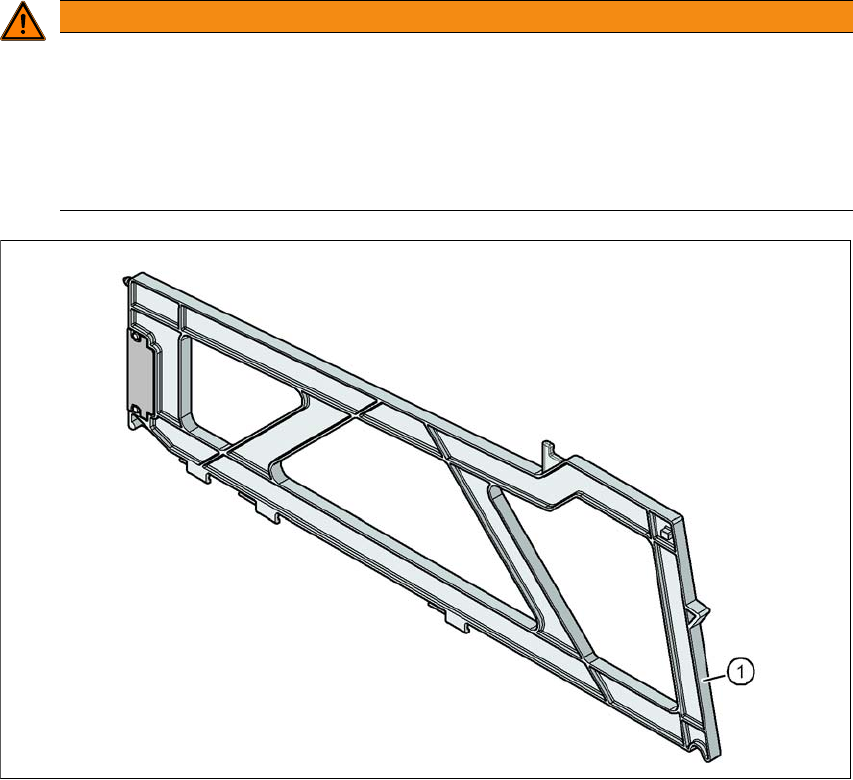

Fig. 2.7 - 8 Håndværn på komponentvognens placeringssteder
2
(1) Dummy feeder SIPLACE X, artikel-nr. 00141226-xx
ADVARSEL
Drift
Driftsikkerhed pga. belægning af hvert andet placeringssted!
Driftssikkerheden ved SIPLACE SX1/SX2-komponentvogne er tilvejebragt, hvis mindst
hver andet ledige placeringssted er belagt med et fødemodul eller et håndværn (dummy-
feeder).
Også ved ombygning af en holder til flademagasiner skal hvert andet ledige place-
ringssted sikres med et håndværn.
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.710.0 Udgave 12/2016 DK 2.8 Restspændinger og afladetider i automaten
81
2.8 Restspændinger og afladetider i automaten
Trykkes på NØDSTOP trykknappen eller stoppes automaten, reduceres mellemkredsspændin-
gerne 300 V- for portalakserne hhv. 160 V- for stjerneakserne til ufarlige restspændinger i løbet af
kort tid.
2
2
2.8.1 Automatens energitilstand når hovedafbryderen er slået fra
2
2
FARE
Spændingsfare!
Automaten forsynes med 3 x 360 V~ til 3 x 480 V ± 10 %, 50/60 Hz eller alternativt med
3 x 200 V~ til 3 x 240 V~ ± 10 %; 50/60 Hz netspænding. Komponenter på anlægget står
under livsfarlig spænding - også ved afbrudt hovedafbryder og udtrukket netstik.
En ukorrekt brug af automaten kan medføre død eller alvorlig kvæstelse samt væsentlig
materiel skade.
Følg derfor gældende ulykkesforebyggende bestemmelser samt DIN-forskrifter
(navnlig EN 60204, del 1 eller IEC 60204, del 1) og nationale forskrifter.
Kun kvalificeret/skolet personale må åbne afdækningerne til strømforsyningsmodu-
let.
FARE
Livsfarlige spændinger i strømforsyningsindgang!
På strømforsynings indgang er der monteret lkomponenter (kondensatorer) der er strøm-
førende i ca. 5 minutter efter slukning af maskinen og udtrukket netstik.
Vent mindst 5 minutter inden der udføres arbejder på strømforsynings indgang.
Kun servicetekniker fra ASM Assembly Systems GmbH&Co.KG hhv. af ASM op-
lærte servicetekniker på virksomheden må udføre arbejder på strømforsyning og sik-
kerhedsafbryder (CSB).
VÆR FORSIGTIG
Datatab!
For at undgå datatab slukkes automaten først - undtaget i nødstilfælde - når følgende kri-
terier er opfyldt:
– Automaten har afsluttet datatransmissionen af maskine-, klargørings- og bestyk-
ningsprogramdata.
– Automaten har afsluttet printplade-bearbejdningen.
– Automaten har afsluttet opstartfasen.
