Betjeningsvejledning SIPLACE SX1/SX2 3 Te kniske data og konstruktionsgrupper Fra softwareversion SR.710.0 Udgave 12/2016 DK 3.6 Portalsystem 127 3 Fig. 3.6 - 3 X-aksens opbygning - set ind mod h ovedholder (1) Y -linear…
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.6 Portalsystem Fra softwareversion SR.710.0 Udgave 12/2016 DK
126
3.6.2 Portalens opbygning
3
Fig. 3.6 - 2 Portalens opbygning - visning hovedholder
(1) Hovedholder med X-linear-motor (primærdel)
(2) Y-linear-motor 2 med fast leje (primærdel) og ventilator
(3) Føringssystem med permamagnet (X-linear-motorens sekundærdel)
(4) Kabelholder
(5) Hovedprintplade med Head Control Unit
(6) Y-linear-motor 1 med bevægeligt leje (primærdel) og ventilator
(4)
(3)
(1)
(5)
(2)
(6)
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.710.0 Udgave 12/2016 DK 3.6 Portalsystem
127
3

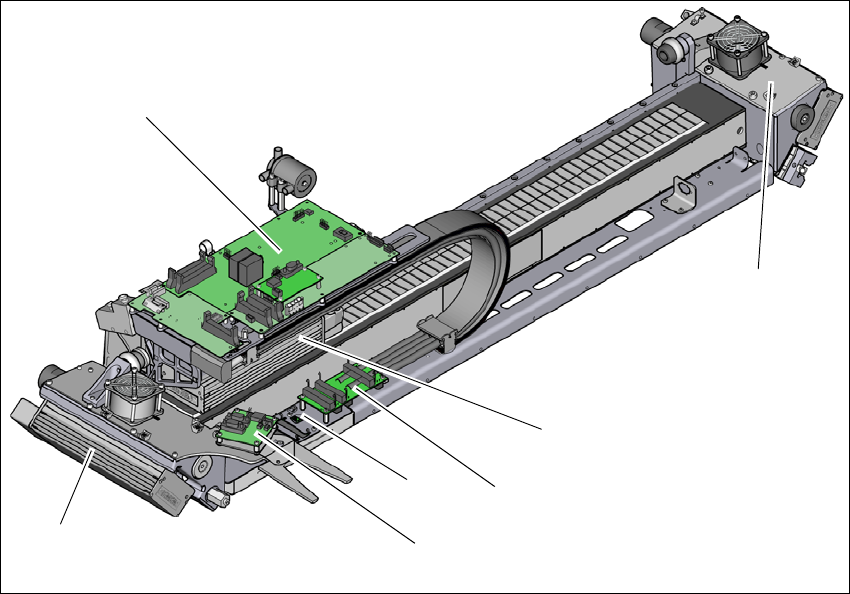

Fig. 3.6 - 3 X-aksens opbygning - set ind mod hovedholder
(1) Y-linear-motor 1 med bevægeligt leje (primærdel) og ventilator
(2) Hovedprintplade med Head Control Unit
(3) Y-linear-motor 2 med bevægeligt leje (primærdel) og ventilator
(4) X-linear-motor (primærdel)
(5) Portalinterface X-akse
(6) Portalinterface Y-akse
(7) Sensormodul
(2)
(1)
(3)
(4)
(5)
(7)
(6)
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.6 Portalsystem Fra softwareversion SR.710.0 Udgave 12/2016 DK
128
3

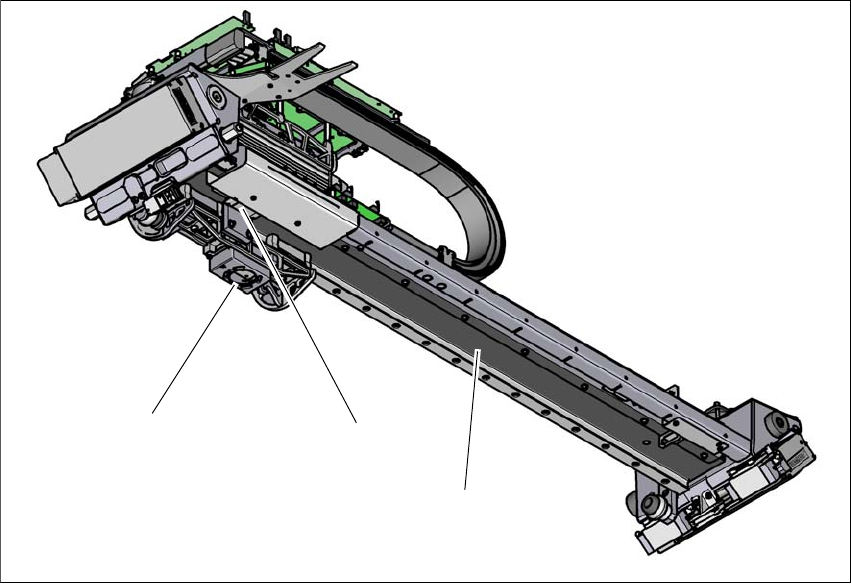

Fig. 3.6 - 4 Portalens opbygning - vist nedefra
(1) Printplade-kamera
(2) Læseenhed
(3) Længdemålesystem (på portalens underside)
Portalen drives af en lineær motor. Drevets sekundærdel består af en permamagnet og er mon-
teret på portaludlæggeren, primærdelen er skruet sammen med hovedholderen. Hovedholderen
er konstrueret således, at alle typer af bestykningshoveder kan isættes, hvilket kendetegner den
store fleksibilitet, der opnås med SIPLACE-automater.
(1)
(2)
(3)
