3.6.3 Y-aksens opbygning

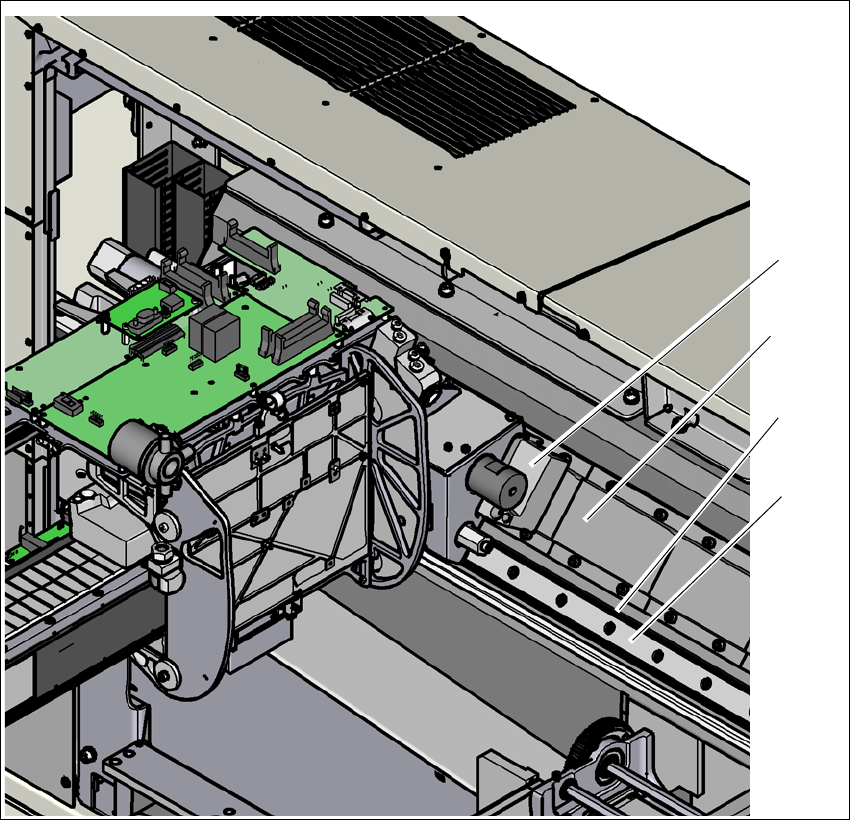

Fig. 3.6 - 5 Y-aksens opbygning

Y-aksen består hovedsageligt af følgende hovedkonstruktionsgrupper:

(1) Y-linearmotoren (primærdel) monteret på X-aksen med fast og bevægeligt leje

(2) Permamagnet (Y-linear-motorens sekundærdel)

(3) Lineært vandringsmålesystem

(4) Føringssystem

(1)

(2)

(4)

(3)

3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2

3.7 PCB-transportsystem Fra softwareversion SR.710.0 Udgave 12/2016 DK

130

3.7 PCB-transportsystem

3.7.1 Beskrivelse

PCB-transportbåndene er opbygget som transportenheder i tre dele med indgående transport,

bearbejdningstransport og udgående transport. De to sektioner indgående og udgående transport

fungerer som bufferzoner for printpladerne, hvis kortere ventetider skulle indtræde.

Transportbåndene trækkes af børsteløse jævnstrømsmotorer . Transporten af printpladerne over-

våges og styres af fotocelleanlæg. Når printpladen har nået bestykningsområdet og passeret fo-

tocelleanlæggene, nedbremses den. Så snart printpladen har nået sin nominelle position ,

aktiveres et laserfotocelleanlæg, transportbåndet stoppes, og printpladen klemmes fra undersi-

den.

Afstanden mellem printpladeoverside og bestykningshoved er derfor uændret ved enhver print-

plade og afhænger ikke af printpladens tykkelse. Som følge heraf er bestykningsraten heller ikke

afhængig af printplade-tykkelsen. Derudover er dette med til at optimere printplade-mærkecentre-

ringen. Den ensblivende afstand mellem printplade-overflade og printplade-kamera er printplade-

kameraets fokus altid lige skarpt indstillet på printplade-overfladen. Printplade-mærkekonturerne

vises optimalt på printplade-kameraets CCD-chip.

Bredden på printplade-transporten indstilles og overvåges af en integreret reguleringskreds. Den

vælges ved programkald. Til det formål aktiverer reguleringselektronikken drivmotoren, indtil den

ønskede bredde er nået.

Transporthøjden kan vælges på automaten således, at den kan integreres i linier med en trans-

porthøjde på 900, 930 eller 950 mm. Standardhøjden er 930 mm.

Kommunikationen mellem PCB-transporterne på de enkelte automater sikres via SMEMA-græn-

sefladen eller den optionale Siemens-grænseflade.

Til dobbelttransport kan vælges den faste transportside til højre eller venstre. Skiftet af den faste

transportside fra højre til venstre eller omvendt foretages nemt pr. stationssoftware.

Til enkelttransport kan kun den faste transportside til højre indstilles. Fast transportside til venstre

er dog muligt via en mekanisk omstilling.

Via indstillingen Smart Pin Support kan support pins automatisk bringes i position på løftebordet

under printpladen. Se afsnit 6.16

, side 341.

Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper

Fra softwareversion SR.710.0 Udgave 12/2016 DK 3.7 PCB-transportsystem

131

3.7.2 PCB-enkelttransportens opbygning

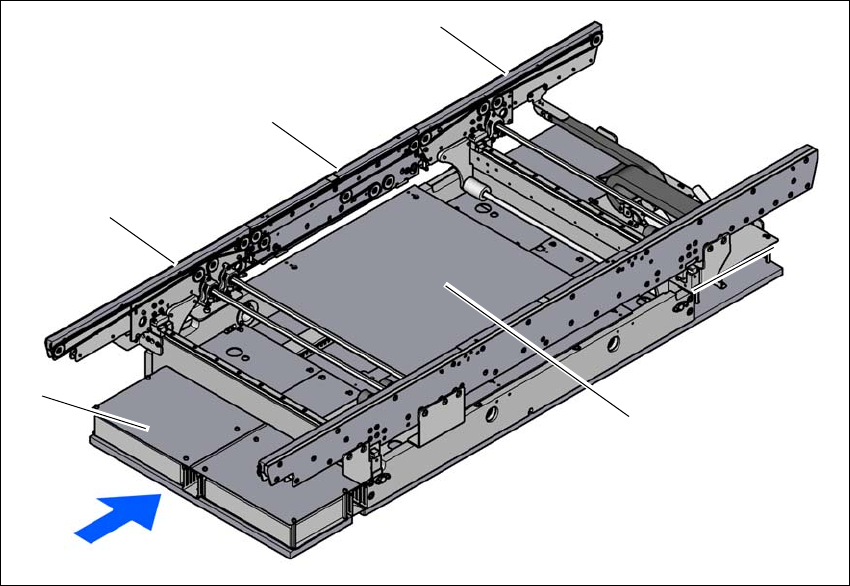

Fig. 3.7 - 1 PCB-enkelttransportens opbygning

(1) Indgående transport

(2) Bearbejdningstransport

(3) Udgående transport

(4) Løftebord

(5) Transportstyring (under afdækningen)

(1)

(4)

(3)

(2)

(5)
