3.7.5 Definition af printplade-hvælving

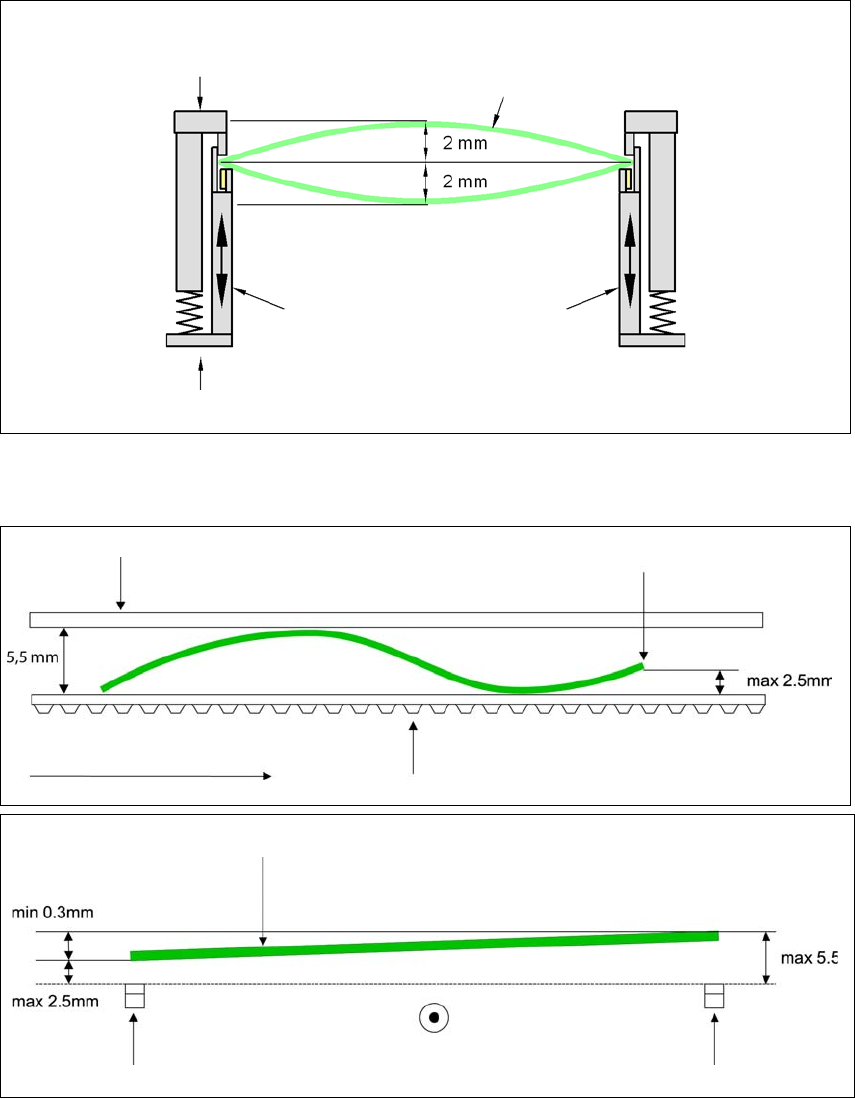

3.7.5.1 PCB-hvælving under transporten
PCB-hvælving på tværs af transportretningen max. 1% af PCB-diagonalen, dog ikke mere end 2
mm
3
LP-hvælving i transportretning + LP-tykkelse < 5,5 mm. opbøjning forreste printpladekant maks.
2,5 mm.
3
3
Fast klemkant
Bevægelig klemmekanisme
Printplade
Transportsidestykke
Fast klemkant
Transportrem
PCB-transportretning
Forreste printpladekant
Forreste printpladekant
Højre transportrem
Venstre transportrem
PCB-transportretning
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.710.0 Udgave 12/2016 DK 3.7 PCB-transportsystem
137
3.7.5.2 PCB-hvælving ved bestykning
Ved en hvælving på 2 mm kan der opstå problemer ved fokusering på lokale pasmærker og blæk-
punkter i PCB-midten. Digitalkameraets fokus er 2 mm. Under hensyntagen til alle tolerancer re-
duceres denne værdi til 1,5 mm. Bemærk også, at hvælvingen gør PCB-højden lavere.
3
3
PCB-hvælving nedad max. 0,5 mm
3
Brug magnetstiftunderstøttelse for at opnå denne værdi.
Bevægelig klemmekanisme
Fast klemkant
Printplade
Transportsidestykke
Printplade
Magnetstift-
understøttelse
Bevægelig klemmekanisme
Fast klemkant
Transportsidestykke
0,5 mm
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.7 PCB-transportsystem Fra softwareversion SR.710.0 Udgave 12/2016 DK
138
3.7.6 PCB-kamera, type 34, digital
3.7.6.1 Opbygning
3
Fig. 3.7 - 5 PCB-kamera, type 34, digital
(1) Kameraforstærker
(2) PCB-kameraoptik og belysning
3.7.6.2 Tekniske data
3
(1)
(2)
PCB-pasmærker Op til 3 (enkeltkoblinger og multibrug),
op til 6 ved optionen "Lang PCB" (optionale mærker udgives af
optimeringen).
Lokale pasmærker Indtil 2 pr. PCB (kan være af forskellig type)
Bibliotekslager Op til 255 pasmærketyper pr. enkeltkobling
Billedredigering Kantdetektionsmetode (Singular Feature) på basis af de grå
værdier
Belysningsart Reflekteret lys (tre frit programmerbare niveauer)
Registreringstid pr.
mærke/dårligt mærke
20 ms - 200 ms
Synsfelt 5,78 mm x 5,78 mm
Afstand fra fokusplanet 28 mm
