3.9 Komponentvogn SIPLACE SX1/SX2
Artikel-nr. 00519922-xx Komponentvogn SIPLACE SX1/SX2 med 60 spor
Artikel-nr. 00519722-xx Komponentvogn SIPLACE SX1/SX2 med 30 spor
Der kan køres to komponentvogne SIPLACE SX1/SX2 med hver 60 spor hen til SX1/SX2
SIPLACE-automaterne. Hvis WPC5/WPC6 er stillet på et placeringssted, disponeres der over en
komponentvogn med 30 spor på det andet placeringssted.
3

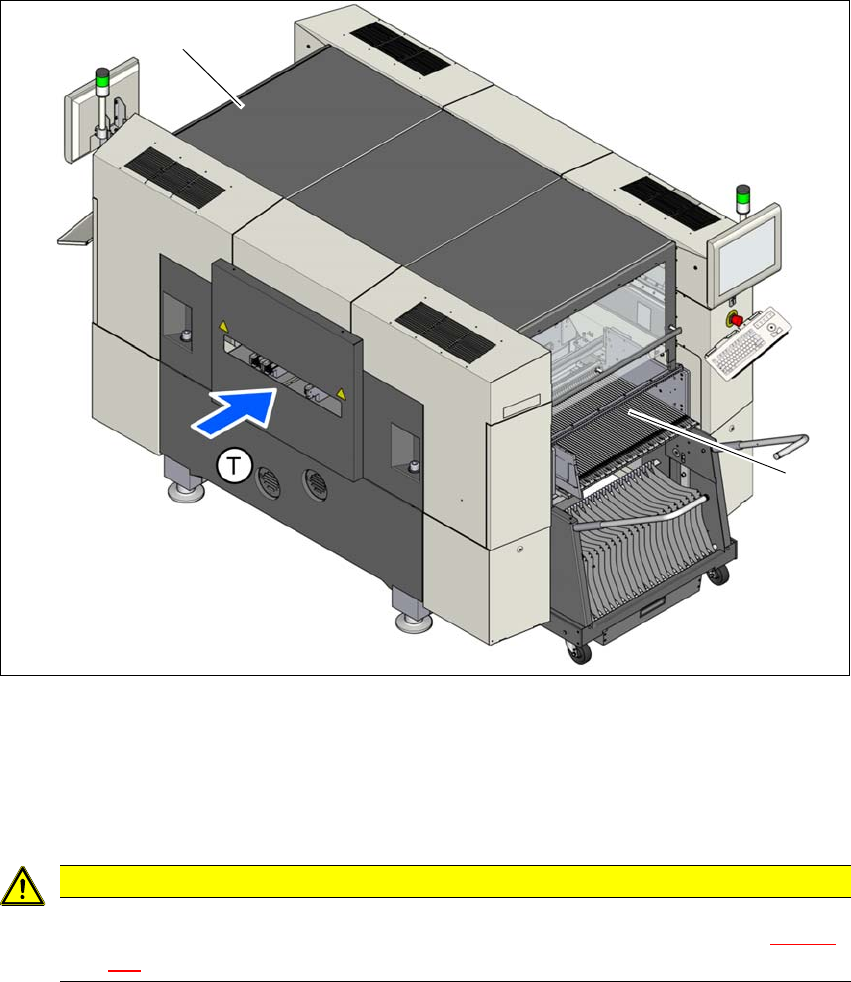

Fig. 3.9 - 1 Komponentvognenes placeringssteder, SIPLACE SX1/SX2
(1) placeringssted 1
(2) placeringssted 2
(T) Printplade-transportretning
3
VÆR FORSIGTIG
SIPLACE SX1/SX2-komponentvognene må kun køres hen til de placeringssteder, hvor
SIPLACE SX1/SX2-komponentvogn-indtrækningsanordningen er installeret (fig. 5.15 - 4
,
side 264
).
(2)
(1)
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.9 Komponentvogn SIPLACE SX1/SX2 Fra softwareversion SR.710.0 Udgave 12/2016 DK
156
3.9.1 Opbygning
Komponentvognene er selvstændige moduler, der kan klargøres med fødemoduler på en ekstern
klargøringsplads. Skift af komponentvogn kræver derfor kun en kort afbrydelse af produktionspro-
cessen.
Komponentvognen består hovedsageligt af kørestativet, komponentbordet til optagning af føde-
modulerne, taperullecontaineren og tapeaffaldsbeholderen. Der disponeres over to forskellige
komponentvogne. En komponentvogn med et komponentbord med 60 spor og en komponent-
vogn med et komponentbord med 30 spor. Komponentvognen med 30 spor skal stilles ved siden
af WPC5/WPC6.
3

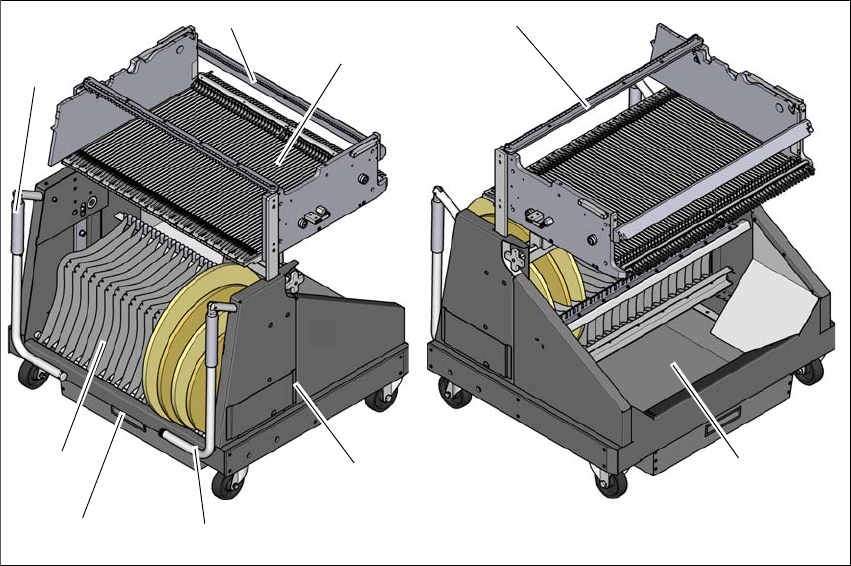

Fig. 3.9 - 2 Komponentvogn, SIPLACE SX1/SX2 med 60 spor, set forfra og bagfra
(1) Kørestativ
(2) Komponentbord
(3) Tapecontainer
(4) Tapeaffaldsbeholder
(5) Håndtag
(6) Håndværn
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.710.0 Udgave 12/2016 DK 3.9 Komponentvogn SIPLACE SX1/SX2
157
3
3
3.9.2 Beskrivelse
I standardudførelse fastholder taperullecontaineren taperuller op til en størrelse af 17" (432 mm).
Mellem tapecontaineren og komponentvognen befinder der sig til venstre og højre to 5 mm brede
spalter til optagelse af klargøringslister.
Den udtrækkelige tapeaffaldsbeholder er placeret på undersiden af kørestativet. Det skårede ta-
peaffald ledes via en slisk ned i tapeaffaldsbeholderen, der skal tømmes afhængigt af af-
faldsmængden.
Håndtagene kan klappes op og ned.
3
VÆR FORSIGTIG
Overhold sikkerhedsforskrifter!
Når du trækker tapeaffaldsbeholderen ud af BE-vognen, skal sikkerhedsforskriften i
afsnit 5.8.2
, side 237 overholdes.
VÆR FORSIGTIG
Brudfare for grebene!
Ved transport af BE-vognen er der brudfare for grebene.
Undlad at løfte BE-vognen ved grebene under transporten.
Brug kun grebene til at skubbe BE-vognen.
Hvis du transporterer BE-vognen eller skal løfte den fra pallen, skal der bruges en
gaffeltruck.
BEMÆRK
Til brug af automaten skal alle BE-vogne være koblet på ved automaten.
Belæg ledige placeringssteder med dummy-fødemoduler, som beskrevet i afsnit
2.7.5.1
, side 80.
