3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2 3.9 Komponentvogn SIPLACE SX1/SX2 Fra softwareversion SR.710.0 Udgave 12/2016 DK 160 3.9.5 Komponentvognens mål 3 Fig. 3.9 - 4 Komponentvognens…
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.710.0 Udgave 12/2016 DK 3.9 Komponentvogn SIPLACE SX1/SX2
159
3.9.4 Pasmærker på komponentvognen
3
Fig. 3.9 - 3 Pasmærker på komponentvognen
(1) Pasmærker på komponentvognen
Efter henkøring af komponentvognen måler maskinen komponentvognens pasmærker.
Ved komponenter med en kantlængde under 0,5 mm, altså 0402-komponenter og mindre, bereg-
nes positionen for komponenten med tapelommen, før den første komponent hentes.
(1)
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.9 Komponentvogn SIPLACE SX1/SX2 Fra softwareversion SR.710.0 Udgave 12/2016 DK
160
3.9.5 Komponentvognens mål
3
Fig. 3.9 - 4 Komponentvognens mål, SIPLACE SX1/SX2, alle mål i millimeter
(1) Længde = 760 mm
(2) Bredde = 864 mm
(3) Højde (afhængig af højdeindstillingen
– Ved 900 mm = 934 mm
– Ved 930 mm = 964 mm
– Ved 950 mm = 984 mm
(4) Afstand mellem håndtag når de er klappet op = 476 mm
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.710.0 Udgave 12/2016 DK 3.9 Komponentvogn SIPLACE SX1/SX2
161
3.9.6 Komponentbord SIPLACE SX1/SX2
Fødemodulerne lægges på indføringshjælpen med deres forreste glideføring. Ved indskubning
glider fødemodulet med sine føringer på føringsprofilen op til anslagslisten . En centreringshul på
anslagslisten holder X-fødemodulets centreringsstift "foran". Samtidig går komponentbordets lå-
sepal i indgreb på fødemodulets låserulle. Centreringsstiften "bag" på oversiden af fødemodulet
holdes af centreringslistens udsparing.
3

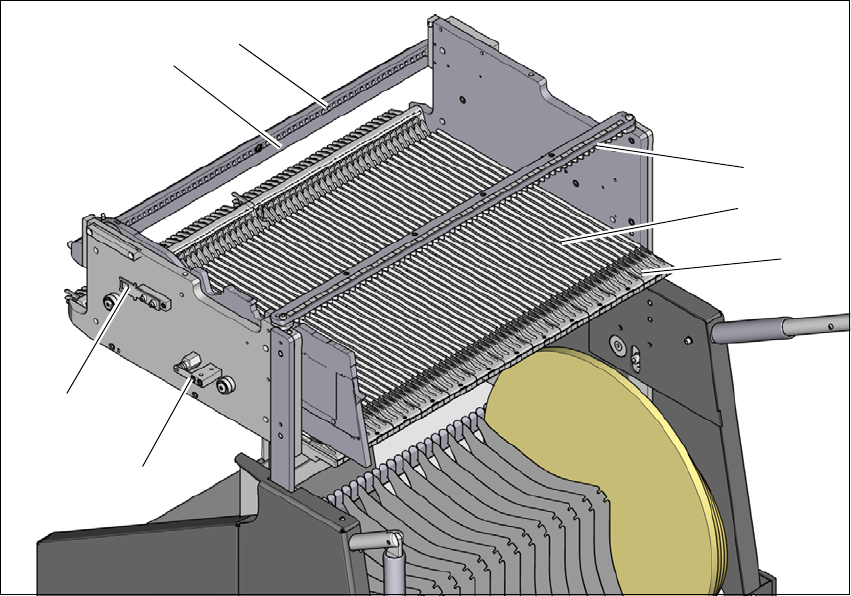

Fig. 3.9 - 5 Komponentbord, set bagfra
(1) Indføringshjælp
(2) Føringsprofil (-profil)
(3) Centreringsliste til optagelse af centreringsstiften "bag" til X-fødemoduler
(4) Anslagsliste
(5) Centreringshuller
(6) Kontakt til trigning af NØDSTOP-kredsens sikkerhedsafbryder
(7) Låsning
(1)
(2)
(3)
(4)
(5)
(6)
(7)
