Betjeningsvejledning SIPLACE SX1/SX2 3 Te kniske data og konstruktionsgrupper Fra softwareversion SR.710.0 Udgave 12/2016 DK 3.9 Komponentvogn SIPLACE SX1/SX2 163 3.9.7 Holder til ekstra t a peru lle til komponentbord 3 …
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.9 Komponentvogn SIPLACE SX1/SX2 Fra softwareversion SR.710.0 Udgave 12/2016 DK
162
3

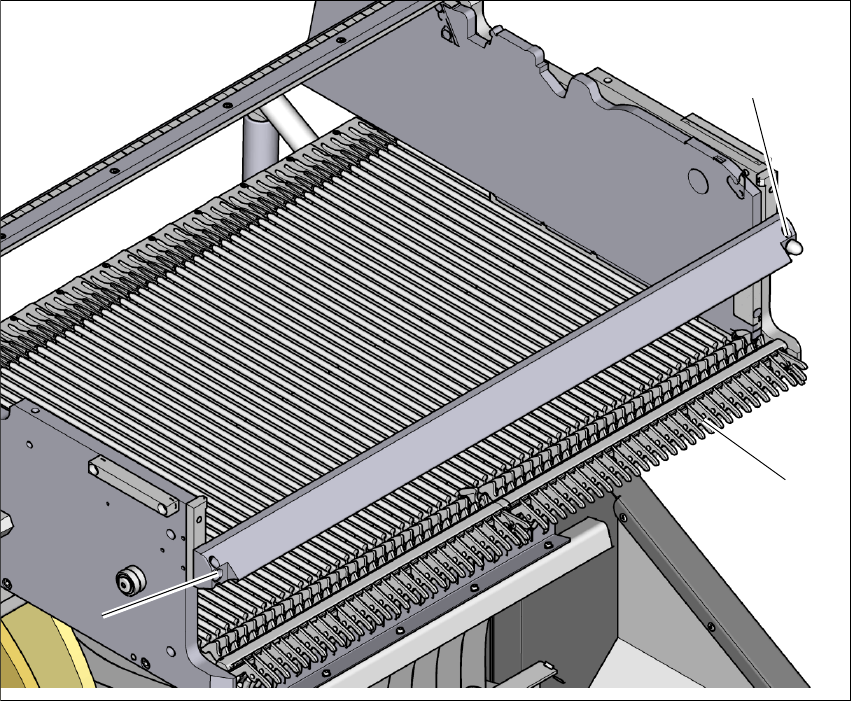

Fig. 3.9 - 6 Komponentbord, set forfra
(1) Låsepaler
(2) Centreringsstift på komponentbord
(3) Centreringsboring på komponentbord
(1)
(2)
(3)
Betjeningsvejledning SIPLACE SX1/SX2 3 Tekniske data og konstruktionsgrupper
Fra softwareversion SR.710.0 Udgave 12/2016 DK 3.9 Komponentvogn SIPLACE SX1/SX2
163
3.9.7 Holder til ekstra taperulle til komponentbord
3

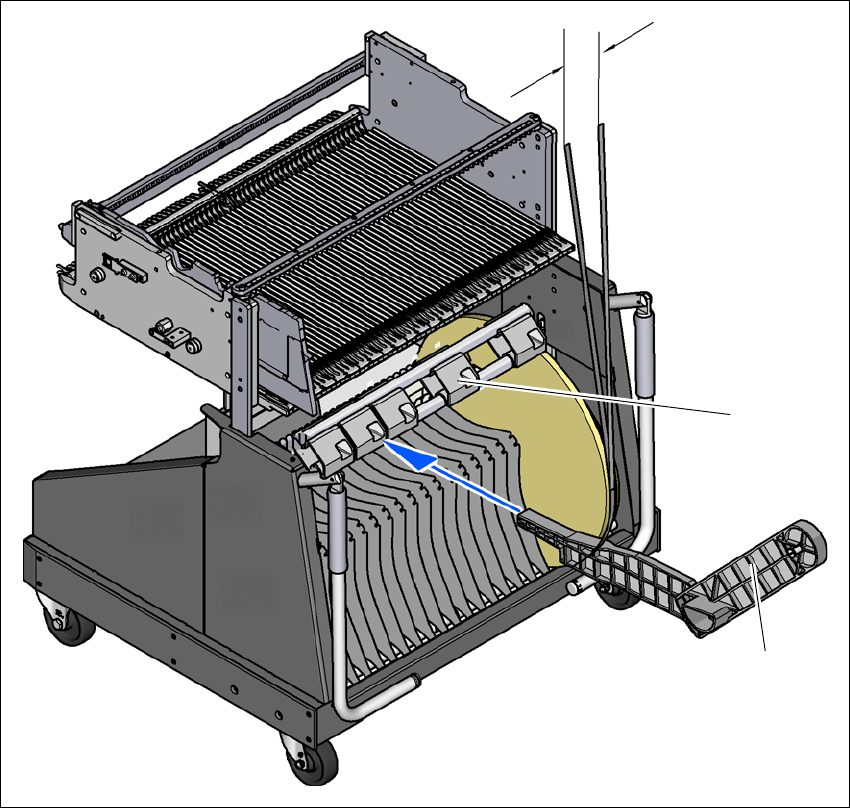

Fig. 3.9 - 7 Holder til ekstra taperulle
(1) Holder til ekstra taperulle, artikel-nr. 03075622-xx
(2) Holdeanordning til holderen
Fødemoduler fra X-serien kan uden problemer bearbejde tape, hvis forskydningen sideværts mel-
lem fødemodulet og taperullen ikke udgør mere end 60 mm. Kan den max. tilladte forskydning
ikke overholdes på grund af en fastlagt klargøring, anbefales det at bruge holderen til en ekstra
taperulle (pos.1). Holderen sættes bare ind i holdeanordningen (pos. 2), som så forskydes, indtil
den maksimalt tilladte forskydning på 60 mm underskrides. BE-vognen har i alt 5 holdeanordnin-
ger. Alle taperulleholdere kan holde 2 taperuller, så der kan positioneres op til ti 19" (483 mm) -
taperuller oven over tapecontaineren.
Max. 60 mm
(1)
(2)
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE SX1/SX2
3.9 Komponentvogn SIPLACE SX1/SX2 Fra softwareversion SR.710.0 Udgave 12/2016 DK
164
3.9.8 Tapecontainer
3.9.8.1 Beskrivelse
Tapecontaineren kan holde taperuller med en diameter på op til 19" (483 mm). Isætning af skille-
plader er beskrevet i afsnit 5.9.5
side 241.
3

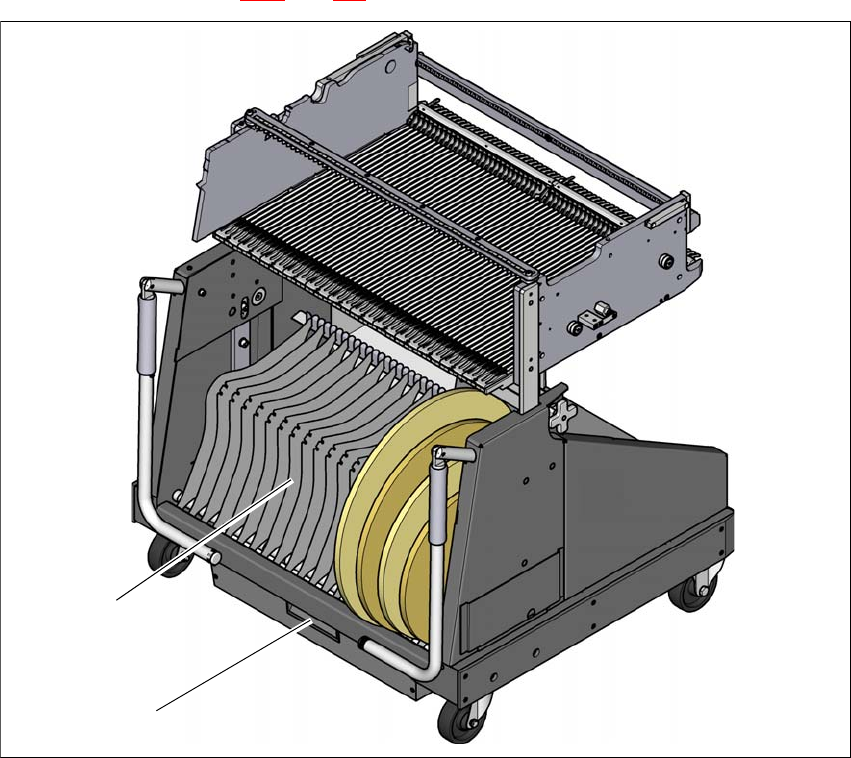

Fig. 3.9 - 8 Komponentvogn, SIPLACE SX1/SX2, med tapecontainer
(1) Tapecontainer med skilleplader
(2) Tapeaffaldsbeholder
(1)
(2)
