4.2.3.2 Kontrol af netforsyning
Kontroller, om netforsyningen svarer til de foreskrevne maskinspecifikationer (se tabellen i afsnit
3.2
, side 94).
4
4.2.3.3 Netforsyningskabel - specifikation
Følgende specifikationer gælder for automatens netforsyningskabel:
– Kabel 5 x 4 mm² 5 x 25 A med CEKON-stik (3 x 360 V~ til 3 x 480 V~)
– Kabel 5 x 4 mm² 3 x 16 A (3 x 200 V~ til 3 x 240 V)
Farvekoden på årerne afhænger af, i hvilket land anlægget opstilles.
4
4
BEMÆRK
Spidsbelastninger i strømforsyningen
Af tekniske grunde opstår spidsbelastninger i strømforsyningen.
Spørg eventuelt energiproducenten til råds.
ADVARSEL
Nettilslutningskablets tværsnit og længde
Nettilslutningskablets tværsnit og længde påvirker maskinens Short-Circuit-Current-Ra-
ting (SCCR).
Vedm udskiftning af nettilslutningskablet må du hverken øge tråd-tværsnittet eller forkorte
ledningslængden.
ADVARSEL
Entydig markering af de elektriske ledninger!
De elektriske ledninger til hver enkel automat og til de installerede tilvalg (f.eks. WPC5/
WPC6) skal være entydigt markeret og kunne tilordnes uden problemer.
Gældende er de forskrifter, der gælder i det land, hvor automaten opstilles og tages i brug.
Betjeningsvejledning SIPLACE SX1/SX2 4 Opstilling og ibrugtagning
Fra softwareversion SR.710.0 Udgave 12/2016 DK 4.2 Infrastruktur på opstillingsstedet
179
4.2.3.4 Nettilslutning - konfiguration ved leveringen
Afhængigt af netforsyningen er nettilslutningen konfigureret tilsvarende ved leveringen.
– Maskinen er konfigureret for spændinger 3 x 200 V~ til 3 x 240 V~ ± 10 %; 50/60 Hz.
På maskinen findes nettilslutningskablet UDEN stik. 4
4

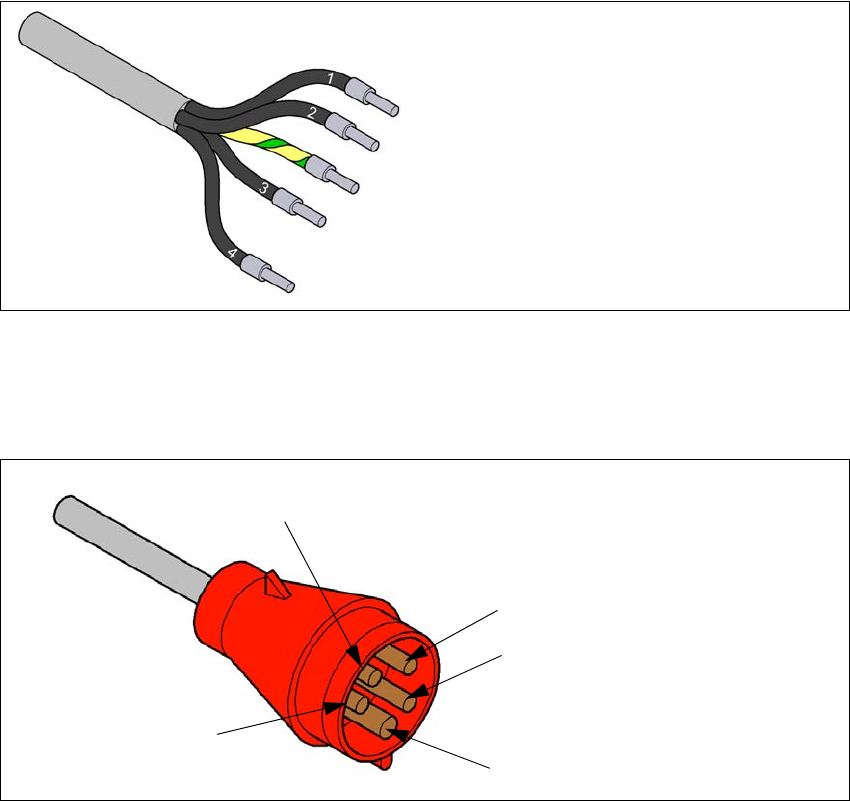

Fig. 4.2 - 4 Ledernes betegnelse på nettilslutningskablet
– Maskinen er konfigureret for spændinger 3 x 360 V~ til 3 x 480 V ± 10 %, 50/60 Hz.
På maskinen findes nettilslutningskablet MED Cekon-stik. 4
4
Fig. 4.2 - 5 Cekon-stikkets stikkonfiguration
1 = (L1): trefaset
2 = (L2): trefaset
3 = (L3): trefaset
4 = (N): neutral leder
grøn/gul = (PE): Beskyttelsesleder
PE
L1
L2
L3
N
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE SX1/SX2
4.2 Infrastruktur på opstillingsstedet Fra softwareversion SR.710.0 Udgave 12/2016 DK
180
4.2.3.5 Tilslutning af netforsyningskabel
4

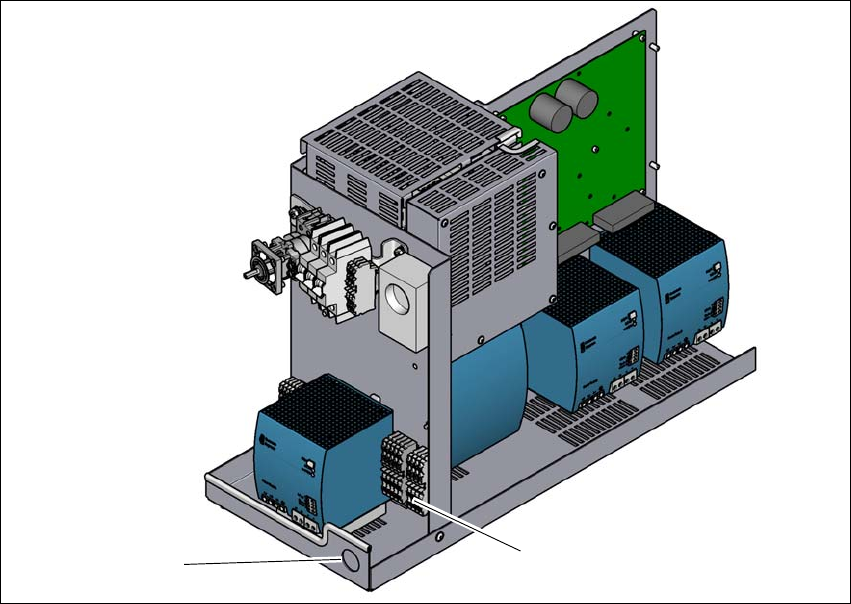

Fig. 4.2 - 6 Klemmepanel for tilslutning af nettilslutningskablet
(1) Nettilslutning (X99) til netforsyningskablet
(2) Åbning på strømforsyning med kabelforskruning
Krymp en åreendekappe på hver åreende.
Løsn kabelforskruningens møtrik (Pos. 2).
Før netkabel gennem kabelforskruning (Pos. 2) til nettilslutning X94 (Pos. 1).
Tilslut kabel på nettilslutning X94 (Pos. 1)
(L1): trefaset 4
(L2): trefaset 4
(L3): trefaset 4
(N): neutral leder 4
(PE): beskyttelsesleder PE 4
Sørg for en tilstrækkelig stor bøjningsradius. Årerne må ikke være knækket.
Spænd kabelforskruningen til med hånden.
(1)
(2)
