4.2.3.4 Nettilslutning - konfiguration ved leveringen
Afhængigt af netforsyningen er nettilslutningen konfigureret tilsvarende ved leveringen.
– Maskinen er konfigureret for spændinger 3 x 200 V~ til 3 x 240 V~ ± 10 %; 50/60 Hz.
På maskinen findes nettilslutningskablet UDEN stik. 4
4
Fig. 4.2 - 4 Ledernes betegnelse på nettilslutningskablet
– Maskinen er konfigureret for spændinger 3 x 360 V~ til 3 x 480 V ± 10 %, 50/60 Hz.
På maskinen findes nettilslutningskablet MED Cekon-stik. 4
4
Fig. 4.2 - 5 Cekon-stikkets stikkonfiguration
1 = (L1): trefaset
2 = (L2): trefaset
3 = (L3): trefaset
4 = (N): neutral leder
grøn/gul = (PE): Beskyttelsesleder
PE
L1
L2
L3
N
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE SX1/SX2
4.2 Infrastruktur på opstillingsstedet Fra softwareversion SR.710.0 Udgave 12/2016 DK
180
4.2.3.5 Tilslutning af netforsyningskabel
4
Fig. 4.2 - 6 Klemmepanel for tilslutning af nettilslutningskablet
(1) Nettilslutning (X99) til netforsyningskablet
(2) Åbning på strømforsyning med kabelforskruning
Krymp en åreendekappe på hver åreende.
Løsn kabelforskruningens møtrik (Pos. 2).
Før netkabel gennem kabelforskruning (Pos. 2) til nettilslutning X94 (Pos. 1).
Tilslut kabel på nettilslutning X94 (Pos. 1)
(L1): trefaset 4
(L2): trefaset 4
(L3): trefaset 4
(N): neutral leder 4
(PE): beskyttelsesleder PE 4
Sørg for en tilstrækkelig stor bøjningsradius. Årerne må ikke være knækket.
Spænd kabelforskruningen til med hånden.
(1)
(2)
Betjeningsvejledning SIPLACE SX1/SX2 4 Opstilling og ibrugtagning
Fra softwareversion SR.710.0 Udgave 12/2016 DK 4.2 Infrastruktur på opstillingsstedet
181
4.2.4 Oversigt over finsikringer
4

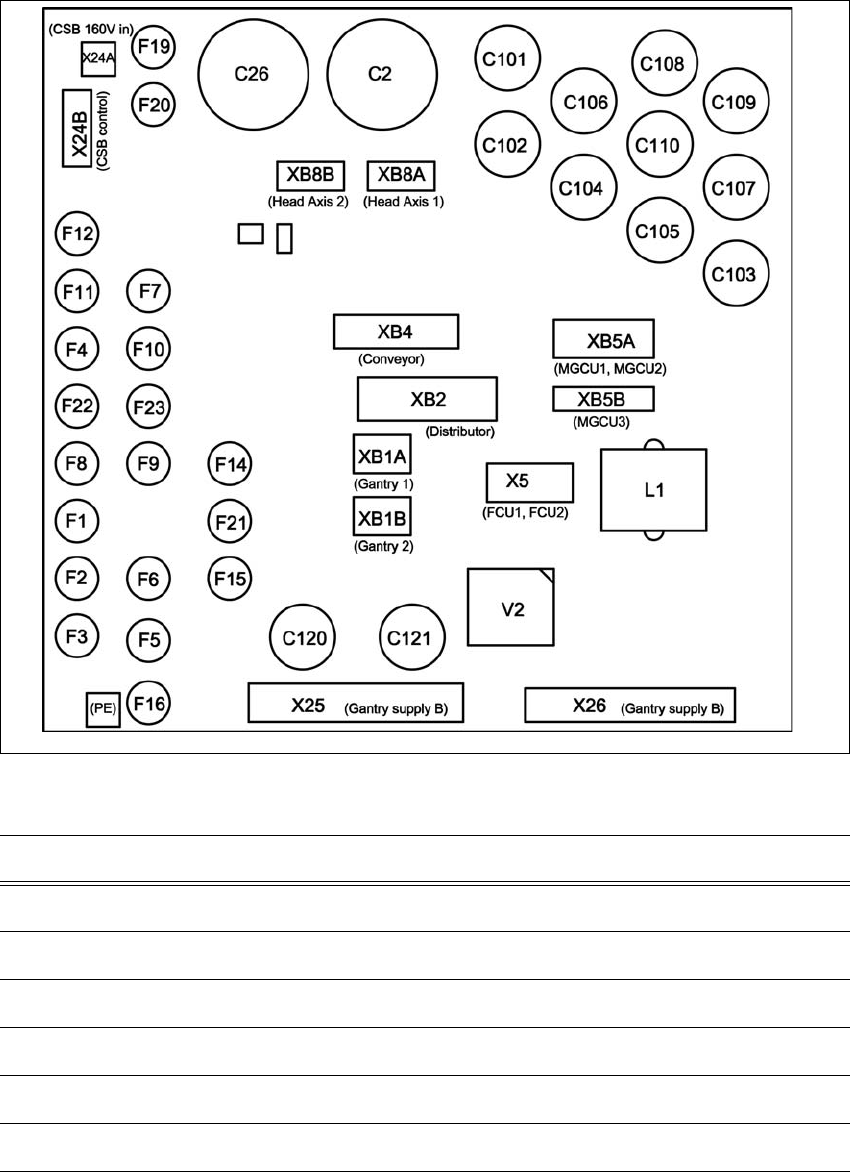

Fig. 4.2 - 7 Oversigt over finsikringer
4
Sikring Komponent Strøm [A] Spænding [V]
F1 MGCU 1 6,3 27
F2 MGCU 2 6,3 27
F3 MGCU 3 6,3 27
F4 Distributor/Power Fail 6,3 24
F5 Station PC 6,3 27
F6 Options PC 6,3 27
