5 Opgaver på maskinen Betjeni ngsvejled ning SIPLACE SX1/SX2 5.5 Brugerfladen Fra softwareversion SR.710.0 Udgave 12/2016 DK 222 5.5.4 Betjening af stationssof tware i visnin ger De fleste visninger , der kaldes frem ved…
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.710.0 Udgave 12/2016 DK 5.5 Brugerfladen
221

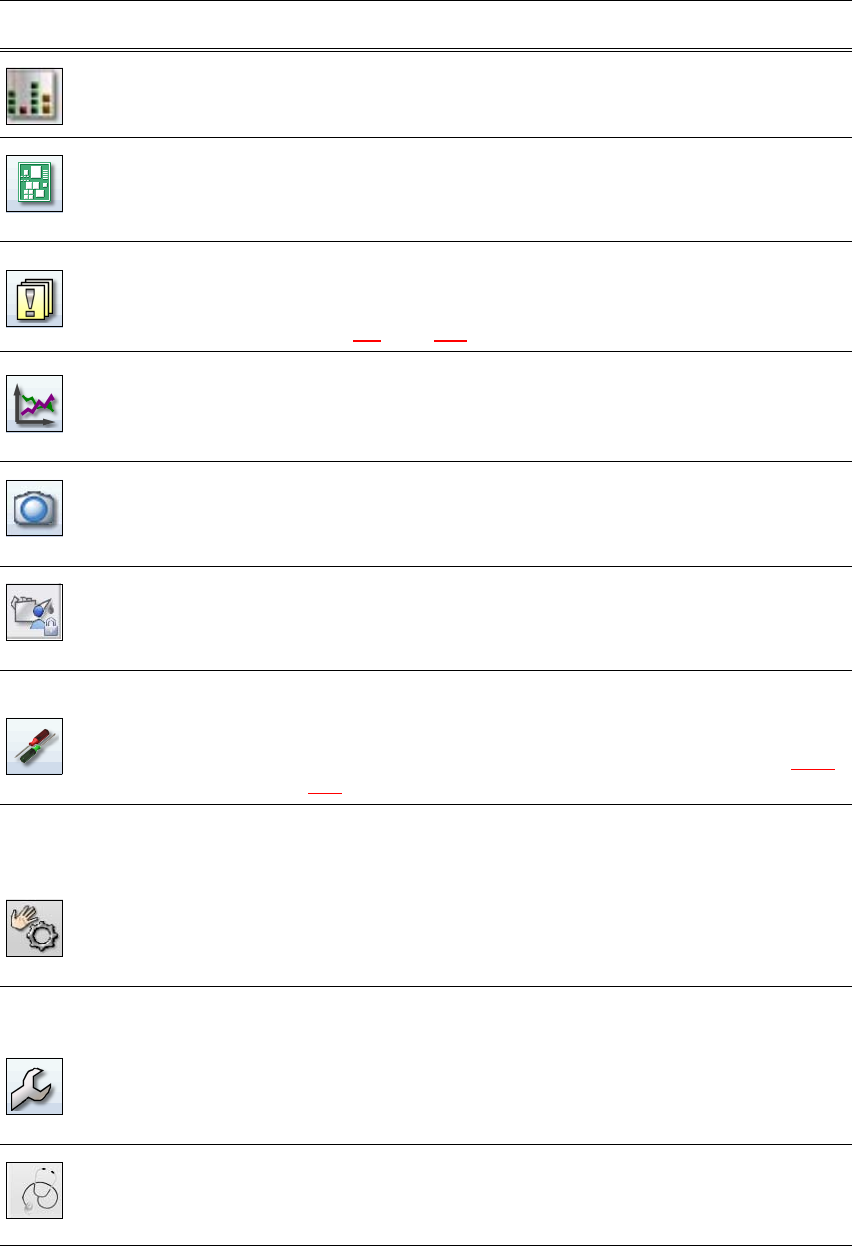

Fyldningsvisning Operatøren får til enhver tid under bestykningen vist, hvornår de
enkelte transportører kører tomme og skal påfyldes igen.
Printplader Visning af printplader og bestykningspositionsliste.
Kontrol og klargøring af printplader og komponenter.
Indlæring af mærker
Beskeder Visning af beskeder om aktuelle og tidligere hændelser. Beskeder-
ne inddeles efter type. Der kan kaldes en tabel frem for sporfejl,
transportfejl, maskinfejl, generelle fejl og lænkede fejlmeddelelser
(se afsnit 5.6
, side 226).
Statistik Visning af statistik om ydelse, kvalitet og kasseret materiale. Vis-
ning af maskinernes og printpladernes ydelse.
Start af OIS (Operator Information System), nærmere information:
se dokumentation til OIS.
Livebillede under
bestykning
Visning af de enkelte kamera-livebilleder.
Først fra og med betjeningsniveau "Avanceret produktion" :
Visning og lagring af Vision-dumps.
Vedligeholdel-
sesstatus
Indeholder information om maskinens vedligeholdelsesstatus.
For yderligere information: se vedligeholdelsesvejledningen.
Indstillinger Indeholder alle indstillinger og tilvalgsfunktioner.
Indstilling af betjeningsniveau, brugerfladens sprog.
Visning og ændring af maskinindstillinger, brugerindstillinger, eks-
tra maskinfunktioner og ekstra softwarefunktioner: se afsnit 5.5.5
,
side 224
.
Kontrol af senso-
rer og funktioner
Indeholder information og funktioner til test og diagnose.
Indstil egenskaberne for maskinens starttast.
Først tilgængelig fra og med betjeningsniveau "Avanceret produk-
tion":
Samlet referencekørsel, test af C&P20-hovedets funktioner.
Enkeltfunktioner og kontinuerlige driftsforløb. Portalerne adresse-
res enkeltvist.
Service Service-tools.
Først tilgængelig fra og med
betjeningsniveau "Service (kunde)".
Klargøring og kalibrering af SIPLACE-bestykningsautomaten,
download af embedded softwareversioner, kalibrering og konfigu-
ration af maskinen som helhed.
Testbench-in-
spektion
Er kun tilgængelig i betjeningsniveauet Maskinservice.
En detaljeret beskrivelse af de enkelte funktioner findes i online-
hjælpen.
Symbol Visning Beskrivelse
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.5 Brugerfladen Fra softwareversion SR.710.0 Udgave 12/2016 DK
222
5.5.4 Betjening af stationssoftware i visninger
De fleste visninger, der kaldes frem ved hjælp af ikonlinien (se afsnit 5.5.3, side 220), har i bru-
gerfladens højre side en ekstra lodret ikonlinie til subvisninger og funktioner.
5
Eksempel: Visning "Fødemodul, komponenter og pipetter"
Klik på "Fødemodul, komponenter og pipetter" i symbollisten.
Nedenstående visning kommer frem:
5
Fig. 5.5 - 3 Brugerflade i visningen "Fødemodul, komponenter og pipetter" (ved eksempel SIPLACE SX2)
Billedtekst
(1) Symbolliste (brugerflade "Fødemodul, komponenter og pipetter")
(2) Vertikale symbolliste for visningen "Fødemodul, komponenter og pipetter"
(3) Bearbejdningsområde med 2 portaler
(4) Kommondoknap til pipetteskift på portal 2
Klik f.eks. på WPC for portal 1 (kommandoknap 4) for at kontrollere konfigurationen.
BEMÆRK
En detaljeret beskrivelse af de enkelte funktioner findes i online-hjælpen.
(1)
(2)
(3)
(4)
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.710.0 Udgave 12/2016 DK 5.5 Brugerfladen
223
Nedenstående visning kommer frem:
5
Fig. 5.5 - 4 Brugerflade i visningen "WPC" (SIPLACE SX2 som eksempel)
Billedtekst
(1) Lodret ikonlinie "WPC"
(2) Kommandoknap "Et niveau højere" for at komme tilbage til den foregående visning (her:
Visning "Fødemodul, komponenter og pipetter", se ovenstående visning)
(3) Kommandoknapper til direkte skift til anden portal
(1)
(2)
(3)
