5 Opgaver på maskinen Betjeni ngsvejled ning SIPLACE SX1/SX2 5.7 Indikatorlamper med horn Fra softwareversion SR.710.0 Udgave 12/2016 DK 230 5.7 Indikatorlamper med horn 5.7.1 Oversigt Indikatorlamperne signaler er autom…
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.710.0 Udgave 12/2016 DK 5.6 Alarminformationer og online-hjælp
229
5.6.3 Farvernes betydning i online-hjælpens alarminformationer
5
5.6.4 Kontekstorienteret online-hjælp
For at få vist informationer om den aktuelle visning startes hjælpesystemet til stationscompute
ren ved at klikke på ikonet . Hjælpesystemets hovedvindue med Alarminformationerne åb-
nes. Informationerne henfører til den aktuelle visning, som hjælpen blev startet fra. Du kan se alt
indhold fra online-hjælpen via indholdsfortegnelsen, indekset og søgefunktionerne.
Tekstmarkering Betydning
Rød tekst Alarmnummer og alarmmelding
Sort tekst Mulig(e) årsag(er) til alarmen
Grøn tekst Anvisninger til afhjælpning af alarmårsagen
Blå understreget tekst Kald af ekstra informationer
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.7 Indikatorlamper med horn Fra softwareversion SR.710.0 Udgave 12/2016 DK
230
5.7 Indikatorlamper med horn
5.7.1 Oversigt
Indikatorlamperne signalerer automatens driftstilstande og fejlfunktioner. Hornet
melder akustisk, når der er optrådt en alarm. Ved SIPLACE-automaterne kan der indbygges en
to- eller trefarvet indikatorlampe. Det pågældende indikatorlampesystem (to- eller trefarvet) ind-
stilles i autokonfigurationen, se installationsvejledningen til stationssoftwaren, artikelnummer
00196771-xx.

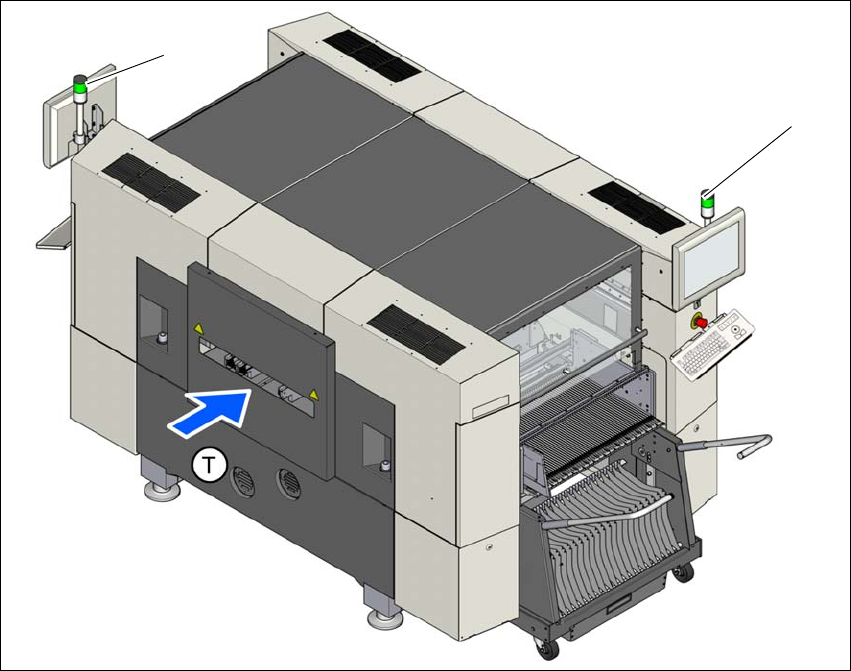

5.7.1.1 Tofarvet indikatorlampe (standard)
Fig. 5.7 - 1 Indikatorlamper til driftstilstande
L1 Indikatorlampe til venstre
L3 Indikatorlampe til højre
T PCB-transportretning
(L1)
(L2)
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.710.0 Udgave 12/2016 DK 5.7 Indikatorlamper med horn
231

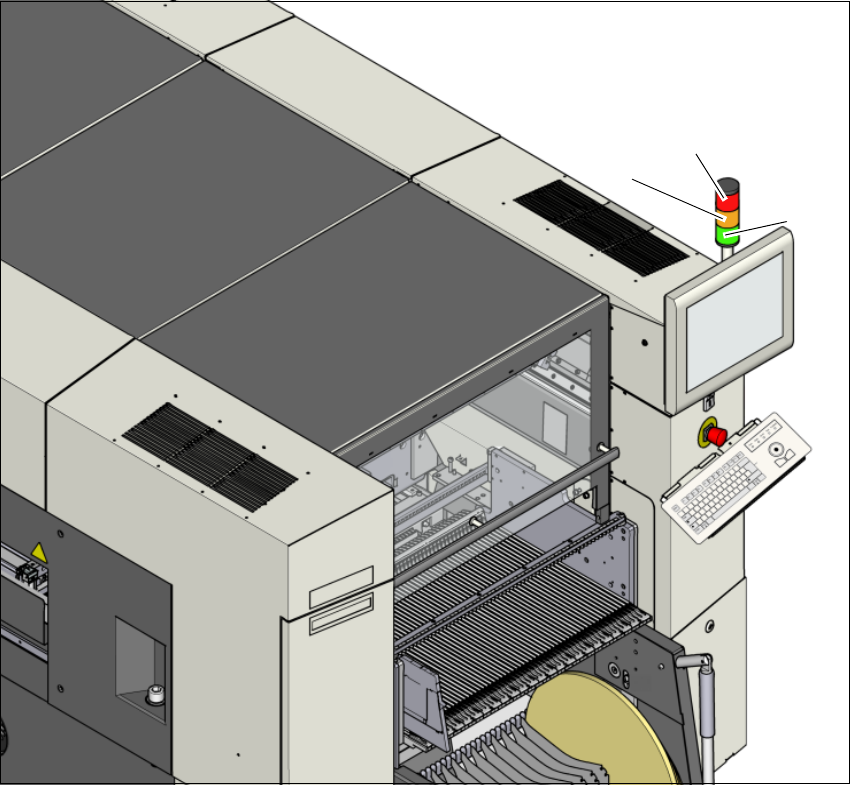

5.7.1.2 Trefarvet indikatorlampe (ekstraudstyr)
Fig. 5.7 - 2 Indikatorlamper til driftstilstande
L1 Indikatorlampe rød
L2 Indikatorlampe gul
L3 Indikatorlampe grøn
(L2)
(L1)
(L3)
