Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen Fra softwareversion SR.710.0 Udgave 12/201 6 DK 5.9 Gennemførsel af kontrol 241 Fødemoduler fr a X-serien kan ude n problemer be arbejde t ape, hvis forskydninge…
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.9 Gennemførsel af kontrol Fra softwareversion SR.710.0 Udgave 12/2016 DK
240
5.9.3 Kontrol af support pins
Kontrollér support pins-positionen på løftebordet:
– Sørg for, at support pins ikke kolliderer med komponenterne på undersiden af printpla-
derne.
– Sørg også for, at support pins ikke kolliderer med PCB-transportens vogne.
– Vi anbefaler ekstrafunktionen Smart Pin Support, så du får en sikker og automatisk po-
sitionering af support pins. Se afsnit 6.16
, side 341.
5.9.4 Holder til ekstra taperulle
5
Fig. 5.9 - 2 Holder til ekstra taperulle
(1) Holder til ekstra taperulle, artikel-nr. 00141217-xx
(2) Holdeanordning til holderen
5
Max. 60 mm
(1)
(2)
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.710.0 Udgave 12/2016 DK 5.9 Gennemførsel af kontrol
241
Fødemoduler fra X-serien kan uden problemer bearbejde tape, hvis forskydningen sideværts mel-
lem fødemodulet og taperullen ikke udgør mere end 60 mm. Kan den max. tilladte forskydning
ikke overholdes på grund af en fastlagt klargøring, anbefales det at bruge holderen til en ekstra
taperulle (pos. 1). Holderen sættes bare ind i holdeanordningen (pos. 2), som så forskydes, indtil
den maksimalt tilladte forskydning på 60 mm underskrides. BE-vognen har i alt 5 holdeanordnin-
ger. Alle taperulleholdere kan holde 2 taperuller, så der kan positioneres op til ti 15" (381 mm) -
taperuller oven over tapecontaineren.
5.9.5 Isætning af skilleplader i tapecontaineren
Skillepladen har forskellige kanter og kan anvendes på to forskellige måder i tapecontaine-
ren. Ved brug af spindler vender skillepladen med udsparingerne til spindlerne opad (se pos.
4 på fig. 5.9 - 3
). Hvis spindler ikke anvendes, vender skillepladens afrundede kant opad (se
pos. 5 på fig. 5.9 - 3
).
Indsæt skillepladerne, som vist på fig., 5.9 - 3 og vær opmærksom på, at tapecontainerens
mindste deling er en 2'er-deling. På den måde undgås bestykningsfejl.
Kontrollér, at skillepladerne har den samme tapposition på alle tre styrelister. Ellers bøjes eller
beskadiges skillepladen.
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.9 Gennemførsel af kontrol Fra softwareversion SR.710.0 Udgave 12/2016 DK
242
5

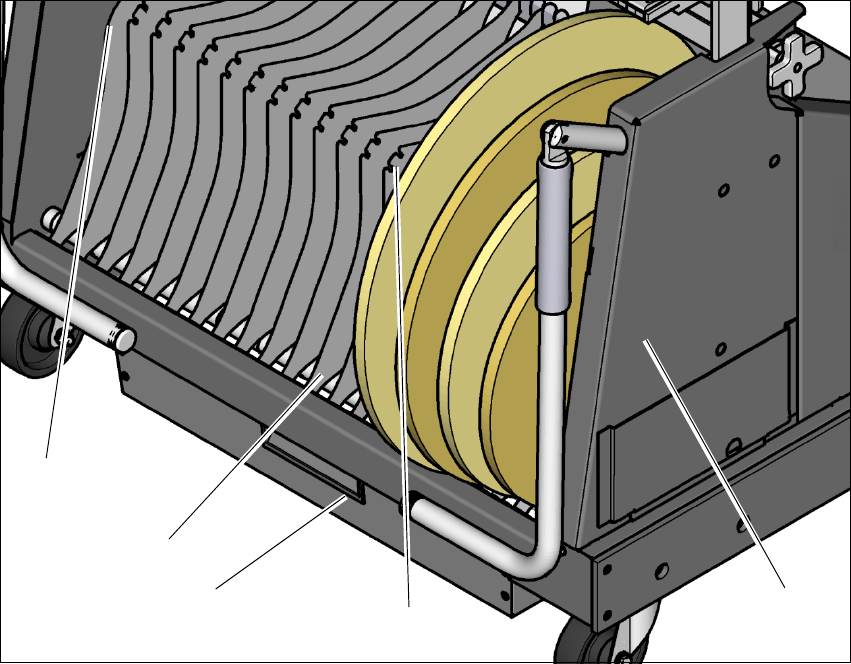

Fig. 5.9 - 3 Skilleplader i tapecontaineren
(1) Skillepladens position, hvis der ikke anvendes spindler
(2) Styreliste til skillepladerne
(3) Tapeaffaldsbeholder
(4) Skillepladens position, hvis der anvendes spindler
(5) Tapecontainer
(1)
(5)
(2)
(3)
(4)
