5.10 Opsætning af fødemoduler

5.10.1 Information om behandling af fødemoduler

Fødemoduler er præcisionsapparater. Fødemodulerne skal derfor håndteres forsigtigt.

 Undgå at støde fødemodulerne mod forhindringer.

 Undgå at tabe fødemodulerne på gulvet.

 Brug kun egnet værktøj til vedligeholdelse.

5.10.2 Fjernelse af X-fødemoduler fra komponentbordet

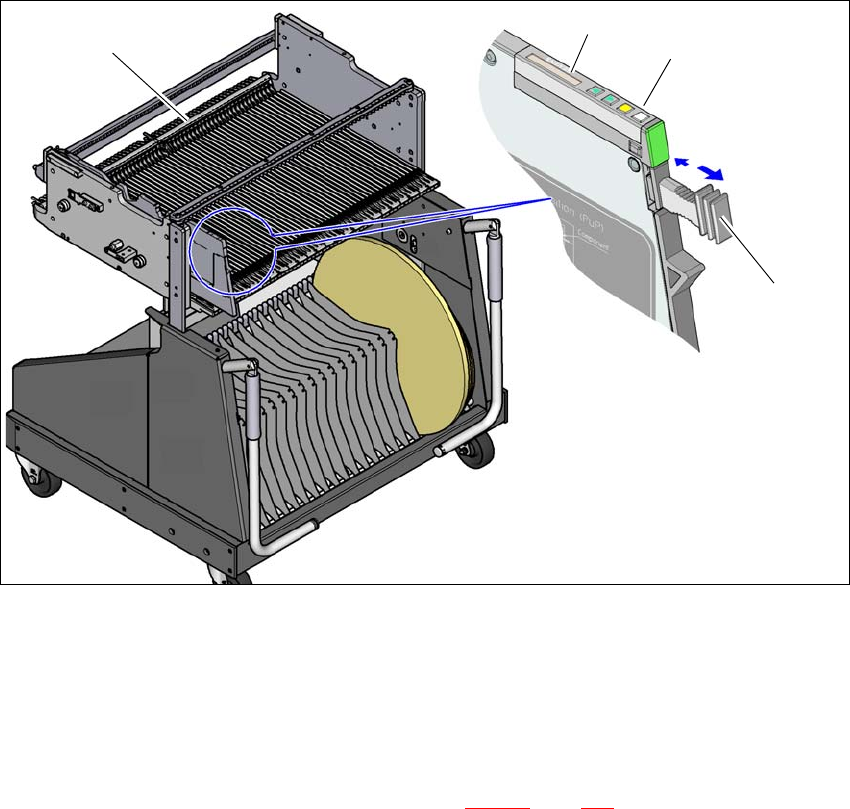

Fig. 5.10 - 1 Fjernelse af X-fødemoduler fra komponentbordet

(1) Udtagsgreb

(2) Statusvisning

(3) LCD-display

(4) Pal til låsning af X-transportørerne

I driftsklar tilstand lyser statusvisningen (pos. 2 på fig. 5.10 - 1

, side 243) grøn, hvis X-fødemodulet

er indeholdt i den aktuelle opsætning. Er transportøren ikke indeholdt i den aktuelle opsætning,

bliver statusvisningen mørk.

(1)

(2)

(3)

(4)

5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2

5.10 Opsætning af fødemoduler Fra softwareversion SR.710.0 Udgave 12/2016 DK

244

X-fødemodulet er låst med en pal i komponentbordet og kan ikke trækkes ud. Ønsker man at

fjerne fødemoduler fra komponentbordet, gøres følgende:

 Tryk på udtagsgrebet (pos. 1 på fig. 5.10 - 1, side 243). Udtagsgrebet springer ud og sta-

tusvisningen går ud.

 Vent i ca. 1 sekund, indtil låsningen (pos. 4 på fig. 5.10 - 1, side 243) frigiver fødemodulet.

 Træk fødemodulet ud af komponentbordet vha. udtagsgrebet. Ventes i mere end ca. 5

sek, låses fødemodulet igen. Statusvisningen lyser rødt, og på LCD-displayet (pos. 3 på

fig. 5.10 - 1

, side 243) fremkommer meddelelsen "Handle --->>".

 Tryk udtagsgrebet på plads igen. Er X-fødemodulet indeholdt i den aktuelle opsætning,

lyser statusvisningen grøn, og på LCD-displayet vises igen spornummeret og skridtvid-

den.

 Tryk på udtagsgrebet igen (pos. 1 på fig. 5.10 - 1, side 243), og træk nu fødemodulet ud

af komponentbordet.

5.10.3 Isætning af X-fødemodul

5.10.3.1 Kontrol af X-fødemodul før isætning

Kontrollér følgende punkter, før et fødemodul sættes i på komponentbordet:

 Fødemodulet skal være fejlfrit.

 Kontrollér med en let berøring, at dækfolie-rockeren (pos. 2 på fig. 5.10 - 2, side 245)

ikke sidder i klemme.

 Kontrollér, at området omkring hentevinduet (pos. 3 på fig. 5.10 - 2, side 245) er fri for

løse komponenter.

 Tryk armen (pos. 4 på fig. 5.10 - 2, side 245) lidt frem for at åbne hentevinduet (pos. 3

på fig. 5.10 - 2

, side 245). I denne forbindelse løftes hentevinduet en smule.

 Luk hentevinduet (pos. 3 på fig. 5.10 - 2), idet du sætter armen (pos. 4 på fig. 5.10 - 2) tilbage

igen.

 Fjern løse komponenter på komponentbordet med en pensel eller en støvsuger med egnet

mundstykke.

BEMÆRK

 Tøm komponent-bortskaffelsesrummet (pos. 5 på fig.5.10 - 2, side 245), inden kom-

ponenter rystes ud af fødemodulet.

BEMÆRK

Ved isat tape transporterer den spændte dækfolie tapen videre og frigør komponenter.

 Aktivér ikke armen, når tape er lagt i.

Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen

Fra softwareversion SR.710.0 Udgave 12/2016 DK 5.10 Opsætning af fødemoduler

245

 Rager udtagsgrebet (pos. 1) stadigvæk ud, trykker De det i.

Fig. 5.10 - 2 Kontrol af X-fødemodul før isætning

(1) Udtagsgreb

(2) Dækfolie-rocker

(3) Hentevindue

(4) Arm til løftning og fiksering af hentevindue

(5) Komponent-bortskaffelsesrum

BEMÆRK

 Er tapen allerede lagt i, skærer De den af på forkanten af fødemodulet.
