Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser Fra softwareversion SR.710.0 Udgave 12/2016 DK 6.1 Pipetteveksler 273 6.1.1.7 Positionsregistrering Alle pipettevekslerens magasiner har to pasmærker , en til bes…
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.1 Pipetteveksler Fra softwareversion SR.710.0 Udgave 12/2016 DK
272
6

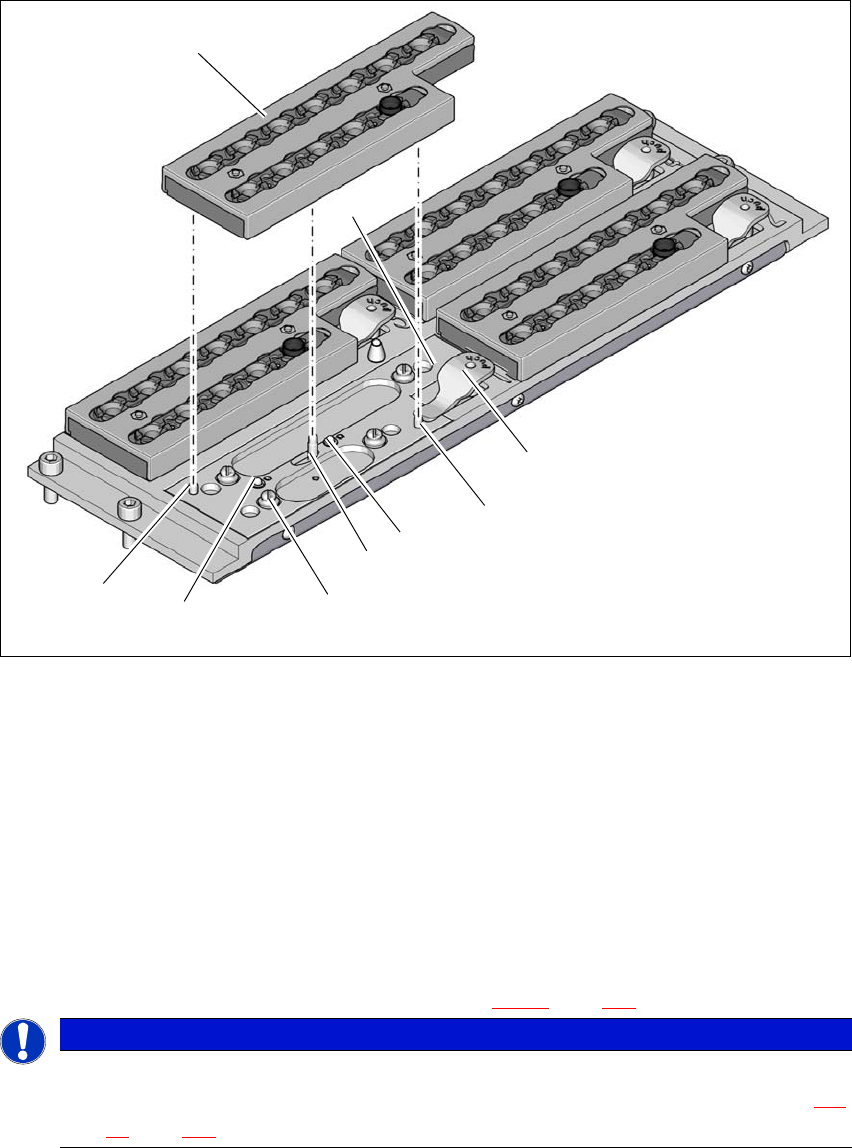

Fig. 6.1 - 4 Skift af pipetteveksler til SpeedStar - magasinet
(1) Arm til løft af magasinet
(2) Cylinderstift, er i indgreb i magasinets hul
(3) Fjedertap (3 stk.) til udløsning af mikrokontakten
(4) Stift til skubbemekanisme, bevæger låsepladen
(5) Trykknapfkugle
(6) Cylinderstift, er i indgreb i magasinets langhul
(7) Låseplade i stilling "Magasin låst"
6
Sæt magasinet på trykknapkuglerne (pos. 5 på fig. 6.1 - 4, side 272).
Tryk magasinet jævnt ned, så trykknapkuglerne falder jævnt ind i alle trykknapper.
BEMÆRK
Forskyd låsepladen i position "Magasin låst".
Ret magasinet ud før isætning, således at centreringsstifterne (pos. 2 og 6 på fig. 6.1
- 4, side 272) kan glide ind i pinolhullet og langhullet.
(1)
(2)
(3)
(4)
(5)
(3)
(6)
(3)
(7)
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.710.0 Udgave 12/2016 DK 6.1 Pipetteveksler
273
6.1.1.7 Positionsregistrering
Alle pipettevekslerens magasiner har to pasmærker, en til bestemmelse af positionen og en til be-
stemmelse af vinkelstillingen.
6

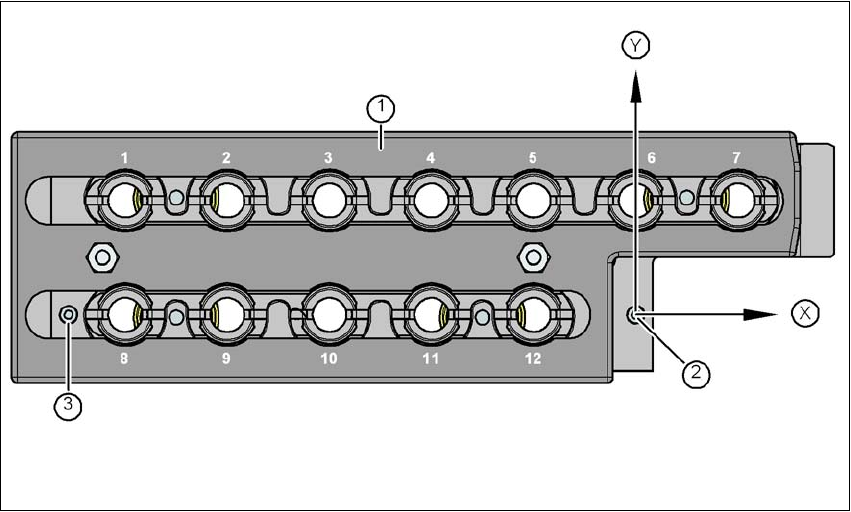

Fig. 6.1 - 5 Pipettemagasin - garagenummerering, mærker til bestemmelse af positionen og vinkelstillingen
(1) Låseplade i stilling "Magasin åbent"
(2) Pasmærke til bestemmelse af positionen
(3) Pasmærke til bestemmelse af vinkelstillingen
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.1 Pipetteveksler Fra softwareversion SR.710.0 Udgave 12/2016 DK
274
6.1.2 Pipetteveksler SIPLACE SpeedStar C&P20 P
Denne pipetteveksler optager 4 magasiner med hver 20 pipettegarager. Magasinerne sidder på
en fælles holder. De er centreret med to cylinderstifter og fastgjort med 4 trykknapper. Med to pas-
mærker på hvert magasin findes den nøjagtige position. Magasinernes rigtige positionering på pi-
pettevekslerens grundenhed overvåges med mikrokontakter for at undgå, at bestykningshovedet
kolliderer med et evt. højtragende magasin. Alle magasinpladser skal være optaget, da sikker-
hedskredsen stopper automaten, hvis magasiner mangler eller sidder forkert. På den installerede
pipettestation kan komponenter blæses af SpeedStar's pipetter og pipetterne trækkes ud og ka-
stes væk.
6
VÆR FORSIGTIG
Benyt kun denne pipetteveksler med SpeedStar.
