6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2 6.1 Pipetteveksler Fra softwareversion SR.710.0 Udgave 12/2016 DK 278 6 6 Fig. 6.1 - 8 Skift af pipetteveksler fo r C&P20 P- magasin (eksempel 6 magasin) (1) …
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.710.0 Udgave 12/2016 DK 6.1 Pipetteveksler
277
6.1.2.4 Montage
Pipetteveksler er fastgjort på respektive komponentvogn.
Indstil pipetteveksleren således, at den skrå side viser hen imod komponentvogn-indtræk-
ningsanordningen.
6
6.1.2.5 Betjeningsanvisninger
Fyld et magasin første gang med en bestemt pipettetype, og mærk det med en etiket.
6
Åben låsepladen, og stik pipetterne ind i pipettegaragerne.
Luk låsepladen, så pipetterne ikke kan falde ud af magasinerne.
6
6
Programmeringen af pipetteveksleren er beskrevet i driftsvejledningen til SIPLACE Pro.
6.1.2.6 Skift af magasin
Tryk armen ned (pos. 1 på fig. 6.1 - 8, side 278) for at løsne magasinet fra trykknapkuglerne
(pos. 5 på fig. 6.1 - 8
, side 278). Løft magasinet ud af holderen.
ADVARSEL
Fare for hovedcrash ved blandingskonfigurationer!
Fare for hovedcrash ved blandingskonfigurationer!
Til hvert enkelt bestykningshoved må kun installeres den tilhørende pipetteveksler
med pipettemagasinerne til det respektive bestykningshoved.
BEMÆRK
Fyld magasinerne op uden for maskinen, og skift altid kun hele magasiner.
VÆR FORSIGTIG
Opfyldning af magasinerne!
Fyld kun magasiner, hvis alle pipetter, som befinder sig ved Collect&Place-hovedet,
er blevet lagt tilbage i deres magasiner.
BEMÆRK
Klemmefare!
Når komponenter falder op på magasiner, er der klemmefare i låsepladen.
Undgå, at komponenter falder ned på magasinerne.
Rengør derfor magasinerne og de frie placeringssteder med regelmæssige mellem-
rum.
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.1 Pipetteveksler Fra softwareversion SR.710.0 Udgave 12/2016 DK
278
6
6

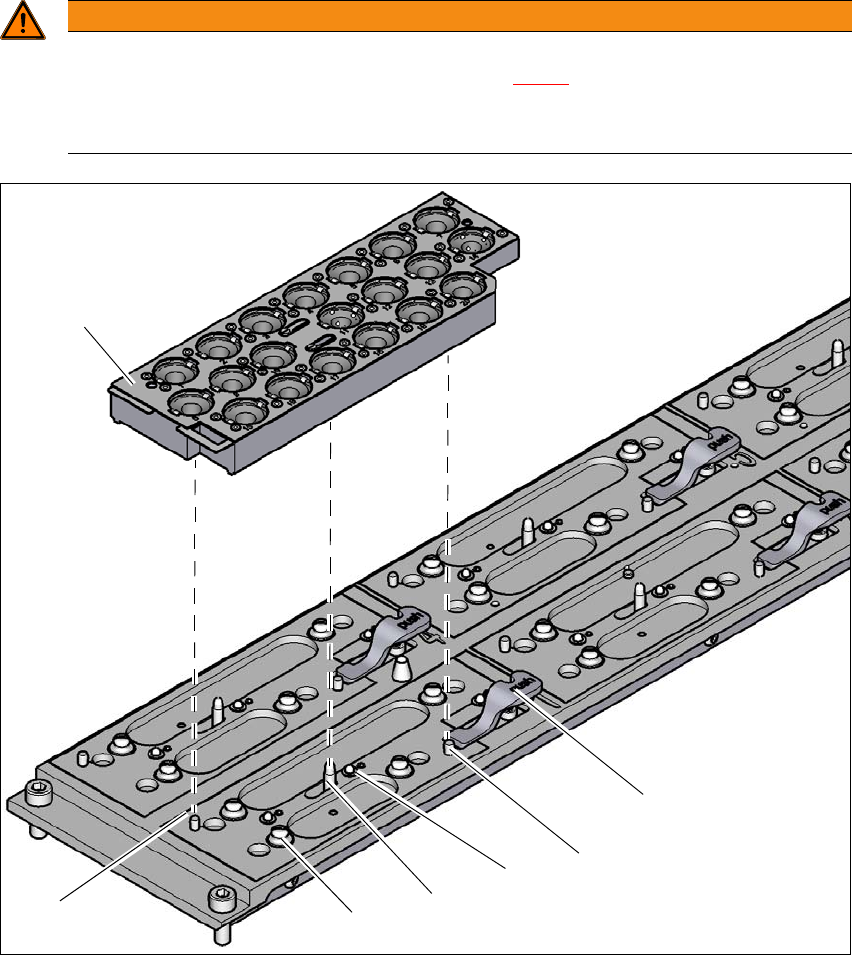

Fig. 6.1 - 8 Skift af pipetteveksler for C&P20 P- magasin (eksempel 6 magasin)
(1) Arm til løft af magasinet
(2) Cylinderstift, er i indgreb i magasinets hul
(3) Fjedertap til udløsning af mikrokontakten
(4) Stift til skubbemekanisme, bevæger låsepladen
(5) Trykknapfkugle
(6) Cylinderstift, er i indgreb i magasinets langhul
(7) Låseplade i stilling "Magasin låst"
ADVARSEL
Fare for hovedcrash ved udstående greb!
En arm, der rager ud over magasinet (pos. 1 i Fig 6.1 - 8
) kan føre til bestykningshoved-
crash.
Kontrollér, at grebene ikke rager ud over magasinerne.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.710.0 Udgave 12/2016 DK 6.1 Pipetteveksler
279
6
Sæt magasinet på trykknapkuglerne (pos. 5 på fig. 6.1 - 8, side 278).
Tryk magasinet jævnt ned, så trykknapkuglerne falder jævnt ind i alle trykknapper.
6.1.2.7 Positionsregistrering
Alle pipettevekslerens magasiner har to pasmærker, en til bestemmelse af positionen og en til be-
stemmelse af vinkelstillingen.
6

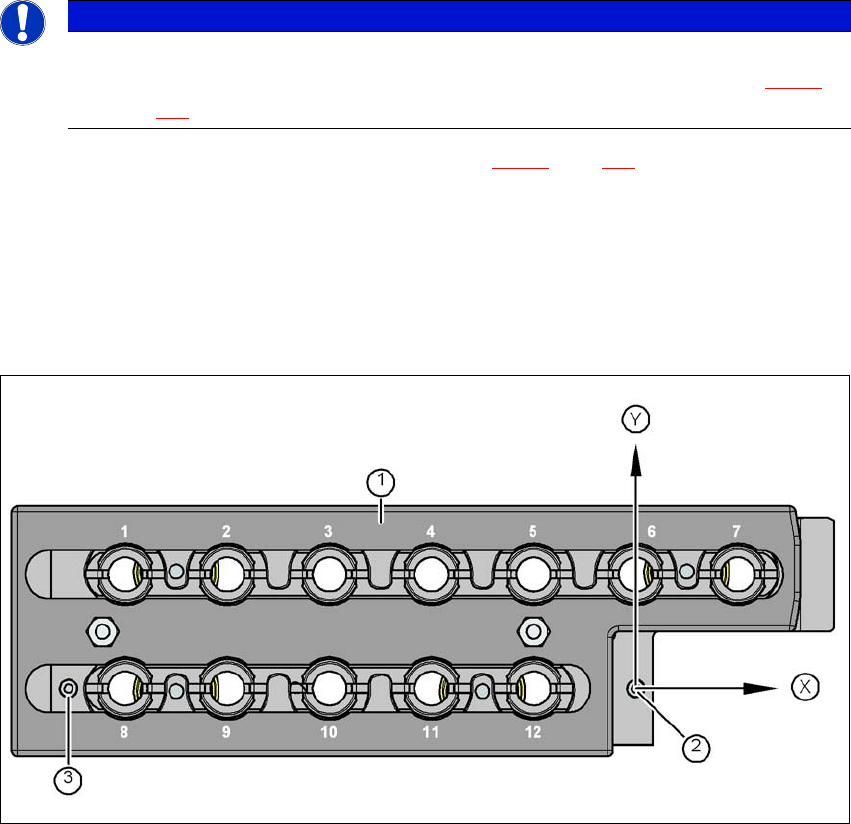

Fig. 6.1 - 9 Pipettemagasin - garagenummerering, mærker til bestemmelse af positionen og vinkelstillingen
(1) Låseplade i stilling "Magasin åbent"
(2) Pasmærke til bestemmelse af positionen
(3) Pasmærke til bestemmelse af vinkelstillingen
BEMÆRK
Forskyd låsepladen i position "Magasin låst".
Ret magasinet ud før isætning, så centreringsstifterne (pos. 2 og 6 på fig. 6.1 - 8,
side 278
) kan glide ind i pinolhullet og langhullet.
