Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser Fra softwareversion SR.710.0 Udgave 12/2016 DK 6.1 Pipetteveksler 279 6 Sæt magasinet på trykknapkuglerne (p os. 5 på fig. 6.1 - 8 , side 278 ). T ryk magasin…
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.1 Pipetteveksler Fra softwareversion SR.710.0 Udgave 12/2016 DK
278
6
6
Fig. 6.1 - 8 Skift af pipetteveksler for C&P20 P- magasin (eksempel 6 magasin)
(1) Arm til løft af magasinet
(2) Cylinderstift, er i indgreb i magasinets hul
(3) Fjedertap til udløsning af mikrokontakten
(4) Stift til skubbemekanisme, bevæger låsepladen
(5) Trykknapfkugle
(6) Cylinderstift, er i indgreb i magasinets langhul
(7) Låseplade i stilling "Magasin låst"
ADVARSEL
Fare for hovedcrash ved udstående greb!
En arm, der rager ud over magasinet (pos. 1 i Fig 6.1 - 8
) kan føre til bestykningshoved-
crash.
Kontrollér, at grebene ikke rager ud over magasinerne.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.710.0 Udgave 12/2016 DK 6.1 Pipetteveksler
279
6
Sæt magasinet på trykknapkuglerne (pos. 5 på fig. 6.1 - 8, side 278).
Tryk magasinet jævnt ned, så trykknapkuglerne falder jævnt ind i alle trykknapper.
6.1.2.7 Positionsregistrering
Alle pipettevekslerens magasiner har to pasmærker, en til bestemmelse af positionen og en til be-
stemmelse af vinkelstillingen.
6
Fig. 6.1 - 9 Pipettemagasin - garagenummerering, mærker til bestemmelse af positionen og vinkelstillingen
(1) Låseplade i stilling "Magasin åbent"
(2) Pasmærke til bestemmelse af positionen
(3) Pasmærke til bestemmelse af vinkelstillingen
BEMÆRK
Forskyd låsepladen i position "Magasin låst".
Ret magasinet ud før isætning, så centreringsstifterne (pos. 2 og 6 på fig. 6.1 - 8,
side 278
) kan glide ind i pinolhullet og langhullet.
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.1 Pipetteveksler Fra softwareversion SR.710.0 Udgave 12/2016 DK
280
6.1.3 Pipetteskifter til SIPLACE MultiStar CPP
6.1.3.1 Pipetteveksler CPP med 4 magasiner
Artikel-nr. 00519841-xx Pipetteveksler CPP til position 1 eller 2
Artikel-nr. 00519842-xx Pipetteveksler CPP til position 3 eller 4
eller 6
Artikel-nr. 03103649-xx Pipetteveksler grundopbygning CP/all - kort
6

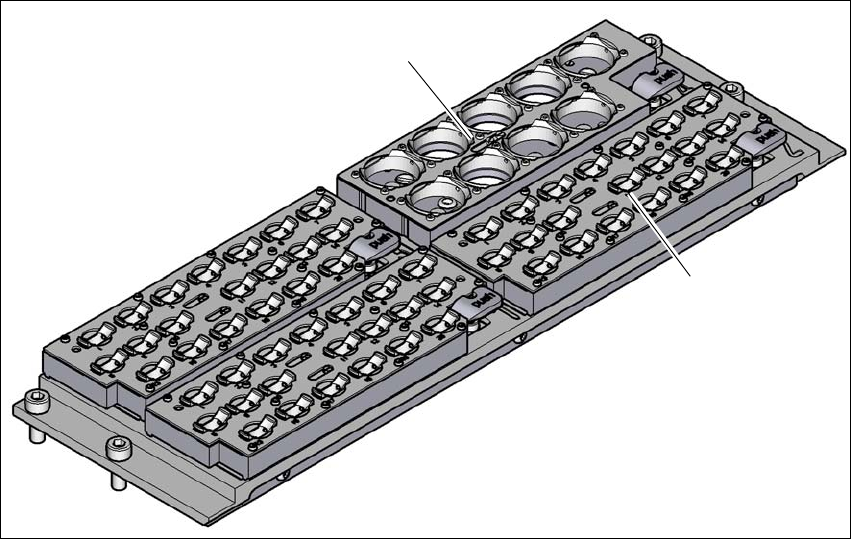

Fig. 6.1 - 10 Pipetteveksler til SIPLACE MultiStar med 4 magasiner
(1) Pipettemagasin til 20xx-pipetter
(2) Pipettemagasin til 28xx-pipetter
Magasinerne sidder på en fælles bæreplade, er centrerede med to cylinderstifter og fikserede
med 4 trykknapper. Med to pasmærker på hvert magasin findes den nøjagtige position. Magasi-
nernes rigtige positionering på pipettevekslerens bæreplade overvåges med mikrokontakter for at
undgå, at bestykningshovedet kolliderer med et evt. højtragende magasin. Alle magasinpladser
skal være optaget, da sikkerhedskredsen stopper automaten, hvis magasiner mangler eller sidder
forkert. Desuden genkender pipetteveksleren ud fra pipettemagasinernes kodning, om der er tale
om et 20xx-pipettemagasin eller et 28xx-pipettemagasin.
På pipettestationen kan komponenter blæses af pipetterne. Pipetter kan her trækkes af og bort-
skaffes via udsmidningsbeholderen.
(1)
(2)
